1894888

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MCD0,5/10-G1-2,5,PCB插座,Phoenix Contact 2.5mm间距10p插拔式接线端子 插座头, MCD 0.5/10-G1-2.5系列, 320.0 v, 焊接
供应商型号: 651-1894888
供应商: Mouser
标准整包数: 1

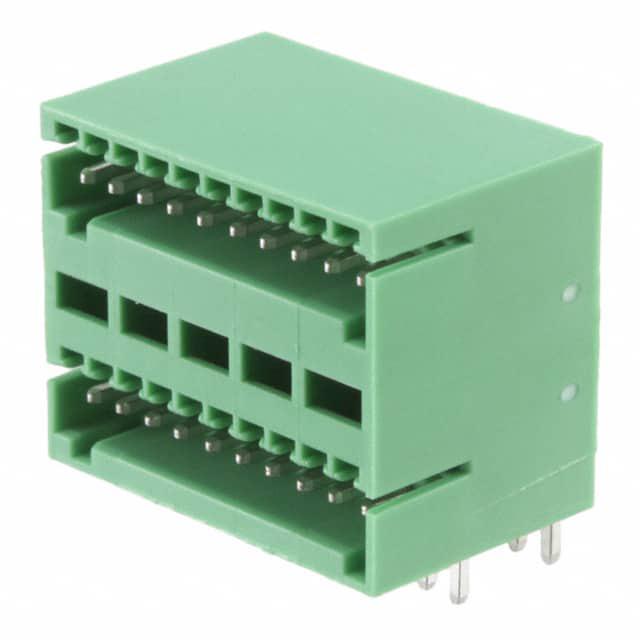

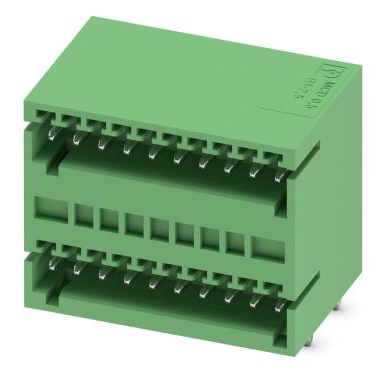

PHOENIX CONTACT 矩形连接器 - 外壳 1894888

1894888概述

    电子元器件产品技术手册解析:MCD 0.5/10-G1-2.5 基座条

    产品简介


    MCD 0.5/10-G1-2.5 是一款低轮廓双层引脚条,属于印制电路板连接器。它适用于多种电子设备,如工业自动化、楼宇自动化、能源管理和控制系统等领域。该基座条的主要功能是为电路板提供稳定的电连接点,具有高接触密度和可靠的电气性能。

    技术参数


    以下是MCD 0.5/10-G1-2.5的技术规格摘要:
    - 额定电流: 4A
    - 额定电压(III/2): 160V
    - 额定电压(II/2): 320V
    - 插针间距: 2.5mm
    - 绝缘材料: PA(聚酰胺)
    - 阻燃等级: UL 94 V0
    - 端子位数: 10
    - 颜色: 绿色
    - 接触表面: 锡镀层
    - 耐受冲击电压(III/3): 1.5kV
    - 耐受冲击电压(III/2): 2.5kV
    - 最高负载电流: 4A

    产品特点和优势


    MCD 0.5/10-G1-2.5 的关键特点是:
    - 低轮廓设计: 可实现紧凑布局,减少空间占用。
    - 双层引脚结构: 允许平行和垂直于PCB方向的插件。
    - 无偏移层次: 支持与设备前面齐平安装,外观整洁美观。
    - 高接触密度: 在有限的空间内提供更多的连接点。
    - 广泛认证: 拥有UL、VDE、GOST等多种国际认证,确保产品质量和安全性。

    应用案例和使用建议


    MCD 0.5/10-G1-2.5 可应用于各种工业控制系统中,例如自动化生产线上的传感器和执行器连接。对于该产品,建议如下:
    - 散热管理: 尽管产品具备良好的电气性能,但长时间大电流通过时需注意散热,避免温度过高导致可靠性下降。
    - 组装注意事项: 确保焊接过程中不会对端子造成损伤,必要时可以采用自动焊接设备进行操作。

    兼容性和支持


    MCD 0.5/10-G1-2.5 与系列内的其他组件高度兼容,例如配套的弹簧笼式接线端子 FK-MC 0.5/10-ST-2.5。凤凰接触公司提供了详尽的技术文档和用户手册,用户可通过官网下载获取。同时,制造商还提供了生产监控下的VDE报告及UL认证,保证了产品的可靠性和一致性。

    常见问题与解决方案


    - 问题1: 连接不稳定,易脱落。
    - 解决办法: 检查是否正确安装且焊接牢固;确认连接器未遭受物理损坏。
    - 问题2: 焊接后出现冷焊现象。
    - 解决办法: 重新检查焊接工艺,确保焊接温度和时间符合标准。
    - 问题3: 接触电阻过大。
    - 解决办法: 清洁焊接点和连接器接触面,去除氧化物和其他杂质。

    总结和推荐


    综上所述,MCD 0.5/10-G1-2.5 基座条凭借其紧凑设计、高效能和广泛的应用认证,在众多工业电子领域中展现出显著的优势。它不仅适用于新项目开发,也可作为现有系统的升级选择。基于其出色的产品特性和市场表现,我们强烈推荐该产品给需要高性能连接器的用户。

1894888参数

参数
针脚数 20pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 17.5mm*26.9mm*25.7mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1894888厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1894888数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1894888 1894888数据手册

1894888封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.0765 ¥ 127.3964
10+ $ 13.8888 ¥ 117.3604
25+ $ 13.4028 ¥ 113.2537
50+ $ 12.9816 ¥ 109.6945
100+ $ 11.9448 ¥ 100.9336
250+ $ 11.3925 ¥ 96.2666
500+ $ 11.1195 ¥ 93.9598
库存: 254
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 127.39
