1176276

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,连接器,ES-BPC-C35OG,
供应商型号: AV-A-PXC1176276
供应商: Avnet
标准整包数: 15
PHOENIX CONTACT 端子 - 电线接头端子 1176276

1176276概述

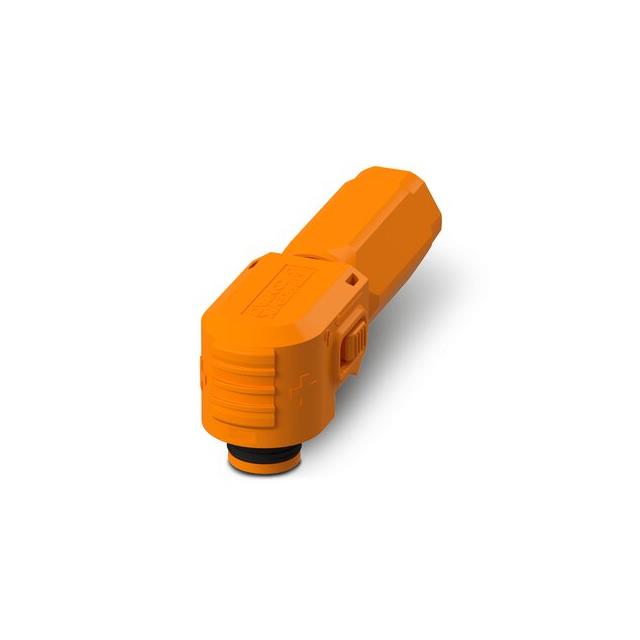

    # ES-BPC-C 35 OG - 连接器技术手册

    产品简介


    基本介绍
    ES-BPC-C 35 OG 是一款适用于能量存储系统的连接器,主要用于工业、控制器及电气设备工程领域。该连接器能够处理高达1500 V DC 的电压和160 A的电流(在导线横截面积为35 mm²时)。它采用螺纹压接方式连接,并具有高可靠性和安全性。
    应用领域
    - 工业自动化
    - 控制系统
    - 电力传输
    - 能量存储系统
    - 其他高压电气装置

    技术参数


    | 参数类型 | 参数值 |

    | 额定电压 | 1500 V DC |
    | 额定电流 | 160 A (35 mm² 导线) |
    | 额定电流(AWG 2) | 150 A |
    | 连接方法 | 压接 |
    | 压接扭力 | 2 ... 2.5 Nm |
    | 环境温度(操作) | -40 °C ... 80 °C |
    | 环境温度(储存/运输) | -40 °C ... 80 °C |
    | 防护等级(连接) | IP65 |
    | 防护等级(未连接) | IP20 |
    | 机械操作次数 | 100次 |
    | 插入力 | ≤ 75 N |

    产品特点和优势


    1. 专利设计:拥有三项防误插设计和一个旋转锁定功能。
    2. 安全锁:防止意外断开。
    3. 灵活操作:360°自由旋转,方便接线。
    4. 误插保护:内置防误插机制。
    5. 防触电:使用时无触电风险。
    6. 防短路和误配:保证接头正常运行,不受干扰。

    应用案例和使用建议


    应用案例
    这款连接器常用于大型储能系统,如风能和太阳能发电站的能量存储系统。例如,在一个风力发电场中,这些连接器负责将风力发电机产生的电能输送到电网中。
    使用建议
    - 确保连接器在正确安装和固定状态下使用。
    - 遵守最小弯曲半径的要求,避免电缆扭曲。
    - 在使用前检查所有连接器是否已经通过定期检测。
    - 确保保护接地线已正确连接,特别是在使用交流电大于50 V的应用中。

    兼容性和支持


    - 兼容性:仅使用在手册中指定的匹配连接器。
    - 制造商支持:推荐使用江阴市博之王自动化设备有限公司的压接工具和设备进行电缆压接。
    - 认证下载:可在产品详情页下载相关的认证证书。

    常见问题与解决方案


    1. Q:如何正确安装连接器?
    - A:必须由具备电气资格的人员安装,遵循制造商的安装指南。

    2. Q:连接器是否会发热?
    - A:在正常使用过程中,连接器会变热。请确保连接器表面温度不超过安全范围,并张贴相关警告标志。
    3. Q:连接器在什么条件下需要更换?
    - A:若发现连接器存在损坏或磨损,应及时更换。禁止私自修理损坏的连接器。

    总结和推荐


    综合评估
    ES-BPC-C 35 OG 连接器凭借其卓越的安全性能和可靠的机械结构,在高压和大电流的应用环境中表现出色。其独特的防误插设计和灵活的操作方式使其在市场上具有很高的竞争力。
    推荐意见
    我们强烈推荐在高压和大电流应用场景中使用这款连接器。尽管价格稍高,但其出色的安全性和可靠性使其物有所值。务必严格遵守安装和操作指南,以确保长期稳定和安全的使用效果。

1176276参数

参数
零件状态 在售
包装方式 散装

1176276厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1176276数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 1176276 1176276数据手册
