2908495

产品分类: 接线板-接口模块
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 菲尼克斯 接口继电器, VIP-3/SC/FLK50/AN/S7-1500系列, DIN 导轨
供应商型号: 1717026
供应商: 海外现货
标准整包数: 1

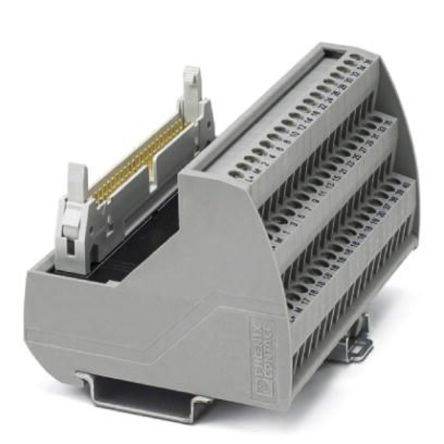

PHOENIX CONTACT 接线板-接口模块 2908495

2908495概述

    VIP-3/SC/FLK50/AN/S7-1500技术手册概述

    产品简介


    VIP-3/SC/FLK50/AN/S7-1500是一款为西门子S7-1500系统设计的被动模块接口模块,具备单个50针FLK头连接器。这款产品特别适合工业自动化应用领域,可以用于各种需要稳定连接和高效传输的场合。

    技术参数


    - 尺寸
    - 宽度:97.7 mm
    - 高度:68.8 mm
    - 深度:60.7 mm
    - 工作环境
    - 运行温度范围:-20°C至60°C
    - 储存/运输温度范围:-20°C至70°C
    - 电气特性
    - 最大允许工作电压:25 V AC / 60 V DC
    - 最大允许电流(每个分支):1 A
    - 最大允许电流(独立电源):7 A
    - 连接类型:50个位置,2.54 mm间距
    - 导体截面:实心导体 0.2 mm²至4 mm²;柔性导体 0.2 mm²至2.5 mm²

    产品特点和优势


    - 单个50针FLK头连接器:提供一个集成的高密度连接点,便于安装和维护。
    - 三极螺钉端子现场连接:增强了信号传输的稳定性,降低了连接故障率。
    - 印刷通道标记:提高了系统的可读性和易用性,减少了误操作的可能性。

    应用案例和使用建议


    VIP-3/SC/FLK50/AN/S7-1500适用于西门子S7-1500系列控制器的各种I/O卡,如6ES7 531-7KF00-0AB0。建议在安装过程中严格遵循技术手册中的指引,确保连接器正确无误地固定,并且避免在极端环境下使用,以防止过热或其他潜在问题。

    兼容性和支持


    此产品兼容多种西门子S7-1500系列控制器和相应的I/O卡。制造商提供了详尽的技术文档和支持,用户可以在官方网站下载相关资料和获取技术支持。

    常见问题与解决方案


    - 问题1:如何正确安装VIP-3/SC/FLK50/AN/S7-1500?
    - 解答:请仔细阅读产品手册,并按照指示进行安装。确保所有连接点都牢固可靠,避免松动导致信号不稳定。

    - 问题2:该产品是否支持更高工作电压?
    - 解答:不支持。最大允许工作电压为25 V AC / 60 V DC,超出这一范围可能会导致损坏。

    总结和推荐


    VIP-3/SC/FLK50/AN/S7-1500是一款高性能的接口模块,适用于工业自动化领域的多种应用场景。其稳定的连接、丰富的电气特性和全面的支持使其在市场上具有较强的竞争力。对于需要稳定连接和高效传输的工业控制系统来说,这款产品是理想的选择。强烈推荐使用此产品以提高系统的整体可靠性。

2908495参数

参数
长*宽*高 97.7mm*68.8mm*68.8mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

2908495厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2908495数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线板-接口模块 PHOENIX CONTACT 2908495 2908495数据手册
