1843279

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MCV1,5/7-GF-3,5,PCB插座,Phoenix Contact 3.5mm间距7p插拔式接线端子 插座头, MCV 1.5/ 7-GF-3.5系列, 250.0 v, 焊接
供应商型号: JY-1843279
供应商: 云汉优选
标准整包数: 1

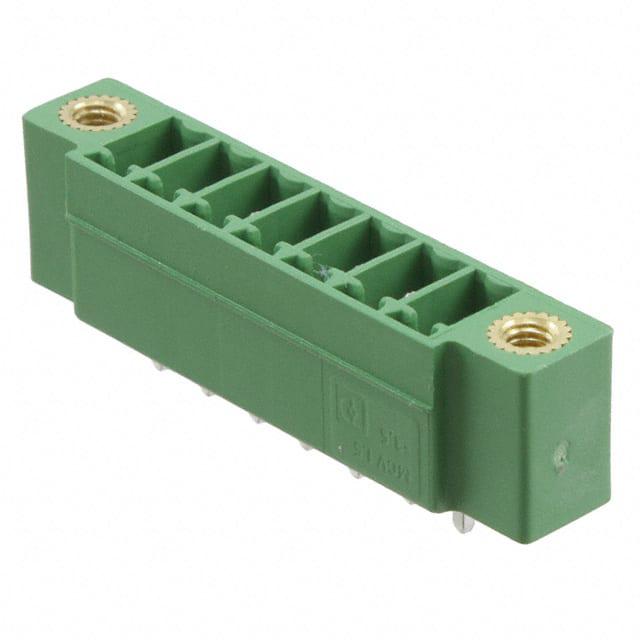

PHOENIX CONTACT 矩形连接器 - 外壳 1843279

1843279概述

    电子元器件产品技术手册:基础底座带——MCV 1.5/7-GF-3.5

    产品简介


    本文将详细介绍德国菲尼克斯(Phoenix Contact)的一款电子元器件——基础底座带(Base Strip),型号为MCV 1.5/7-GF-3.5。该产品是一种适用于多种电路连接的元器件,主要用于工业自动化、通信系统等领域。它的主要功能是提供可靠的电气连接,确保系统的稳定运行。由于其独特的设计和出色的性能,MCV 1.5/7-GF-3.5已成为众多工程应用中的理想选择。

    技术参数


    MCV 1.5/7-GF-3.5的技术参数如下表所示:
    | 参数名称 | 规格 |

    | 额定电流 | 8 A |
    | 额定电压 (III/2) | 160 V |
    | 额定电压 (II/2) | 250 V |
    | 额定冲击电压 (III/3) | 2.5 kV |
    | 额定冲击电压 (III/2) | 2.5 kV |
    | 绝缘材料 | 聚对苯二甲酸丁二醇酯 (PBT) |
    | 燃烧等级 (UL 94) | V0 |
    | 颜色 | 绿色 |
    | 接触表面 | 锡 |
    | 安装方式 | 焊接 |
    | 引脚尺寸 | 0.8 x 0.8 mm |
    | 孔径 | 1.2 mm |
    | 尺寸 | 长度 7.25 mm,间距 3.5 mm |
    | 垂直高度 | 10 mm |
    | 引脚长度 | 3.4 mm |

    产品特点和优势


    MCV 1.5/7-GF-3.5具有以下显著特点和优势:
    1. 可靠性高:额定冲击电压高达2.5kV,能够在极端条件下保持稳定的性能。
    2. 紧凑设计:仅3.5mm的间距使得MCV 1.5/7-GF-3.5能够适应各种紧凑空间的设计需求。
    3. 易于安装:采用焊接安装方式,简单快捷,降低了安装成本。
    4. 环保材料:选用符合UL 94 V0标准的PBT材料,确保了产品的安全性与耐用性。
    5. 认证齐全:通过了多项国际认证,如CSA、VDE、IECEE CB Scheme等,保证了其在不同国家和地区的广泛应用。

    应用案例和使用建议


    MCV 1.5/7-GF-3.5常用于以下场景:
    - 工业自动化控制:作为信号传输和电力分配的关键部件,提高系统的可靠性和稳定性。
    - 通信系统:用于构建复杂的数据网络,提升通信效率和质量。
    使用建议:
    - 在高温环境下使用时,建议定期检查并更换老化部件,以确保系统的长期稳定性。
    - 对于大电流负载的应用,可以考虑配合其他辅助配件,如端子标签和编码元件,以增强识别性和安全性。

    兼容性和支持


    - 兼容性:MCV 1.5/7-GF-3.5与同类的菲尼克斯印刷电路板连接器产品(如MCVW 1.5/7-STF-3.5)完全兼容,便于系统集成和升级。
    - 技术支持:菲尼克斯公司提供了详尽的技术文档和在线支持,帮助用户解决各类问题。

    常见问题与解决方案


    1. 问题:引脚接触不良。
    - 解决办法:检查引脚焊接是否牢固,必要时重新焊接。
    2. 问题:安装位置偏差。
    - 解决办法:参考钻孔图精确定位,使用专用工具确保精准安装。
    3. 问题:耐压能力不足。
    - 解决办法:确认安装环境符合产品规定的额定冲击电压要求,避免过载。

    总结和推荐


    总体而言,MCV 1.5/7-GF-3.5是一款集高性能、易安装和环保材料于一体的优质电子元器件。其出色的电气性能、可靠性以及广泛的认证使其在多个应用领域具备较高的市场竞争力。对于需要高度可靠性的工程项目,强烈推荐使用此产品。同时,建议用户在使用过程中注意维护和定期检查,以确保其长期稳定的性能表现。

1843279参数

参数
排数 1
触头端接 -
针脚数 7pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
紧固类型 -
长*宽*高 7.25mm*34.8mm*12.6mm
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

1843279厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1843279数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1843279 1843279数据手册

1843279封装设计

查看详情并下载
Symbol
Footprint
3D Model
