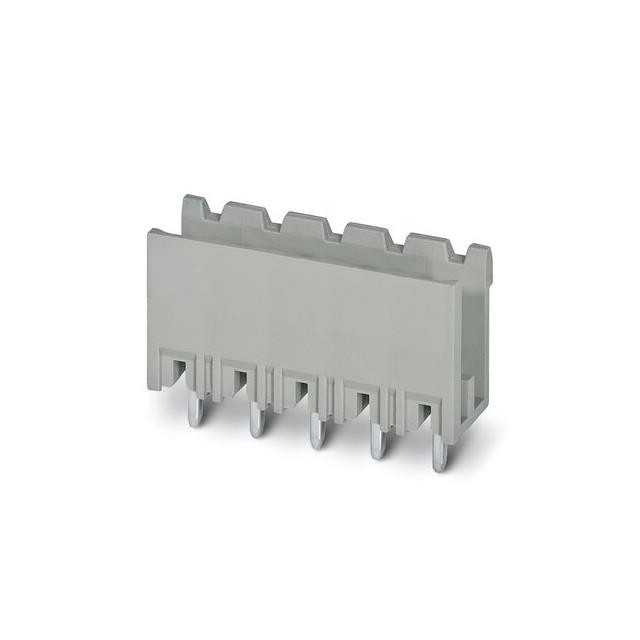

5445698

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,BCH-500V-5GN,PCB插座,接头,公引脚,带罩(2 面) 1 5pin 绿色 通孔安装
供应商型号: Q-5445698
供应商: 期货订购
标准整包数: 100
PHOENIX CONTACT 矩形连接器 - 外壳 5445698

5445698概述

    电子元器件产品技术手册:印刷电路板连接器

    1. 产品简介


    本文介绍的是BCH-500V-5 GN印刷电路板连接器(型号5445698)。它是一种广泛应用于电子制造领域的连接器,具备五位接口设计,主要功能是实现印刷电路板间的高效电气连接。这款连接器尤其适用于需要高可靠性和稳定性传输信号的应用场景,如工业自动化、电力系统、通信设备等。

    2. 技术参数


    以下是该印刷电路板连接器的主要技术参数:
    - 额定电流:12 A
    - 额定电压:320 V
    - 电位数:5
    - 间距:5 mm
    - 颜色:淡绿色
    - 接点表面:镀锡
    - 安装方式:焊接
    - 长度:8.6 mm
    - 针脚尺寸:1 x 1 mm
    - 孔径:1.4 mm
    - 绝缘材料组别:I
    - 绝缘材料:聚酰胺(PA)
    - 阻燃等级:UL 94 V0
    - 冲击电压等级(III/3):4 kV
    - 冲击电压等级(III/2):4 kV
    - 冲击电压等级(II/2):4 kV
    - 额定电压(III/3):250 V
    - 额定电压(III/2):320 V
    - 额定电压(II/2):400 V

    3. 产品特点和优势


    - 高可靠性:额定电压高达320 V,能够承受高频率的电信号传输需求。
    - 高载流能力:最大负载电流为12 A,确保稳定传输。
    - 出色的绝缘性能:符合EN-VDE标准,提供可靠的绝缘保护。
    - 环保耐用:采用UL 94 V0等级的聚酰胺材料,具备优秀的耐热和阻燃性能。
    - 五位接线端子:支持多种布线需求,提高灵活性。
    - 兼容性强:适合多种应用场景,易于集成到不同类型的电子产品中。

    4. 应用案例和使用建议


    这款印刷电路板连接器适用于各种需要高速和可靠信号传输的工业应用。例如,在工厂自动化控制面板中,可以将其用于连接不同模块,实现数据交换。为了最大化其性能,建议:
    - 确保良好的焊接质量:优质的焊接工艺能够延长使用寿命并提升电气性能。
    - 避免物理损坏:在布线过程中注意避免过度弯曲或拉扯,以免影响接点连接稳定性。

    5. 兼容性和支持


    - 兼容性:该连接器设计兼容于多种PCB布局,确保广泛应用中的良好匹配。
    - 支持服务:制造商提供了详细的用户文档和技术支持,帮助用户解决安装和使用过程中的任何疑问。

    6. 常见问题与解决方案


    - 问题1:如何正确安装?
    - 解决方案:按照产品手册中的焊接指南进行操作,确保焊接质量。
    - 问题2:信号传输不稳定怎么办?
    - 解决方案:检查接点是否有氧化或腐蚀现象,必要时重新焊接。
    - 问题3:遇到电磁干扰问题?
    - 解决方案:增加屏蔽措施或改进电路设计以减少外界干扰。

    7. 总结和推荐


    综上所述,BCH-500V-5 GN印刷电路板连接器(型号5445698)凭借其出色的电气特性和广泛的适用范围,成为了一款非常实用且值得推荐的产品。如果您需要一个可靠且高性能的印刷电路板连接解决方案,那么这款产品无疑是最佳选择之一。建议在采购前仔细阅读用户手册,并根据具体应用场景选择合适的型号。

5445698参数

参数
类型 接头,公引脚,带罩(2 面)
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 5pin
安装方式 通孔安装
零件状态 在售
包装方式 散装
