5434353

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

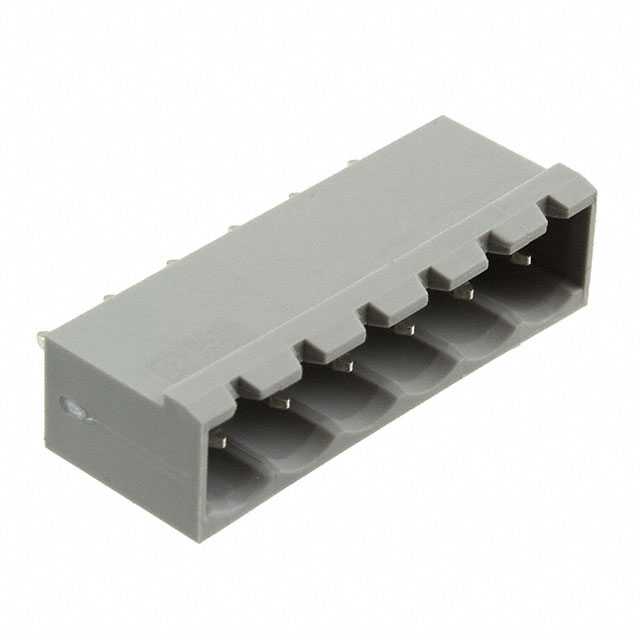

产品描述: 菲尼克斯,BCH-508VS-6GY,PCB插座,接头,公引脚,带罩(4 面) 1 6pin 灰色 焊接安装,通孔安装 32.4mm(长度)*8.6mm(高度)
供应商型号: PY-5434353
供应商: 海外现货
标准整包数: 100
PHOENIX CONTACT 矩形连接器 - 外壳 5434353

5434353概述

    产品概述:印刷电路板连接器BCH-508VS-6 GY

    1. 产品简介


    印刷电路板连接器BCH-508VS-6 GY是一种广泛应用于电子设备中的关键组件,主要用于实现不同电路板之间的电气连接。其设计旨在提供可靠的电气接触,并能承受各种恶劣的工作环境。BCH-508VS-6 GY特别适用于需要高电流承载能力和良好绝缘性能的应用场合,例如工业自动化系统、数据中心及通信设备等。

    2. 技术参数


    - 额定电流:12 A
    - 额定电压(II/2):400 V
    - 额定电压(II/3):320 V
    - 额定电压(III/3):250 V
    - 额定冲击电压(II/2):4 kV
    - 额定冲击电压(II/3):4 kV
    - 额定冲击电压(III/3):4 kV
    - 电位数:6个
    - 间距:5.08 mm
    - 接触面:锡镀层
    - 安装方式:焊接
    - 重量(每件):2.4 g
    - 颜色:信号灰
    - 最小包装单位:100件
    - 关税编码:85366990
    - 材料等级:PA
    - 阻燃等级:UL 94 V0
    - 长度:8.6 mm
    - 引脚长度:3.9 mm
    - 孔径:1.4 mm
    - 认证:UL 认证/cUL 认证/VDE 认证/IECEE CB 计划/cULus 认证

    3. 产品特点和优势


    BCH-508VS-6 GY是一款设计紧凑、可靠度高的印刷电路板连接器。其亮点在于:
    - 高载流能力:能承载高达12 A的电流,满足大多数工业设备的电流需求。
    - 宽泛的工作温度范围:具备出色的抗热稳定性,可在恶劣环境中保持稳定运行。
    - 坚固耐用:采用PA绝缘材料和V0阻燃等级,确保长时间的安全运行。
    - 多国认证:通过多项国际标准认证,保证产品的安全性和可靠性。

    4. 应用案例和使用建议


    应用场景:BCH-508VS-6 GY可以用于多种工业控制系统和通信设备,例如自动化工厂生产线、服务器机房、电信基站等。
    使用建议:在安装过程中,请确保电路板与连接器间的焊接质量,以避免因接触不良导致的电气故障。此外,注意定期检查连接器的绝缘层是否有损坏,以确保长期稳定的运行。

    5. 兼容性和支持


    兼容性:BCH-508VS-6 GY与同类规格的其他印刷电路板连接器具有良好的互换性,可轻松集成到现有的硬件架构中。
    支持服务:制造商提供了详尽的产品文档和支持服务,包括在线用户手册、故障排查指南和保修政策。客户还可以访问厂商官网获取最新的技术支持信息。

    6. 常见问题与解决方案


    - 问题一:连接器无法正确安装到电路板上。
    - 解决方案:确认安装孔直径为1.4 mm,且引脚位置准确无误。必要时,使用专用工具辅助安装。

    - 问题二:接触电阻过高。
    - 解决方案:检查焊点是否牢固,清洁焊接部位以去除氧化物和杂质。

    - 问题三:绝缘层受损。
    - 解决方案:检查并更换任何受损或老化的绝缘层。如有必要,寻求专业技术人员的帮助。

    7. 总结和推荐


    综上所述,BCH-508VS-6 GY印刷电路板连接器凭借其出色的性能、可靠性和安全性,在众多应用领域中展现出了显著的优势。尤其适合需要高电流承载能力和良好电气性能的应用场景。考虑到其广泛的兼容性及制造商提供的优质支持服务,强烈推荐在您的项目中选用此款连接器。

5434353参数

参数
针脚数 6pin
类型 接头,公引脚,带罩(4 面)
颜色 灰色
触头类型 -
紧固类型 -
排数 1
触头端接 -
长*宽*高 32.4mm(长度)*8.6mm(高度)
安装方式 焊接安装,通孔安装
零件状态 在售

5434353厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5434353数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5434353 5434353数据手册

5434353封装设计

查看详情并下载
Symbol
Footprint
3D Model
