5445449

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,BCH-500HS-3GN,PCB插座,接头,公引脚,带罩(4 面) 1 3pin 绿色 通孔安装 12mm(长度)*12mm(高度)
供应商型号: JY-5445449
供应商: 云汉优选
标准整包数: 1

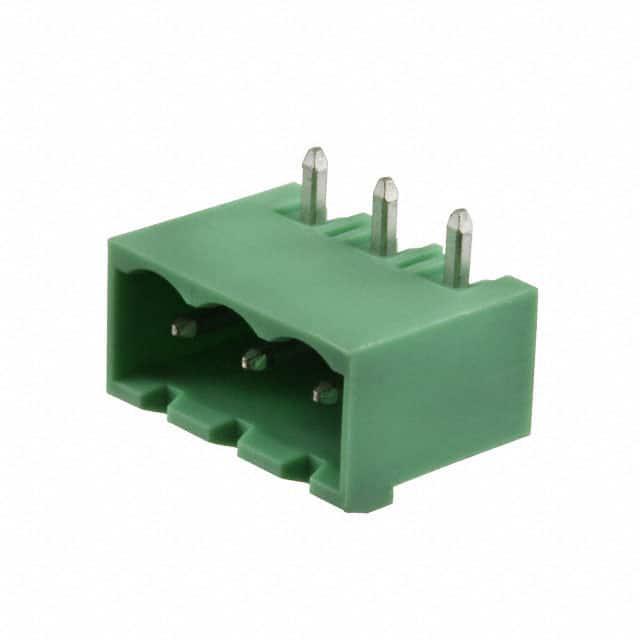

PHOENIX CONTACT 矩形连接器 - 外壳 5445449

5445449概述

    BCH-500HS-3 GN 打印电路板连接器技术手册

    产品简介


    BCH-500HS-3 GN 是一款适用于印刷电路板(PCB)的高性能连接器,由德国知名制造商 Phoenix Contact 生产。此款连接器的主要功能是用于电路板间的信号传输,确保高密度信号线路的可靠连接。它广泛应用于工业自动化、电力系统、通讯设备和各类控制面板中。

    技术参数


    - 主要技术规格
    - 额定电流:12 A
    - 额定电压(III/2):320 V
    - 针数:3
    - 节距:5 mm
    - 接触表面镀层:锡
    - 安装方式:焊接
    - 其他

    技术参数


    - 尺寸:长度 12 mm,宽度 10 mm
    - 焊接针长度:3.5 mm
    - 针尺寸:1 mm x 1 mm
    - 孔直径:1.4 mm
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 推荐的峰值脉冲电压:4 kV

    产品特点和优势


    - 高可靠性:通过UL 94 V0认证,提供卓越的阻燃性能,可在严苛环境中长期稳定运行。
    - 高电流承载能力:额定电流为12A,适合大电流应用场景。
    - 多标准认证:获得多个国际认证,包括UL Recognized、cUL Recognized、VDE Gutachten mit Fertigungsüberwachung、IECEE CB Scheme 和 cULus Recognized,符合全球安全标准。
    - 安装方便:采用焊接安装方式,易于集成到电路板上。

    应用案例和使用建议


    BCH-500HS-3 GN 连接器通常用于工业自动化控制系统、电力分配系统及通讯设备中。例如,在自动化生产线中,这些连接器可以实现可靠的信号传输,确保机器正常运行。
    - 使用建议
    - 在高温环境下使用时,应注意连接器的温度耐受性,避免过热导致性能下降。
    - 选择适当的线径和插针数量,以满足特定的应用需求。
    - 定期检查连接器的接触状况,确保长期稳定的工作性能。

    兼容性和支持


    - 兼容性:与同类印刷电路板连接器相比,BCH-500HS-3 GN 可与市场上常见的PCB连接器配套使用,确保广泛的兼容性。
    - 技术支持:Phoenix Contact 提供详尽的技术文档和支持服务,用户可随时访问其官网获取更多信息和技术支持。

    常见问题与解决方案


    - Q1: 连接器出现接触不良现象?
    - 解决方案:检查焊点是否牢固,必要时重新焊接;确保接触面清洁无污物。
    - Q2: 连接器在高温环境下性能不稳定?
    - 解决方案:更换具有更高温度耐受性的连接器;或者考虑使用散热装置来降低工作温度。

    总结和推荐


    BCH-500HS-3 GN 是一款设计精良、性能优异的印刷电路板连接器,具备出色的电气特性和广泛的适用范围。无论是从可靠性和安全性角度,还是从易用性和兼容性角度来看,都值得高度推荐。如果您正在寻找一款高效且安全的连接解决方案,那么这款产品无疑是您的理想之选。

5445449参数

参数
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 3pin
长*宽*高 12mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5445449厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5445449数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5445449 5445449数据手册

5445449封装设计

查看详情并下载
Symbol
Footprint
3D Model
