1740369

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MSTBVA2,5/5-GBK,PCB插座,接头,公引脚,带罩(4 面) 1 5pin 黑色 通孔安装
供应商型号: 277-13864-ND
供应商: Digi-Key
标准整包数: 1

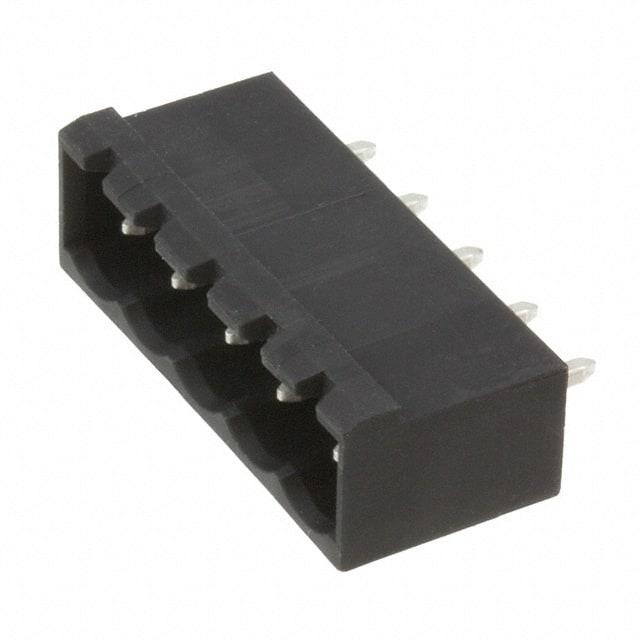

PHOENIX CONTACT 矩形连接器 - 外壳 1740369

1740369概述


    产品简介


    本产品是一款适用于印刷电路板(PCB)的连接器,型号为MSTBVA 2,5/ 5-G BK。这种连接器主要用于需要高可靠性和高性能的电子设备中,适用于各种工业控制系统、自动化设备、通信设备及电源模块等。它具备五种位置配置,可适应不同应用需求。

    技术参数


    - 连接器类型:PCB连接器
    - 额定电流:12 A
    - 位置数量:5个
    - 间距:5 mm
    - 颜色:黑色
    - 接触表面材料:锡镀层
    - 安装方式:波峰焊接
    机械规格
    - 长度:8.57 mm
    - 宽度:27 mm
    - 高度:12 mm
    - 引脚长度:3.9 mm
    - 引脚尺寸:1 x 1 mm
    电气规格
    - 额定电压:250 V (III/3), 320 V (III/2), 400 V (II/2)
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT)
    - 阻燃等级:UL 94 V0
    - 标准认证:EN-VDE, CSA, UL

    产品特点和优势


    这款连接器具有多种显著的优势:
    - 设计灵活性:支持不同的连接技术,实现多种应用设计需求。
    - 全球适用性:使用广泛认可的安装原则,便于在全球范围内应用。
    - 垂直连接:允许多排配置,提高空间利用率。
    - 结构稳固:闭合轮廓设计提高了插拔连接的稳定性。
    - 易于更换:采用插件模块设计,方便进行PCB更换。

    应用案例和使用建议


    该连接器广泛应用于各类印刷电路板上,例如在工业控制系统的电路板上作为信号传输接口。实际使用中,推荐将连接器设计成垂直连接以充分利用空间。此外,在选择PCB布局时,应确保足够的间隙以避免短路风险。

    兼容性和支持


    该连接器与市场上多种电子元件和设备兼容,特别是与Phoenix Contact自家的其他组件。制造商提供了详细的用户文档和技术支持服务,确保用户能够快速解决问题并正确使用产品。

    常见问题与解决方案


    1. 问题:连接器安装后出现接触不良的情况。
    - 解决方法:检查安装工艺是否规范,确认焊接质量,确保引脚没有损坏。
    2. 问题:连接器长时间使用后变色。
    - 解决方法:检查连接器的工作环境,确保符合其额定工作温度范围,定期清洁连接器接口,防止氧化。

    总结和推荐


    综上所述,MSTBVA 2,5/ 5-G BK 连接器凭借其灵活的设计、坚固的结构以及广泛的应用范围,成为一款优秀的PCB连接解决方案。它适用于各种工业应用环境,且具有出色的电气特性和可靠的机械性能。对于需要高稳定性和高性能的用户而言,这是一款值得推荐的产品。

1740369参数

参数
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 5pin
类型 接头,公引脚,带罩(4 面)
颜色 黑色
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1740369厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1740369数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1740369 1740369数据手册

1740369封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.2885 ¥ 19.3378
10+ $ 1.9526 ¥ 16.4998
50+ $ 1.6715 ¥ 13.9883
100+ $ 1.3446 ¥ 11.2528
库存: 200
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.33
