2700091

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,连接件,PSD-SCE-SMSPRING,Phoenix Contact 基座和外罩, PSD-S 系列, 装配元件, 12 - 240 V电源
供应商型号: 651-2700091
供应商: Mouser
标准整包数: 1

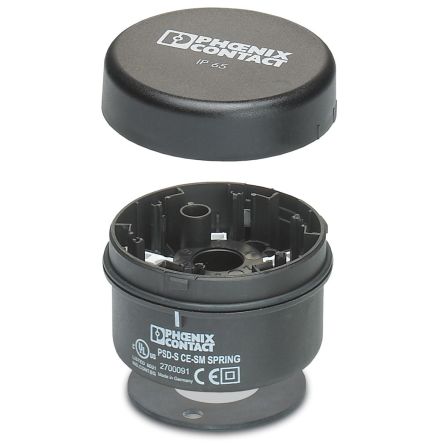

PHOENIX CONTACT 端子 - 电线接头端子 2700091

2700091概述


    产品简介

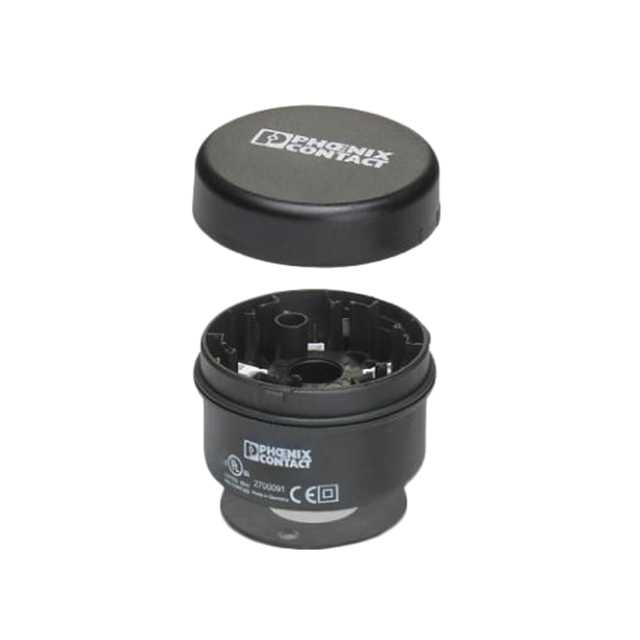

    PHOENIX CONTACT 的 PSD-S CE-SM SPRING 是一款适用于基础安装的连接元件,主要用于组装信号塔。这种元件可以容纳多达五个信号元件,包括最多五个光学信号元件或四个光学信号元件加一个声光信号元件。声光信号元件只能作为顶部元件使用。信号塔通过卡口锁定系统实现机械和电气连接。此外,PSD-S CE-SM SPRING 还提供用于基座或管状安装的固定装置,以便灵活安装信号塔。

    技术参数


    - 尺寸(毫米)
    - 直径:69 mm
    - 高度:26.5 mm
    - 通用数据
    - 材料:PA-GF
    - 颜色:黑色
    - 重量:75 g
    - 工作温度范围:-30°C 至 50°C
    - 防护等级:IP65(安装时)
    - 安装位置:任意
    - 安装类型:基础安装
    - 连接方法
    - 弹簧端子连接
    - 导线截面积(绞合导线):0.5 mm² 到 1.5 mm² 或 20 AWG 到 15 AWG
    - 导线截面积(带套管导线):0.25 mm² 到 1.5 mm² 或 23 AWG 到 15 AWG
    - 导线截面积(实心导线):0.5 mm² 到 1.5 mm² 或 20 AWG 到 15 AWG
    - 剥线长度:7 mm
    - 认证
    - 符合电磁兼容性指令 2004/108/EC 和低压指令 2006/95/EC
    - 最新认证请参见 phoenixcontact.net/products

    产品特点和优势


    PSD-S CE-SM SPRING 具备以下独特的功能和优势:
    - 支持多种安装方式,包括基础安装、箱体安装和角度安装,提高了安装的灵活性。
    - 使用弹簧端子连接,便于快速接线且连接稳定可靠。
    - 获得 IP65 防护等级,确保在安装后的防护能力。
    - 支持最多五种不同类型的信号元件组合,适用性强,易于扩展。

    应用案例和使用建议


    应用案例:
    - 信号塔通常由一个声光信号元件(位于顶部)和四个光学信号元件组成。
    - 在制造厂或仓库环境中,这种信号塔可以用来指示机器状态、异常情况或紧急状况。
    使用建议:
    - 请注意只在一个信号塔内使用最多五个元件,且声光信号元件必须放在顶部。
    - 在安装过程中要特别注意卡口锁定系统的正确操作,以确保机械和电气连接的可靠性。

    兼容性和支持


    PSD-S CE-SM SPRING 可以与 PHOENIX CONTACT 提供的各种附件进行搭配使用,如出线盒、角件等。对于更多详细信息和兼容性查询,请访问 phoenixcontact.net/products。

    常见问题与解决方案


    常见问题1:如何安全地连接信号塔?
    - 解决方案:在连接前务必切断信号塔的电源,并按照手册中的步骤进行接线,确保每个信号元件都正确连接。
    常见问题2:信号塔如何保持良好的防水性能?
    - 解决方案:选择具备 IP65 防护等级的元件,并严格按照安装指南进行安装,确保橡胶密封圈正确安装到位。

    总结和推荐


    PHOENIX CONTACT 的 PSD-S CE-SM SPRING 连接元件是一款高效可靠的信号塔组件。它具备多样的安装选项、强大的兼容性和稳固的电气连接性能。在不同工业环境下的应用非常广泛。我们强烈推荐这一产品给需要组装多功能信号塔的用户。

2700091参数

参数
安装方式 弹簧安装
零件状态 在售

2700091厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2700091数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 2700091 2700091数据手册

2700091封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 53.394 ¥ 451.1793
5+ $ 51.4944 ¥ 435.1277
10+ $ 49.5072 ¥ 418.3358
50+ $ 46.9665 ¥ 396.8669
库存: 5
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 451.17
