1843910

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MC1,5/14-GF-3,5,PCB插座,Phoenix Contact 3.5mm间距14p插拔式接线端子 插座头, MC 1.5/14-GF-3.5系列, 250.0 v, 焊接
供应商型号: 651-1843910
供应商: Mouser
标准整包数: 1

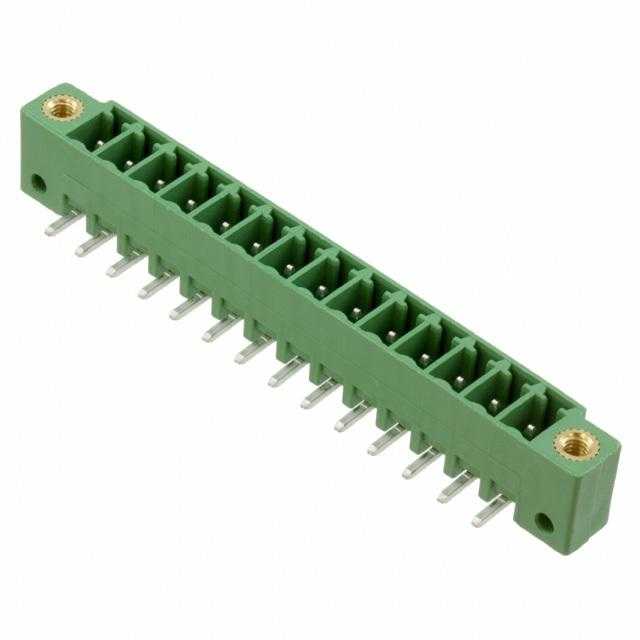

PHOENIX CONTACT 矩形连接器 - 外壳 1843910

1843910概述

    高质量文章:PCB Headers - MC 1,5/14-GF-3,5

    1. 产品简介


    PCB Headers (印刷电路板接线端子) 是用于连接电子组件到印刷电路板的重要电子元器件。这款型号为 MC 1,5/14-GF-3,5 的PCB Header主要用于电源和信号传输,适用于工业自动化、能源管理、通信系统等多个领域。其设计能够满足复杂应用环境下的高性能需求。

    2. 技术参数


    该型号的详细技术参数如下:
    - 基本属性
    - 产品类型:PCB Headers
    - 产品系列:MC 1,5/..-GF
    - 类型:标准型
    - 针脚排列:线性针脚排列

    - 规格
    - 额定电压(III/3):160 V
    - 额定电流:8 A
    - 接触电阻:1.3 mΩ
    - 针间距:3.5 mm
    - 插拔次数:≥25次
    - 工作温度范围:-40°C 至 100°C(操作时),-40°C 至 70°C(储存/运输)

    - 电气特性
    - 额定绝缘电压:160 V(III/3)
    - 绝缘耐压:2.5 kV(III/3)
    - 最小间隙距离(III/3):1.5 mm
    - 最小爬电距离(III/3):2.5 mm

    - 机械特性
    - 安装方式:波峰焊接
    - 紧固扭矩:0.3 Nm
    - 尺寸:长度 9.2 mm,宽度 59.35 mm,高度 10.65 mm

    3. 产品特点和优势


    MC 1,5/14-GF-3,5 以其卓越的设计和性能脱颖而出。主要优势如下:
    - 可靠的安装方式:采用广泛认可的安装原理,使其在全球范围内广泛应用。
    - 机械稳定性:带可紧固的螺纹法兰,确保长期稳定运行。
    - 设计灵活性:适用于多种连接技术的设备设计。

    4. 应用案例和使用建议


    该PCB Header在电力传输、控制模块及传感器连接中得到广泛应用。例如,在变频器控制板上,它们负责将电力与信号高效传递。此外,它们也可以用于通信系统中,以实现高速数据传输。使用时应注意:
    - 安装时需保持正确对齐:确保插拔次数不降低其接触可靠性。
    - 避免高温和振动:尽管能够在广泛的温度范围内工作,但极端条件仍可能影响其性能。

    5. 兼容性和支持


    该型号与多种连接技术和设备兼容,特别是那些需要线性针脚排列的系统。厂商提供详尽的技术支持,包括在线文档和专业服务热线。

    6. 常见问题与解决方案


    - 问题1:接线端子松动
    - 解决方案:确保所有连接处紧固扭矩达到0.3 Nm,检查并重新拧紧。

    - 问题2:接触不良
    - 解决方案:清洁触点表面,并使用合适工具重新插入连接件,确保接触良好。

    7. 总结和推荐


    综上所述,MC 1,5/14-GF-3,5 是一款出色的PCB Header,具备可靠的设计和广泛的适用性。其稳定的性能和多样化的应用案例使其成为众多行业的首选产品。因此,我们强烈推荐在您的项目中使用此款PCB Header。
    产品详情请访问:
    https://www.phoenixcontact.com/us/products/1843910

1843910参数

参数
针脚数 14pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
长*宽*高 9.2mm*59.35mm*10.65mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1843910厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1843910数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1843910 1843910数据手册

1843910封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.521 ¥ 63.5525
10+ $ 7.062 ¥ 59.6739
25+ $ 6.696 ¥ 56.5812
50+ $ 6.48 ¥ 54.756
100+ $ 5.9616 ¥ 50.3755
250+ $ 5.6805 ¥ 48.0002
500+ $ 5.544 ¥ 46.8468
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 63.55
直接购买
加入购物车
