3058059

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,螺栓接线端子,RBO5,菲尼克斯 无熔丝 DIN 导轨端子, RBO 5系列, 单层, 灰色, 栓端接, 57A
供应商型号: PYA-3058059
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 端子 - 电线接头端子 3058059

3058059概述


    产品简介

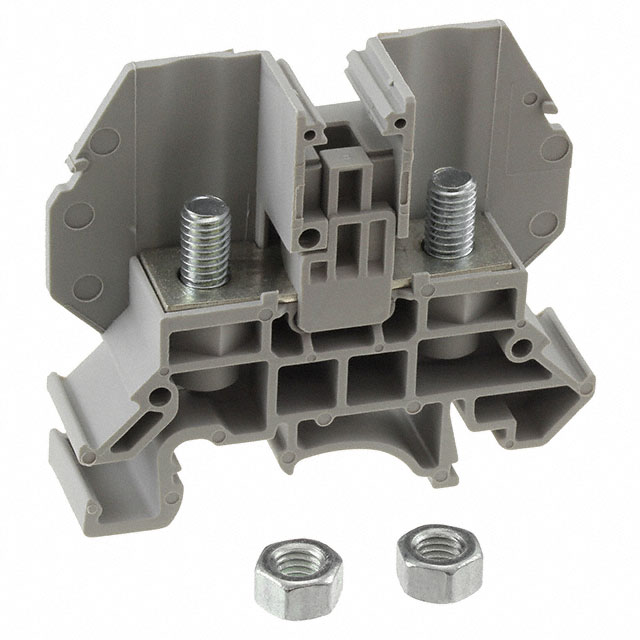

    这款Phoenix Contact的RBO 5穿通型终端块采用螺栓连接方式,适用于广泛的电气连接需求。其标称横截面积为0.1 mm²到10 mm²,对应AWG(美国线规)范围为26到8,能够支持高达57安培的额定电流。此外,该产品还具有紧凑的设计,安装简便,广泛应用于工业自动化、轨道交通、楼宇自动化等领域。

    技术参数


    - 产品类型:螺栓连接型终端块
    - 产品系列:RBO
    - 标称横截面积:0.1 mm²至10 mm²
    - 螺栓直径:5 mm
    - 紧固力矩:2 ... 2.2 Nm
    - 宽度:13 mm
    - 高度:53.3 mm
    - 温度指数(绝缘材料):130 °C
    - 额定短时耐受电流:1.2 kA
    - 额定过电压类别:III
    - 绝缘等级:根据UL 94 V0
    - 适用湿度范围(操作):20% ... 90%
    - 适用湿度范围(存储/运输):30% ... 70%

    产品特点和优势


    这款RBO 5穿通型终端块具备多项独特的功能和优势:
    - 紧凑设计:可轻松安装于标准DIN导轨上,便于空间有限的应用环境。
    - 多重保护:通过UL和IEC认证,确保产品在高温、振动和冲击等恶劣条件下的可靠性能。
    - 高效连接:支持多种电缆连接方式,包括环形和叉形接头,极大提升了安装效率。
    - 安全设计:采用防误操作隔离桥接设计,支持断开状态下的交叉连接,增强了安全性。

    应用案例和使用建议


    RBO 5穿通型终端块广泛应用于轨道交通、楼宇自动化系统等环境中。例如,在轨道交通中,它可用于控制柜内部的各种电路连接。为了确保最佳性能和可靠性,在使用过程中应注意以下几点:
    - 在进行安装前,确认电缆规格符合产品规定的横截面积要求。
    - 安装过程中,确保正确设置螺栓的紧固力矩,以避免因过度拧紧导致的损坏。
    - 定期检查并维护连接点,确保长期运行的稳定性。

    兼容性和支持


    RBO 5穿通型终端块与其他标准DIN导轨兼容,方便进行模块化安装。Phoenix Contact提供了详尽的产品文档和支持服务,包括详细的安装指南和技术支持,确保客户能够顺利部署和维护该产品。

    常见问题与解决方案


    在使用RBO 5穿通型终端块时,用户可能会遇到以下问题及对应的解决方案:
    - 问题:安装时发现端子块无法正确卡入导轨。
    - 解决方案:检查导轨型号是否与产品要求匹配,并确保导轨表面无杂质。

    - 问题:连接后出现接触不良。
    - 解决方案:重新调整螺栓紧固力矩,确保电缆与端子之间良好接触。

    总结和推荐


    综上所述,RBO 5穿通型终端块凭借其紧凑设计、高性能和高可靠性,在众多应用场景中表现卓越。无论是工业自动化还是轨道交通领域,它都是一个值得信赖的选择。对于需要高效、安全电气连接的项目,我们强烈推荐使用这款产品。

3058059参数

参数
长*宽*高 53.3mm(长度)*13mm(宽度)
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

3058059厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3058059数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3058059 3058059数据手册

3058059封装设计

查看详情并下载
Symbol
Footprint
3D Model
