1757569

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

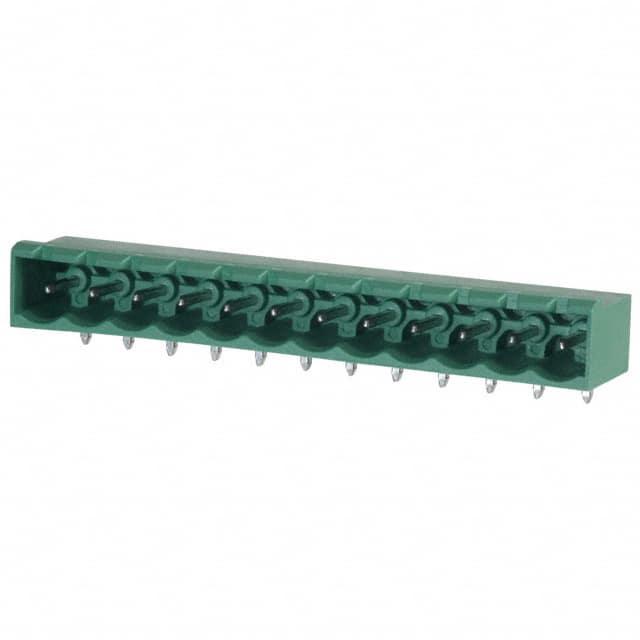

产品描述: 菲尼克斯,MSTBA2,5/12-G,PCB插座,接头,公引脚,带罩(4 面) 1 12pin 绿色 通孔安装 12mm*62mm*12.1mm
供应商型号: JY-1757569
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1757569

1757569概述


    产品简介


    MSTBA 2,5/12-G是一款由PHOENIX CONTACT Inc.制造的电子元器件。该产品主要用于连接电路中的电线或导体,具有12个位置,每条线路的最大负载电流为12A,标称电压为250V。它主要应用于电力分配系统、工业自动化控制设备以及各类机械设备的电气连接部分。

    技术参数


    - 型号: MSTBA 2,5/12-G
    - 订单号: 1757569
    - 订货数量: 每包50件
    - 包装重量: 0.00544千克/件
    - 引脚间距: 5mm
    - 位置数: 12
    - 端子尺寸: 1 x 1 mm
    - 孔径: 1.4 mm
    - 绝缘材料: 聚对苯二甲酸丁二醇酯(PBT)
    - 燃点等级: UL 94 V0
    - 额定电压:
    - EN-VDE认证:250V
    - IEC标准:320V(III/2);400V(II/2)
    - 额定电流: 12A
    - 最大负载电流: 12A
    - 冲击电压等级: 4kV (III/3, III/2, II/2)
    - 认证: CB, CSA, CUL, GOST, UL, VDE-PZI

    产品特点和优势


    MSTBA 2,5/12-G的主要特点是其高强度的绝缘材料和可靠的连接性能。这款接线端子采用了PBT材料,符合UL 94 V0标准,意味着它具有极高的耐热性和阻燃性,非常适合于严苛的工作环境。此外,它还通过了多项国际认证,确保了其在各种工业环境下的稳定性和可靠性。产品还提供多种颜色选择,方便用户进行不同信号或功能的区分。

    应用案例和使用建议


    应用案例: MSTBA 2,5/12-G通常用于电力配电箱、自动化控制系统、传感器和执行器之间的连接,以及各类机械设备中的电气连接部分。例如,在一个复杂的工业自动化系统中,它可以作为连接电线和导体的关键组件,确保系统正常运行。
    使用建议: 在安装过程中,应遵循制造商提供的图纸和指南,确保正确的钻孔尺寸和焊接质量。此外,建议定期检查连接点的接触情况,以防止因接触不良导致的故障。对于需要多次插拔的应用场景,可以选择具有更高机械强度的弹簧夹设计的替代品,如FKCT 2,5/12-ST系列。

    兼容性和支持


    MSTBA 2,5/12-G与一系列配套配件相兼容,如插件、标记卡等,这些配件可以帮助用户更方便地管理和标识各个连接点。PHOENIX CONTACT Inc.提供了全面的技术支持和售后服务,用户可以通过其官方网站或客户服务热线获取更多帮助。

    常见问题与解决方案


    1. 问题: 连接不稳定,导致电路中断。
    - 解决方案: 检查安装时是否有松动,确认焊接点是否牢固,必要时可以重新焊接。另外,建议使用适当的辅助工具来增加接触稳定性。
    2. 问题: 产品出现腐蚀或氧化现象。
    - 解决方案: 定期清洁产品表面,使用防锈剂保护金属部件。保持安装环境干燥通风,避免长期暴露在潮湿环境中。
    3. 问题: 无法识别产品批次号。
    - 解决方案: 查看产品外包装上的标签或联系厂家客服查询,提供产品的订单号或序列号以便快速查找相关信息。

    总结和推荐


    总体而言,MSTBA 2,5/12-G是一款性能可靠且广泛适用的电子元器件,适用于多种工业应用场景。其高安全性和良好的连接稳定性使得它在市场上具有很强的竞争力。对于需要高效、可靠连接的应用场景,我们强烈推荐使用MSTBA 2,5/12-G。同时,考虑到其优秀的兼容性和技术支持,也为用户的后续维护和升级提供了便利。

1757569参数

参数
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 12pin
类型 接头,公引脚,带罩(4 面)
长*宽*高 12mm*62mm*12.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1757569厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1757569数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1757569 1757569数据手册

1757569封装设计

查看详情并下载
Symbol
Footprint
3D Model
