2904625

产品分类: 开关电源
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 电源, QUINT4-PS系列, 24V 直流输出, 100 → 240 V ac V dc, 110 → 250 V ac V dc输入
供应商型号: 2904625
供应商: 国内现货
标准整包数: 1

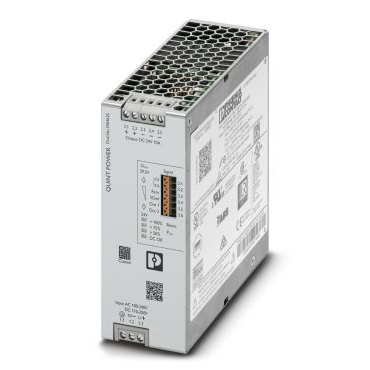

PHOENIX CONTACT 开关电源 2904625

2904625概述

    QUINT4-PS/1AC/24DC/10/CO 电源适配器产品手册

    产品简介


    PHOENIX CONTACT 的 QUINT4-PS/1AC/24DC/10/CO 是一款高效的电源适配器,专为工业自动化应用设计。这款电源适配器属于 QUINT POWER 系列,具有高度的可靠性和灵活性。它提供多种输出特性曲线选择,并配备了独特的 SFB(选择性熔断保护)技术、NFC 接口以及防护涂层。这些特点使得它在电力系统和自动化控制领域中具有广泛的应用。

    技术参数


    输入参数:
    - 输入电压范围:100 V AC 至 240 V AC (-15% ... +10%)
    - 额定输入电压范围:100 V AC 至 240 V AC
    - 电流消耗:
    - 交流:最大 12 A(在 25°C)
    - 直流:最大 3 A(在 110 V DC)
    输出参数:
    - 额定输出电压:24 V DC
    - 额定输出电流:10 A
    - 静态增益:12.5 A
    - 动态增益:20 A(持续 5 秒)
    - 选择性熔断保护:60 A(15 毫秒)
    电气特性:
    - 效率:典型值为 92.5%(120 V AC),93.4%(230 V AC)
    - 剩余纹波:小于 80 mVPP
    - 过压保护:输出过压保护小于等于 32 V DC
    - 短路保护:具备
    - 空载保护:具备
    工作环境:
    - 温度范围:操作温度为 -25°C 至 70°C(超过 60°C 降额 2.5%/K)
    - 存储/运输温度:-40°C 至 85°C
    - 最大海拔:小于等于 5000 米(超过 2000 米需注意降额)
    标准和认证:
    - 符合 EN 50121-3-2、EN 50121-4、EN 50121-5 等多项国际标准和认证

    产品特点和优势


    1. 自由选择输出特性曲线:可根据不同应用场景调整输出特性曲线。
    2. SFB 技术:在短路情况下提供保护,避免因过热而损坏其他组件。
    3. NFC 接口:允许通过 NFC 无线接口进行配置和监控。
    4. 防护涂层:增强设备的耐用性和可靠性,适合恶劣的工业环境。

    应用案例和使用建议


    应用案例:
    这款电源适配器广泛应用于铁路、船舶和建筑自动化系统中。例如,在铁路车辆中用于电源供应和控制系统的供电。
    使用建议:
    - 在安装时确保正确的导线截面积,避免过载和过热。
    - 使用合适的断路器进行输入保护,推荐使用 10 A 至 16 A 的 B、C、D 或 K 类型断路器。
    - 考虑环境温度的影响,必要时进行降额处理。

    兼容性和支持


    兼容性:
    该电源适配器可以与其他符合相应标准的电气设备和组件兼容。具体兼容性请参考产品手册。
    支持:
    制造商提供详细的技术支持和维护服务,包括在线文档、培训和技术咨询等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否稳定,确认负载是否过大,调整合适的负载。 |
    | 短路导致电源保护 | 检查电路连接是否正确,移除短路点后重新启动电源。 |
    | LED 指示灯不亮 | 检查输入电源是否正常,更换损坏的 LED 指示灯。 |

    总结和推荐


    QUINT4-PS/1AC/24DC/10/CO 电源适配器以其高效、可靠且灵活的特点,适用于各种严苛的工业应用场景。其独特的 SFB 技术和 NFC 接口,使其在市场上具有较强的竞争力。尽管价格略高,但其卓越的性能和长期的可靠性值得投资。强烈推荐在需要高可靠性电源供应的工业自动化系统中使用该产品。

2904625参数

参数
最大输入电压 350V(DC)
负载调节 -
电压-输出4 -
电流-输出1 -
最小输入电压 85V(AC)
输出功率 240W
电压-输出1 24V
电流-输出2 -
电压-输出3 -
电压-输出2 -
输出数量 1
长*宽*高 125mm*70mm*130mm
安装方式 DIN导轨安装
应用等级 商用级,工业级
零件状态 在售
包装方式 盒装

2904625厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2904625数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 开关电源 PHOENIX CONTACT 2904625 2904625数据手册

2904625封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4621.968
库存: 17
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4621.96
