5430467

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,BCH-350H-6GY,PCB插座,接头,公引脚,带罩(4 面) 1 6pin 灰色 通孔安装 22.4mm(长度)*9.2mm(高度)
供应商型号: PYA-5430467
供应商: 海外现货
标准整包数: 100
PHOENIX CONTACT 矩形连接器 - 外壳 5430467

5430467概述


    产品简介

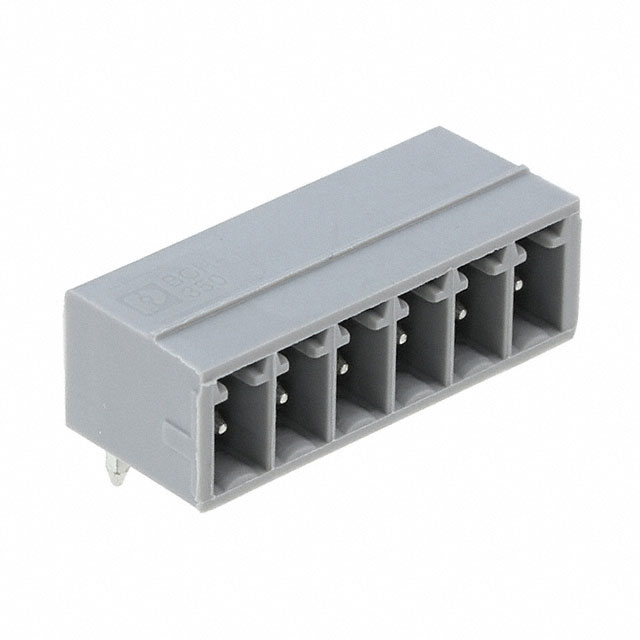

    电子元器件:BCH-350H-6 GY PCB连接器
    产品类型:印刷电路板连接器(PCB Connector)
    主要功能:用于电子设备内部线路的连接和信号传输。
    应用领域:广泛应用于各种工业控制设备、自动化控制系统、通信设备以及其他需要高可靠性的电子系统中。

    技术参数


    - 额定电流 (IN):8 A
    - 额定电压 (III/2):160 V
    - 最大冲击电压 (III/3):2.5 kV
    - 工作电压 (II/2):320 V
    - 接触表面:镀锡
    - 针间距:3.5 mm
    - 颜色:信号灰色
    - 安装方式:焊接
    - 引脚尺寸:0.8 x 0.8 mm
    - 焊针长度:3.4 mm
    - 包装单位:1 pc
    - 最小订购量:100 pc
    - 重量(不含包装):1.4 g
    - 外壳材料:PA
    - 燃烧等级(UL 94):V0

    产品特点和优势


    产品特点:
    - 高额定电流(8 A),确保在高负载情况下仍能稳定工作。
    - 多种认证,包括UL、cUL、VDE、IECEE CB Scheme、EAC和cULus。
    - 灵活的引脚设计,可适应多种电路板布局。
    - 采用高耐燃材料(PA),具备优秀的阻燃性能,符合UL 94 V0标准。
    - 颜色为信号灰色,便于区分不同用途的连接器。
    优势:
    - 在高压、高电流的应用场景中表现优异,适用于严苛的工业环境。
    - 通过多重认证,提高了产品的可靠性及市场竞争力。
    - 安装简便,焊接后稳固耐用。

    应用案例和使用建议


    应用案例:
    - 用于工业自动化控制系统中的线路连接。
    - 作为传感器与主控单元之间的连接器。
    使用建议:
    - 在组装过程中,应仔细检查引脚间距,确保与电路板上的插孔对齐。
    - 装配前应对连接器进行清洁,以提高焊接质量。
    - 在高温环境下使用时,需注意散热,避免过热影响连接器的性能。

    兼容性和支持


    该产品与市场上常见的电子元器件和设备具有良好的兼容性,能够轻松集成到各类电路板中。制造商提供全面的技术支持和售后服务,包括详细的用户文档、在线技术支持以及快速响应的客户服务团队。

    常见问题与解决方案


    Q1: 连接器在焊接过程中出现焊点不均匀的现象。
    A1: 确保焊点周围无异物,焊接时温度控制得当,避免过高的温度导致焊料流动不均。
    Q2: 使用过程中发现连接器接触不良。
    A2: 检查引脚是否正确插入,并确保焊接牢固;如有必要,可以重新焊接连接器。
    Q3: 连接器的绝缘材料燃烧后留下痕迹。
    A3: 确认是否符合UL 94 V0标准的燃烧测试结果。如果不符合,需要联系制造商进行更换或修理。

    总结和推荐


    综合评估:
    - 优点:BCH-350H-6 GY PCB连接器以其稳定的额定电流和额定电压、多种安全认证、高耐燃材料和便捷的安装方式,在高负载和高可靠性要求的场合表现出色。
    - 不足:相对较高的最小订购量可能对小型项目构成一定障碍。
    推荐使用:
    - 适合项目:适用于工业自动化控制系统、高负载设备及其他需要高可靠性的应用场景。
    - 推荐理由:该连接器的多项安全认证、高耐燃材料以及优秀的焊接性能,使其在实际应用中具有显著的优势。
    综上所述,BCH-350H-6 GY PCB连接器是一款值得信赖的高品质电子元器件,适用于多种复杂应用场景。

5430467参数

参数
类型 接头,公引脚,带罩(4 面)
颜色 灰色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 6pin
长*宽*高 22.4mm(长度)*9.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5430467厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5430467数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5430467 5430467数据手册

5430467封装设计

查看详情并下载
Symbol
Footprint
