5433503

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

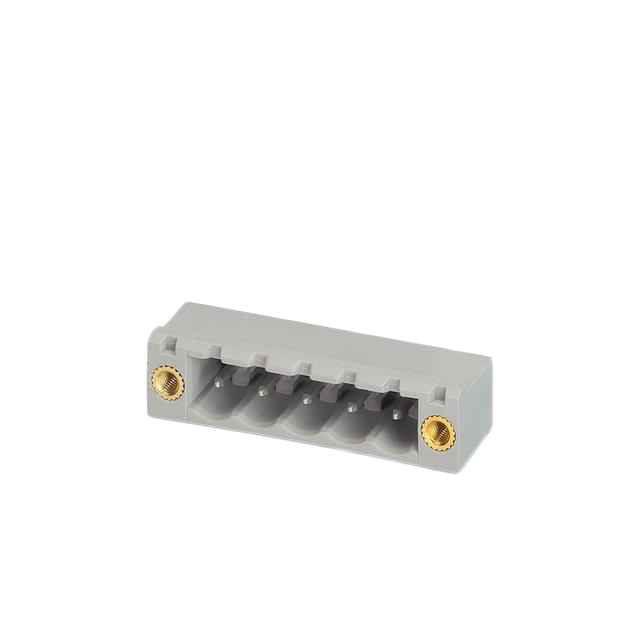

产品描述: 菲尼克斯,BCH-508HF-5GY,PCB插座,接头,公引脚,带罩(4 面) 1 5pin 灰色 焊接安装,通孔安装
供应商型号: Q-5433503
供应商: 期货订购
标准整包数: 100
PHOENIX CONTACT 矩形连接器 - 外壳 5433503

5433503概述

    BCH-508HF-5 GY Printed-Circuit Board Connector 技术手册

    产品简介


    BCH-508HF-5 GY 是一款由Phoenix Contact生产的多用途印刷电路板连接器。该连接器主要用于电路设计中的信号传输和电源分配,广泛应用于工业自动化、控制设备及通信系统等领域。

    技术参数


    以下为BCH-508HF-5 GY的主要技术规格:
    - 尺寸:
    - 长度:12mm
    - 宽度(a):20.32mm
    - 引脚尺寸:1mm x 1mm
    - 孔径:1.4mm
    - 电气特性:
    - 额定电流:12A
    - 最大负载电流:12A
    - 额定电压(II/2):400V
    - 额定电压(III/2):320V
    - 额定电压(III/3):250V
    - 绝缘材料等级:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 额定浪涌电压(II/2):4kV
    - 额定浪涌电压(III/2):4kV
    - 额定浪涌电压(III/3):4kV
    - 颜色:信号灰色
    - 安装方式:焊接

    产品特点和优势


    1. 高可靠性:额定电流和电压均达到较高标准,确保了连接器在严苛环境下的稳定运行。
    2. 良好的耐火性:UL 94 V0认证的绝缘材料提升了安全性能。
    3. 便捷的安装:通过焊接方式安装,简化了装配过程。
    4. 多种认证:满足国际标准(如EN-VDE),提高了在全球市场的适用性。

    应用案例和使用建议


    BCH-508HF-5 GY 可广泛应用于工业控制系统、自动化设备以及通信设备等领域。例如,在制造自动化生产线中,该连接器可用于PLC系统的接线,以提高系统的可靠性和稳定性。建议在安装时遵循制造商提供的钻孔图进行精确钻孔,确保引脚正确插入。同时,在复杂的应用环境中,考虑使用更厚的导线来降低接触电阻,从而提高整体的电气性能。

    兼容性和支持


    该连接器与其他同类产品具有良好的兼容性,可以与各种类型的印刷电路板匹配。此外,制造商提供详细的用户文档和支持服务,包括安装指南和技术咨询,确保客户能够高效地进行产品使用和维护。

    常见问题与解决方案


    - 问题1:连接器无法正常安装。
    - 解决方案:检查钻孔是否符合制造商提供的尺寸,确保孔径和引脚尺寸相匹配。
    - 问题2:连接器出现接触不良的情况。
    - 解决方案:确认焊接工艺符合规范,避免虚焊现象;必要时重新焊接。
    - 问题3:连接器在高温环境下工作不稳定。
    - 解决方案:使用阻燃等级更高的绝缘材料,或者增加散热措施。

    总结和推荐


    总体来看,BCH-508HF-5 GY是一款设计优良且性能稳定的印刷电路板连接器,适用于多种工业应用场合。其高可靠性、便捷的安装方式以及制造商全面的支持服务,使其成为同类产品中的佼佼者。强烈推荐给需要高性能连接解决方案的工程师和技术人员。
    如果您正在寻找一个能够在恶劣条件下稳定工作的印刷电路板连接器,那么BCH-508HF-5 GY绝对是一个值得信赖的选择。

5433503参数

参数
触头端接 -
针脚数 5pin
类型 接头,公引脚,带罩(4 面)
颜色 灰色
触头类型 -
紧固类型 -
排数 1
安装方式 焊接安装,通孔安装
零件状态 在售
包装方式 散装

5433503厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5433503数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5433503 5433503数据手册

5433503封装设计

查看详情并下载
Symbol
Footprint
3D Model
