3209606

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,双层接线端子,PTTBS2,5-L/N,
供应商型号: 651-3209606
供应商: Mouser
标准整包数: 1

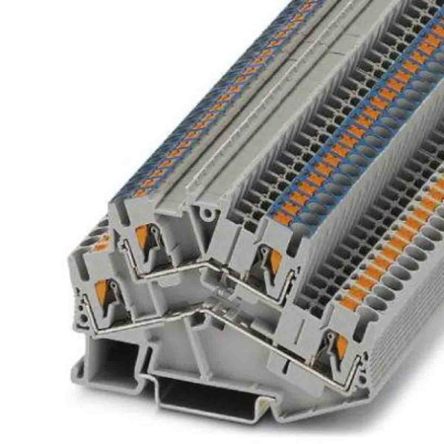

PHOENIX CONTACT 端子 - 电线接头端子 3209606

3209606概述


    产品简介


    本篇技术手册介绍的是菲尼克斯(Phoenix Contact)的双层终端块产品——PTTBS 2,5-L/N。这是一种多级连接端子,设计用于高密度电气连接。产品的主要特点是其紧凑设计和双层接线能力,可以方便地进行前向接线。这种终端块适用于多种应用场景,例如工业自动化系统、建筑配电和电力控制装置等,具有广泛的适用性。

    技术参数


    基本参数
    - 额定电压:500 V
    - 额定电流:22 A(标准条件下)
    - 最大载流能力:24 A(4 mm²导体条件下)
    - 额定浪涌电压:6 kV
    - 导体截面范围:0.14 mm² - 4 mm²
    - 宽度:5.2 mm
    - 高度:78 mm
    - 深度(安装于NS 35/7.5):55 mm
    - 深度(安装于NS 35/15):62.5 mm
    电气特性
    - 最大功率损耗(标准条件):0.77 W
    - 剥线长度:10 mm
    - 连接方式:按压式连接
    - 连接标准:IEC 60947-7-1
    - 材料:聚酰胺(PA)
    环境参数
    - 操作温度范围:-60°C 至 +110°C
    - 储存运输温度范围:-25°C 至 +60°C(短时可至 -60°C 至 +70°C)
    - 相对湿度(操作):20% 至 90%
    - 相对湿度(储存运输):30% 至 70%
    认证与合规性
    - 符合IEC 60947-7-1标准
    - 拥有CSA、CB Scheme、EAC、cULus Recognized、VDE认证
    - 符合RoHS、REACH标准

    产品特点和优势


    PTTBS 2,5-L/N 双层终端块具有显著的优点,包括:
    - 紧凑设计:便于在有限空间内进行布线和安装。
    - 双重功能:除了传统的测试选项,每个端子都提供额外的插拔接头,方便进行功能检测。
    - 简单工具免费连接:使用弹簧夹连接固体导体或带有护套的导体,无需使用工具。
    - 多级连接:支持两种不同水平的接线,提高了布线的灵活性。

    应用案例和使用建议


    应用场景
    PTTBS 2,5-L/N 终端块广泛应用于工业自动化系统、建筑配电和电力控制装置等领域。其双层接线设计非常适合那些需要密集布线的应用场景,比如复杂的配电柜、自动化控制系统等。
    使用建议
    - 在进行安装时,请确保接线正确无误,避免短路等问题。
    - 为确保长期可靠运行,建议在极端温度条件下定期检查设备状态。
    - 使用前应仔细阅读产品手册,特别是关于电气参数的部分,以防止过载风险。

    兼容性和支持


    PTTBS 2,5-L/N 终端块可以与其他菲尼克斯的配件(如桥接件、标记带等)配合使用,从而形成完整的系统解决方案。同时,菲尼克斯提供全面的技术支持和维护服务,帮助客户在使用过程中解决问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后发现接线松动 | 重新压接导体,并检查接线是否牢固 |
    | 长期使用后出现发热情况 | 检查是否有过载现象,适当降低负载 |
    | 接触不良导致电路不稳定 | 确认导体截面与额定值匹配,清洁接触面 |

    总结和推荐


    PTTBS 2,5-L/N 终端块以其高可靠性、易用性和广泛的适用性在市场上占有重要地位。其独特的双层设计和简便的安装方式使其成为众多电气工程项目的理想选择。此外,它还通过了多项国际认证,确保了产品在各种恶劣环境下的稳定性和安全性。因此,强烈推荐使用这款终端块来满足您的电气连接需求。

3209606参数

参数
长*宽*高 78mm(长度)*5.2mm(宽度)
包装方式 散装

3209606厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3209606数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3209606 3209606数据手册

3209606封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1405 ¥ 43.4372
10+ $ 4.807 ¥ 40.6192
25+ $ 4.5792 ¥ 38.6942
50+ $ 4.4064 ¥ 37.2341
100+ $ 4.05 ¥ 34.2225
250+ $ 3.8556 ¥ 32.5798
库存: 10
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.43
