1757624

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MSTBA2,5/18-G,PCB插座,Phoenix Contact 5.0mm间距18p插拔式接线端子 插座头, MSTBA 2.5/18-G系列, 400.0 v, 焊接
供应商型号: 651-1757624
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1757624

1757624概述


    产品简介

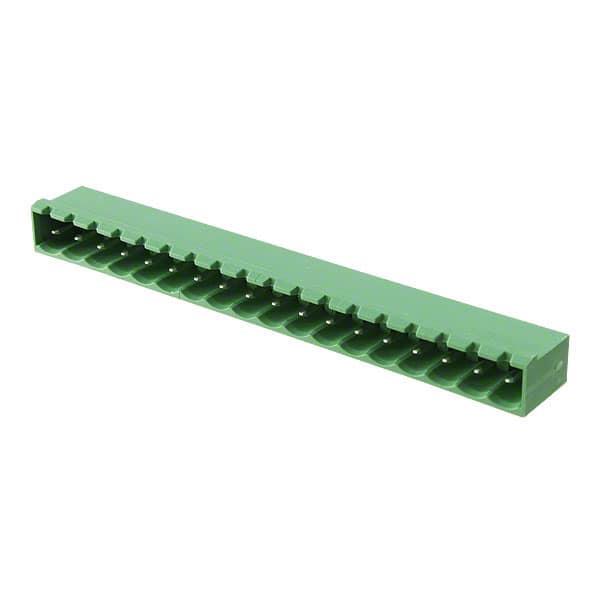

    MSTBA 2,5/18-G 基座条
    MSTBA 2,5/18-G 是一款基座条,主要用于电路板连接系统。这种基座条的主要功能是提供一个稳固的连接点,以便导线和其他电子元件能够可靠地固定在电路板上。它广泛应用于工业自动化、机械制造、电力控制等领域,确保电路的稳定性和可靠性。

    技术参数


    - 基本规格
    - 额定电流:12 A
    - 额定电压(III/2):320 V
    - 工作电压(II/2):400 V
    - 冲击电压等级(III/3):4 kV
    - 针脚间距:5 mm
    - 针脚尺寸:1 x 1 mm
    - 孔径:1.4 mm
    - 颜色:绿色
    - 绝缘材料:PBT
    - 材料燃烧等级(UL 94):V0
    - 应用数量
    - 针数:18
    - 尺寸:长度 12 mm,宽度 85 mm
    - 最小订单量:50
    - 包装单位:1

    产品特点和优势


    MSTBA 2,5/18-G 具有以下几个显著的优势:
    - 高可靠性:额定电流和电压高,确保了产品的长期稳定性。
    - 防火性能:材料燃烧等级达到 V0 级别,保证了安全性。
    - 广泛的适用范围:广泛适用于不同行业,如工业自动化、机械制造等。
    - 标准化连接:支持标准 EN-VDE 认证,符合国际标准。
    - 易于安装:通过焊接方式实现便捷安装。

    应用案例和使用建议


    MSTBA 2,5/18-G 可以广泛应用于多种场合,例如:
    - 工业自动化:用于控制系统中,确保电路连接稳定。
    - 电力控制:为电力系统提供可靠的连接点。
    - 机械制造:适用于各种机械设备的布线和连接。
    使用建议:
    - 在安装前,确保焊接位置干净无污渍。
    - 安装过程中,注意保持基座条的稳定,避免剧烈振动导致松动。
    - 定期检查连接点,确保连接紧固可靠。

    兼容性和支持


    MSTBA 2,5/18-G 具有良好的兼容性,可与其他相同规格的电子元器件配合使用。此外,制造商还提供了相关的辅助配件,例如插件、标记卡等,以便于更便捷地进行安装和标识。

    常见问题与解决方案


    - 问题:焊接时基座条容易发生变形。
    - 解决方案:使用低热传导的焊锡丝,避免过高的焊接温度导致基座条变形。

    - 问题:长时间使用后,连接点接触不良。
    - 解决方案:定期检查并清洁连接点,确保连接牢固可靠。

    总结和推荐


    MSTBA 2,5/18-G 基座条是一款高性能的连接器件,具有高可靠性、安全性和广泛的应用范围。它的设计和制造都符合国际标准,能够满足多种工业需求。因此,我们强烈推荐此产品在各类工程项目中使用。

1757624参数

参数
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 18pin
类型 接头,公引脚,带罩(4 面)
长*宽*高 12mm*92mm*12.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1757624厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1757624数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1757624 1757624数据手册

1757624封装设计

查看详情并下载
Symbol
Footprint
3D Model
