5444644

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

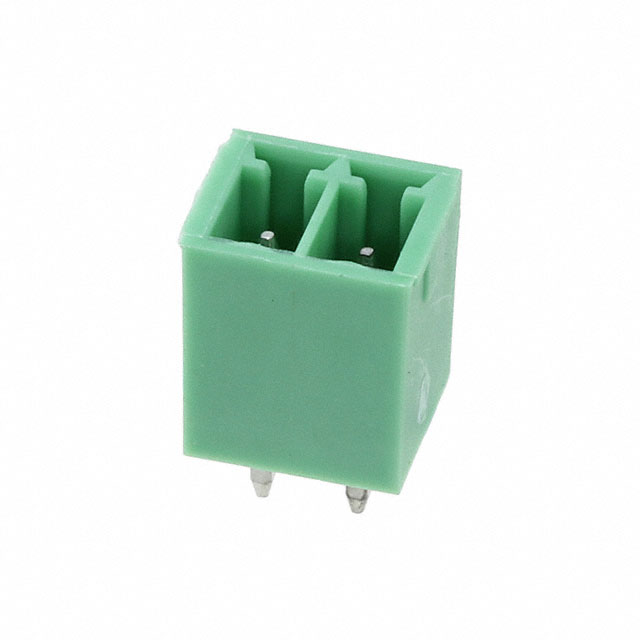

产品描述: 菲尼克斯,BCH-381V-2GN,PCB插座,接头,公引脚,带罩(4 面) 1 2pin 绿色 通孔安装 7.4mm(长度)*7.4mm(高度)
供应商型号: JY-5444644
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 5444644

5444644概述

    电子元器件产品技术手册

    产品简介


    本篇技术手册详细介绍了型号为BCH-381V-2 GN的印刷电路板连接器(PCB Connector),它是一款设计用于电子电路板连接的关键组件。这款连接器主要适用于需要高可靠性、稳定电气特性的场合,广泛应用于工业控制、自动化系统、通信设备等领域。

    技术参数


    以下列出了该连接器的关键技术参数:
    - 额定电流:8A
    - 额定电压(III/2):160V
    - 标准连接:符合EN-VDE标准
    - 额定电压(II/2):320V
    - 颜色:淡绿色
    - 位置数:2个
    - 节距:3.81mm
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 尺寸:
    - 长度:7.4mm
    - 节距:3.81mm
    - 接触针长度:3.4mm
    - 接触针尺寸:0.8 x 0.8mm
    - 孔径:1.2mm
    - 重量(不含包装):0.6g

    产品特点和优势


    BCH-381V-2 GN 连接器具有如下显著特点和优势:
    - 高可靠性:该连接器通过多项认证(如UL、cUL、VDE、CB、EAC、cULus),确保了其在多种严苛环境下的稳定性和安全性。
    - 高稳定性:采用PA(聚酰胺)作为绝缘材料,并通过UL 94 V0等级测试,确保其优异的耐热性和阻燃性能。
    - 高效连接:2个位置的设计和3.81mm的节距,使其能够轻松适配各种标准电路板布局。

    应用案例和使用建议


    应用案例:这款连接器常被用于自动化控制系统中的信号传输、电源分配等环节。例如,在工业控制面板中,通过多个这种连接器可以实现多通道的信号或电源连接,确保系统的稳定运行。
    使用建议:
    1. 在安装前,请确保电路板上的钻孔尺寸和连接器的节距完全匹配,避免安装误差。
    2. 在焊接过程中,使用合适的焊锡材料和温度,以确保连接器与电路板的良好结合。
    3. 定期检查连接器的接触情况,确保长期稳定可靠的工作状态。

    兼容性和支持


    - 兼容性:该连接器兼容各类标准电路板,易于与其他标准组件配合使用。
    - 支持和服务:厂商提供全面的技术支持,包括但不限于产品安装指南、常见问题解答等文档,同时保证产品质量及后续维护服务。

    常见问题与解决方案


    1. 问题:安装后连接器接触不良。
    - 解决方案:检查电路板上的钻孔尺寸是否正确,确保焊接质量良好;如果问题依旧,可能需要更换新的连接器。

    2. 问题:连接器表面出现氧化现象。
    - 解决方案:使用适当的清洁剂对连接器进行清洁处理,以去除表面氧化层;定期清理,保持接触良好。

    总结和推荐


    总体而言,BCH-381V-2 GN 连接器凭借其高可靠性、稳定电气特性以及广泛的适用范围,成为众多行业领域内连接解决方案的理想选择。强烈推荐使用此款连接器来构建您的电子设备和系统,以获得最佳性能与稳定性保障。

5444644参数

参数
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 2pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
长*宽*高 7.4mm(长度)*7.4mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5444644厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5444644数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5444644 5444644数据手册

5444644封装设计

查看详情并下载
Symbol
Footprint
3D Model
