首页  >  产品百科  >  3031542

3031542

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,双层接线端子,STTB4-PV,菲尼克斯 导轨式接线端子排, STTB 4-PV系列, 双层, 灰色, 弹簧夹端接, 30A
供应商型号: Q-3031542
供应商: 国内现货
标准整包数: 50

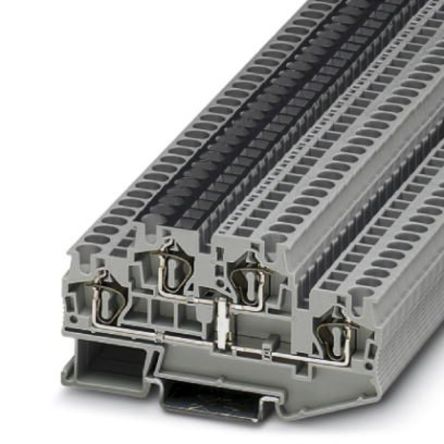

PHOENIX CONTACT 端子 - 电线接头端子 3031542

3031542概述

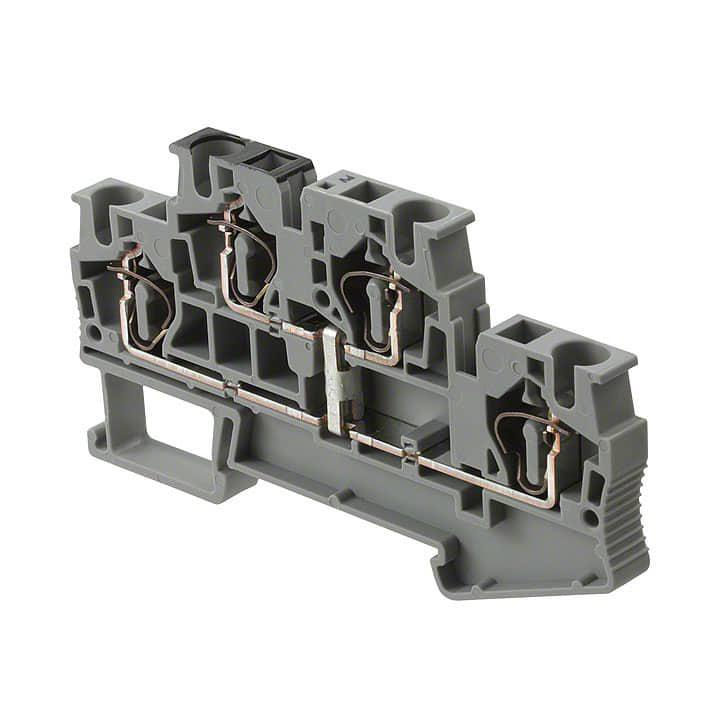

    PHOENIX CONTACT STTB 4-PV 双层弹簧夹端子

    1. 产品简介


    PHOENIX CONTACT STTB 4-PV 是一款双层弹簧夹端子,广泛应用于各种工业自动化控制系统。这款端子支持多种截面积的导线连接,适用于需要高度可靠接点的场合。主要功能包括电力传输、信号连接以及保护装置的接线。由于其高可靠性和广泛的应用范围,它被广泛应用于机器制造、过程自动化和能源管理等领域。

    2. 技术参数


    - 型号:STTB 4-PV
    - 产品编号:3031542
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 尺寸:
    - 宽度:6.2 mm
    - 长度:83.5 mm
    - 高度(NS 35/7.5):47.5 mm
    - 高度(NS 35/15):55 mm
    - 额定浪涌电压:6 kV
    - 污染程度:3
    - 冲击电压类别:III
    - 绝缘材料组:I
    - 标准:IEC 60947-7-1
    - 额定电流:30 A
    - 额定电压:500 V
    - 适用导线截面:
    - 实心导线:0.08 mm² 至 6 mm²
    - 复绞导线:0.08 mm² 至 4 mm²
    - 导线规格(AWG):28 至 10
    - 带套管复绞导线:0.14 mm² 至 4 mm²
    - 带套管复绞导线及同径双芯导线:0.5 mm² 至 1 mm²
    - 接线方式:弹簧夹接线
    - 剥线长度:10 mm

    3. 产品特点和优势


    - 高可靠性:采用PA绝缘材料,符合UL 94 V0标准,具有优异的耐高温和阻燃性能。
    - 多功能接线:支持实心导线和复绞导线的连接,且能够处理带套管和不带套管的导线。
    - 高电流承载能力:额定电流为30 A,适用于大电流场合。
    - 高防护等级:适用于污染程度为3的环境,提供更安全的接线保障。
    - 标准符合性:符合IEC 60947-7-1标准,确保产品质量和性能的一致性。

    4. 应用案例和使用建议


    STTB 4-PV 端子在机器制造和自动化系统中得到了广泛应用。例如,在生产线控制系统中,这种端子用于连接电机和传感器,保证电力传输和信号传递的稳定性。
    - 应用建议:
    - 在安装过程中,应根据导线的规格选择合适的端子型号,以确保最佳的接线效果。
    - 剥线时应注意控制剥线长度,以避免短路风险。
    - 使用专用工具进行压接,确保导线与端子的良好接触。

    5. 兼容性和支持


    STTB 4-PV 端子可以与多种辅助配件配套使用,如分割板、末端盖、连接桥片等。这些配件可进一步提高系统的稳定性和安全性。制造商提供了丰富的技术支持文档,包括安装指南、维护手册和常见问题解答,以帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:如何正确安装端子?
    - 解决方案:按照产品手册中的步骤操作,确保每个导线均正确连接至端子,并使用合适的工具进行压接。

    - 问题2:端子如何防止过热?
    - 解决方案:定期检查导线连接是否松动,确保良好接触。使用具备良好散热性能的端子座,以减少热量积聚。

    7. 总结和推荐


    综上所述,PHOENIX CONTACT STTB 4-PV 端子凭借其卓越的性能和可靠性,成为了众多工业自动化项目的理想选择。其广泛的支持和配件选项使其在复杂系统中表现出色。因此,对于需要高度可靠的接线解决方案的项目,强烈推荐使用此产品。

3031542参数

参数
长*宽*高 83.5mm(长度)*6.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3031542厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3031542数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3031542 3031542数据手册

3031542封装设计

查看详情并下载
Symbol
Footprint
3D Model
