2954918

产品分类: 整流二极管/整流桥
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,EMG90-DIO32P,二极管端子,1.3KV 5μA 700mA DIN导轨安装 90mm(宽度)*75mm(高度)
供应商型号: Q-2954918
供应商: 期货订购
标准整包数: 5
PHOENIX CONTACT 整流二极管/整流桥 2954918

2954918概述

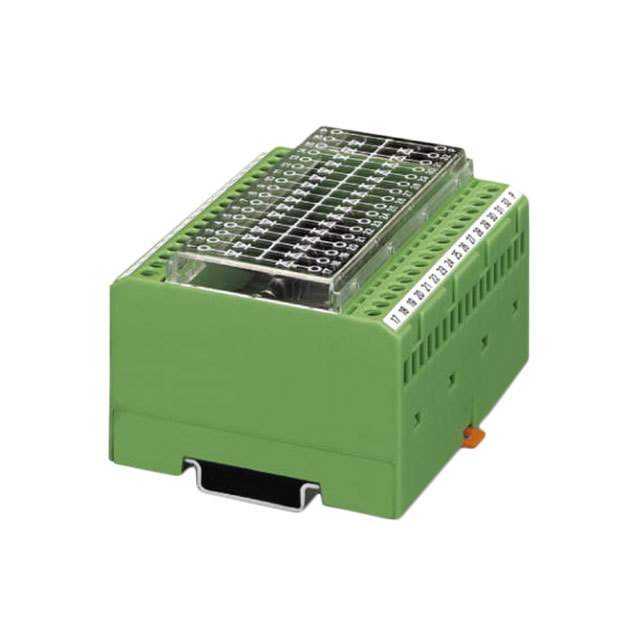

    # EMG 90-DIO 32P Diode Block 技术手册解析

    产品简介


    基本介绍
    EMG 90-DIO 32P 是一款用于扩展带有32个1N 4007二极管的模块。这款二极管模块主要用于控制电路中的浪涌电压,特别是在处理感性负载时能够有效地抑制电压尖峰,确保系统的稳定运行。其主要应用领域包括工业自动化控制系统、通信系统以及各种需要过压保护的电子设备中。

    技术参数


    以下是EMG 90-DIO 32P的技术规格:
    - 尺寸:宽度90mm,高度75mm,深度55mm。
    - 工作温度范围:运行环境为-20°C至50°C,存储/运输环境为-40°C至70°C。
    - 电气特性:
    - 最大操作电压:250V AC。
    - 每个二极管的最大反向峰值电压:1300V。
    - 每个二极管的反向电流:5µA。
    - 每个二极管的导通状态电压:约0.8V。
    - 每个二极管的导通状态电流:单负载情况下为0.7A,同时负载情况下为0.2A。
    - 绝缘等级:III类基本绝缘(符合EN 50178标准)。
    - 安装方式:任意方向。
    - 接线方式:螺钉连接。
    - 适用导线截面积:实心导线0.2mm²至4mm²,柔性导线0.2mm²至2.5mm²,AWG导线24至12。

    产品特点和优势


    - 浪涌电压抑制:EMG 90-DIO 32P配备了多个1N 4007二极管,能够有效限制因感性负载引起的浪涌电压,保证系统的安全运行。
    - 电气隔离:该模块还能在故障报告系统中提供有效的电气隔离,提高系统的可靠性。
    - 高绝缘等级:符合III类基本绝缘标准(EN 50178),确保在高压环境下的安全使用。
    - 多种安装方式:灵活的安装方式使其适用于不同类型的设备和场合。

    应用案例和使用建议


    应用案例
    该模块常用于工业自动化控制系统中,例如电动机驱动电路、传感器接口电路等,能够有效地抑制这些电路中的浪涌电压。
    使用建议
    1. 在安装过程中,确保每个二极管都正确地连接到电路中,避免由于接触不良导致的问题。
    2. 选择合适的导线截面积,以确保电流通过时不会引起过热。
    3. 确保模块安装在适当的环境中,避免过高的温度或湿度对模块造成损害。

    兼容性和支持


    该模块适用于广泛的电气设备,如各类工业自动化控制系统。制造商提供相关的技术支持和售后服务,确保客户在使用过程中遇到任何问题时都能得到及时的帮助。

    常见问题与解决方案


    1. 问题:二极管模块无法正常工作。
    - 解决办法:检查电路连接是否正确,确认所有连接点无松动现象。
    2. 问题:模块发热严重。
    - 解决办法:检查所用导线截面积是否合适,更换适当截面积的导线。
    3. 问题:设备出现过压现象。
    - 解决办法:检查模块是否正确连接,确保所有连接点无损坏或虚接现象。

    总结和推荐


    EMG 90-DIO 32P 作为一款高性能的二极管模块,在浪涌电压抑制、电气隔离方面表现出色,适用于各种工业自动化控制系统。凭借其广泛的应用场景、可靠的电气性能和良好的用户支持,我们强烈推荐这款产品给广大工程师和技术人员。无论是初学者还是专业人士,都将从这款产品的应用中获益匪浅。

2954918参数

参数
反向恢复时间 -
正向浪涌电流 -
配置 -
If - 正向电流 700mA
Ir - 反向电流 5μA
Vr-反向电压 1.3KV
长*宽*高 90mm(宽度)*75mm(高度)
安装方式 DIN导轨安装
应用等级 工业级
零件状态 在售

2954918厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2954918数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 整流二极管/整流桥 PHOENIX CONTACT 2954918 2954918数据手册

2954918封装设计

查看详情并下载
Symbol
Footprint
3D Model
