3244632

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,螺栓接线端子,RBO16BU,菲尼克斯 无熔丝 DIN 导轨端子, RBO 16 BU系列, 单层, 蓝色, 栓端接, 520A
供应商型号: Q-3244632
供应商: 期货订购
标准整包数: 5
PHOENIX CONTACT 端子 - 电线接头端子 3244632

3244632概述


    产品简介

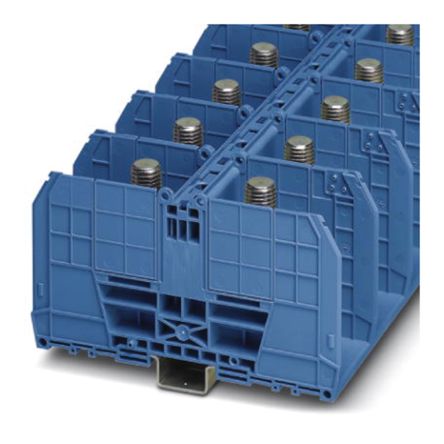

    RBO 16 BU 是一款螺栓连接型接线端子块,主要用于电气连接场合。它的主要功能是实现电线或电缆与电路板或其他电器部件之间的稳定可靠连接。产品适用于铁路行业、机械工程和工厂自动化等领域,尤其适合需要大电流传输的应用场景。这款接线端子块的特点是其强大的载流能力以及符合多个国际标准,如 IEC 60947-7-1。

    技术参数


    - 基本参数
    - 颜色:蓝色
    - 连接方式:螺栓连接
    - 安装类型:DIN 35/7.5 和 DIN 35/15
    - 尺寸(高):91.8 mm(DIN 35/7.5),99.3 mm(DIN 35/15)
    - 尺寸(宽):54.8 mm
    - 尺寸(长):164 mm
    - 螺纹尺寸:M16
    - 扭矩范围:最小 25 Nm,最大 35 Nm
    - 最大载流电流:520 A(导线截面 300 mm²)
    - 电气特性
    - 最大额定电压:1000 V
    - 浪涌电压等级:III 级
    - 绝缘材料组别:I 类
    - 污染等级:3
    - 接线端子适配的导线截面积范围:25 mm² 到 300 mm²,或者 4 AWG 到 600 AWG

    产品特点和优势


    RBO 16 BU 接线端子块具备多项显著特点,使其在市场上具有很高的竞争力:
    - 大载流能力:能承载高达 520 A 的电流,适用于高功率需求的应用。
    - 广泛适用性:符合 IEC 和 UL 多项标准,能够满足不同国家和地区的要求。
    - 安全可靠:采用阻燃绝缘材料(PA),确保在恶劣环境中仍能提供良好的电气性能。
    - 易于安装和维护:独特的螺栓连接设计简化了安装过程,并且通过扭力要求保证连接稳定性。

    应用案例和使用建议


    RBO 16 BU 接线端子块广泛应用于铁路运输、机械制造和工业控制等多个领域。例如,在电力传输系统中,该接线端子块可用于连接大电流电缆;在数据中心或工厂自动化系统中,可以用于连接配电设备。为了达到最佳效果,建议在选择接线端子时,严格按照产品规格选择合适的导线截面积,并遵循制造商的扭矩建议来确保电气连接的安全和稳定。

    兼容性和支持


    RBO 16 BU 可以与多种其他 Phoenix Contact 品牌的产品配套使用,如各种标记标签、遮盖罩等。此外,该公司还提供了配套的规划和标示软件(如 CLIP-PROJECT ADVANCED 和 PROFESSIONAL),帮助用户进行高效的设计与管理。针对购买后可能出现的技术问题,用户可以通过公司官方网站获得技术支持服务。

    常见问题与解决方案


    - 问题:如何确定正确的导线截面积?
    - 解决方案:根据产品手册中的最大载流电流数据,结合具体应用场景中的电流需求,选择合适的导线截面积。
    - 问题:如果发现接线端子发热,应该如何处理?
    - 解决方案:首先检查连接处是否紧固,并确认所使用的导线规格是否符合产品手册的规定。若问题仍然存在,建议联系制造商寻求进一步的专业指导。

    总结和推荐


    综上所述,RBO 16 BU 接线端子块凭借其卓越的大电流传输能力和广泛的应用范围,成为众多高负载电力系统的理想选择。对于追求安全、高效且可靠的连接解决方案的工程师和系统集成商来说,RBO 16 BU 是一个值得信赖的合作伙伴。因此,我们强烈推荐这款产品给那些需要高性能接线端子的用户。

3244632参数

参数
长*宽*高 164mm(长度)*54.8mm(宽度)

3244632厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3244632数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3244632 3244632数据手册

3244632封装设计

查看详情并下载
Symbol
Footprint
3D Model
