5432520

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

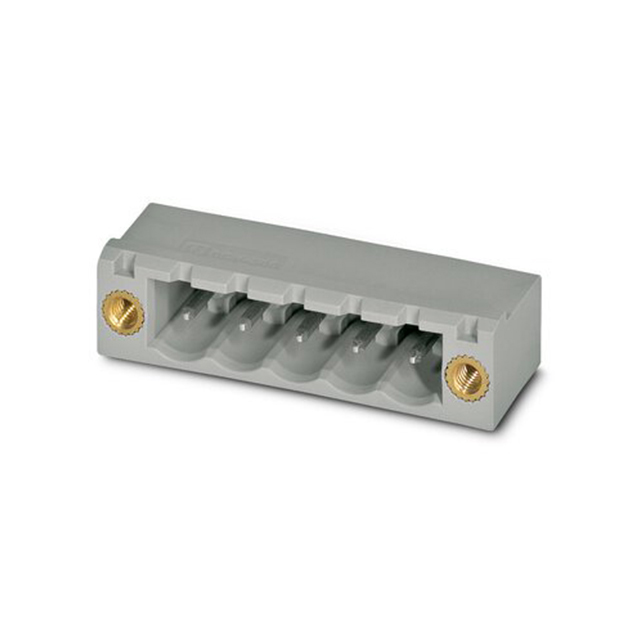

产品描述: 菲尼克斯,BCH-500HF-10GY,PCB插座,接头,公引脚,带罩(4 面) 1 10pin 灰色 通孔安装
供应商型号: Q-5432520
供应商: 期货订购
标准整包数: 100
PHOENIX CONTACT 矩形连接器 - 外壳 5432520

5432520概述

    电子元器件技术手册:BCH-500HF-10 GY PCB连接器

    产品简介


    BCH-500HF-10 GY是一款由Phoenix Contact公司生产的印刷电路板(PCB)连接器。它适用于多种电气应用场合,特别适合用于需要高可靠性和稳定性连接的工业自动化、汽车电子及消费电子产品等领域。此连接器具备优秀的电气性能和机械性能,能够在严苛的工作环境下保持稳定运行。

    技术参数


    - 额定电流(IN): 12 A
    - 额定电压(III/2): 320 V
    - 最大负载电流: 12 A
    - 绝缘材料: 聚酰胺(PA)
    - 阻燃等级(UL 94): V0
    - 颜色: 信号灰色
    - 位置数: 10个
    - 节距(Pitch): 5 mm
    - 长度: 12 mm
    - 引脚尺寸: 1 x 1 mm
    - 孔径: 1.4 mm
    - 绝缘材料组: I级
    - 冲击电压等级(III/3): 4 kV
    - 冲击电压等级(III/2): 4 kV
    - 冲击电压等级(II/2): 4 kV
    - 额定电压(III/3): 250 V
    - 额定电压(III/2): 320 V
    - 额定电压(II/2): 400 V

    产品特点和优势


    1. 高可靠性:额定电流高达12 A,额定电压达到320 V,能够确保电路的稳定运行。
    2. 优秀的机械性能:引脚尺寸为1 x 1 mm,孔径为1.4 mm,保证了良好的接触性能和机械强度。
    3. 防火性能:UL 94 V0等级,具有极高的防火安全性。
    4. 高绝缘性能:耐受4 kV的冲击电压,适合在高压环境中使用。
    5. 多用途连接:适配多种应用领域,如工业自动化、汽车电子和消费电子。

    应用案例和使用建议


    应用场景:
    - 工业自动化:用于连接传感器和控制模块。
    - 汽车电子:用于连接汽车内部的各种控制单元和传感器。
    - 消费电子产品:用于家用电器和智能设备之间的连接。
    使用建议:
    1. 在安装前请仔细检查各部件的完好性和连接准确性。
    2. 建议按照标准EN-VDE进行连接操作以确保安全性和可靠性。
    3. 确保正确的焊接温度和时间,避免因焊接不当导致连接失效。

    兼容性和支持


    该产品属于BCH-HF系列,可与同类产品兼容。制造商提供详尽的技术支持和售后服务,包括技术咨询、维修和更换服务。如有任何问题,请联系制造商获取帮助。

    常见问题与解决方案


    1. 问题:连接器无法牢固固定。
    - 解决方案:检查引脚和孔径尺寸是否匹配,必要时重新进行焊接。
    2. 问题:连接器在高压下失效。
    - 解决方案:确认是否已正确选择符合要求的冲击电压等级,必要时更换更高等级的连接器。
    3. 问题:连接器过热。
    - 解决方案:检查是否有足够的散热措施,减少电流负载或更换更高载流能力的连接器。

    总结和推荐


    综合评估:
    - 高额定电流和电压:保证了稳定的电力传输。
    - 出色的机械性能:增强了连接的稳定性和可靠性。
    - 极佳的安全性能:UL 94 V0等级的阻燃材料提供了更高的安全保障。
    - 多用途应用:适用于多种工业和消费电子设备。
    推荐:
    鉴于该产品的多项优势,我们强烈推荐将其应用于各种需要高可靠性和稳定性连接的应用场景。无论是工业自动化还是消费电子设备,BCH-500HF-10 GY都是一款值得信赖的选择。

5432520参数

参数
颜色 灰色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 10pin
类型 接头,公引脚,带罩(4 面)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5432520厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5432520数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5432520 5432520数据手册

5432520封装设计

查看详情并下载
Symbol
Footprint
3D Model
