3247054

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,大电流接线端子,UKH95-FE,大电流连接器, UKH 95系列, 螺钉端接, 232A
供应商型号: 3247054
供应商: 国内现货
标准整包数: 5

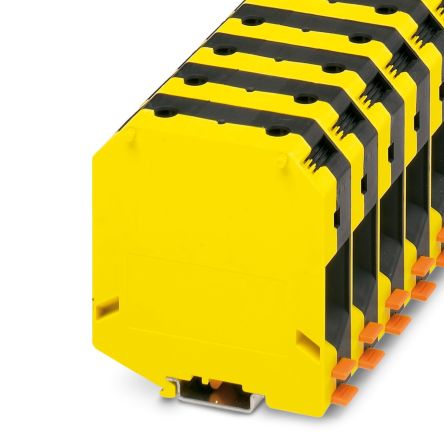

PHOENIX CONTACT 端子 - 电线接头端子 3247054

3247054概述

    # 高电流连接器 UKH 95-FE 产品技术手册

    产品简介


    高电流连接器 UKH 95-FE 是一种用于电力传输系统的重要电子元器件。它通过可靠的螺钉连接方式确保电力的安全传输。此连接器广泛应用于工业控制、能源管理及各种高电流需求的设备中。例如,它可以在铁路系统、风力发电站和数据中心等场合中发挥作用。

    技术参数


    | 参数 | 值 |

    | 连接方法 | 螺钉连接 |
    | 导线截面积 | 固体导线:25 mm² 至 95 mm²;绞合导线:35 mm² 至 95 mm² |
    | AWG 规格 | 固体导线:4 至 3/0;绞合导线:2 至 3/0 |
    | 最大负载电流 | 232 A(对应于 95 mm² 导线) |
    | 额定电压 | 1000 V |
    | 绝缘材料 | PA |
    | 灭火等级 | UL 94 V0 |
    | 尺寸 | 宽度:25 mm;长度:83 mm;高度(NS 35/15):97.5 mm;高度(NS 32):95.5 mm |
    | 松紧扭矩 | 最小 15 Nm,最大 20 Nm |
    | 端子排数量 | 1 层 2 个端子 |

    产品特点和优势


    1. 三面中心定位技术:通过三面中心定位技术,确保电缆连接可靠。
    2. 低接触电阻:由于接触面的肋状设计,实现了极低的接触电阻。
    3. 弹簧加载螺丝锁紧机制:这种锁紧机制提供更稳固的连接,减少因震动而松动的可能性。
    4. UL 和 ATEX 认证:通过多项国际认证,保证产品的安全性和可靠性。
    5. 广泛的应用范围:适用于多种高电流场景,如铁路系统、风电场和数据中心。

    应用案例和使用建议


    应用案例
    - 铁路系统:在铁路系统的电力分配中,高电流连接器 UKH 95-FE 可以用于连接电力机车的电缆。
    - 风力发电站:在风力发电站中,这些连接器可以用于连接风力发电机的电缆,保证电力的稳定输出。
    使用建议
    - 保持适当的扭矩:在安装时,请务必使用适当的扭矩(15 Nm 到 20 Nm),以确保连接的稳固性。
    - 使用正确的导线:根据手册提供的导线规格选择合适的导线,避免因为导线规格不匹配导致的安全隐患。

    兼容性和支持


    - 兼容性:该连接器与标准尺寸为 NS 35/15 和 NS 32 的安装轨兼容。
    - 支持和服务:制造商提供了详尽的技术文档和支持服务,确保用户在安装和使用过程中得到充分的指导和技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 如何确保连接稳固? | 确保使用合适的扭矩进行连接(15 Nm 至 20 Nm),并定期检查连接状态。 |
    | 如何连接铝制导线? | 在连接铝制导线前,请参考下载区域内的进一步说明。 |
    | 如何处理接触电阻过高的情况? | 检查连接部分是否有氧化或污染,清洁后重新连接。 |

    总结和推荐


    高电流连接器 UKH 95-FE 在设计上具有多方面的优越性能,无论是从安全性、耐用性还是从兼容性角度来看,都表现出色。尤其适用于高电流传输的场合,如铁路系统和风力发电站等。对于需要高性能连接器的应用场景,推荐使用此款产品。

3247054参数

参数
长*宽*高 83mm(长度)*25mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3247054厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3247054数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3247054 3247054数据手册

3247054封装设计

查看详情并下载
Symbol
Footprint
3D Model
