1767449

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

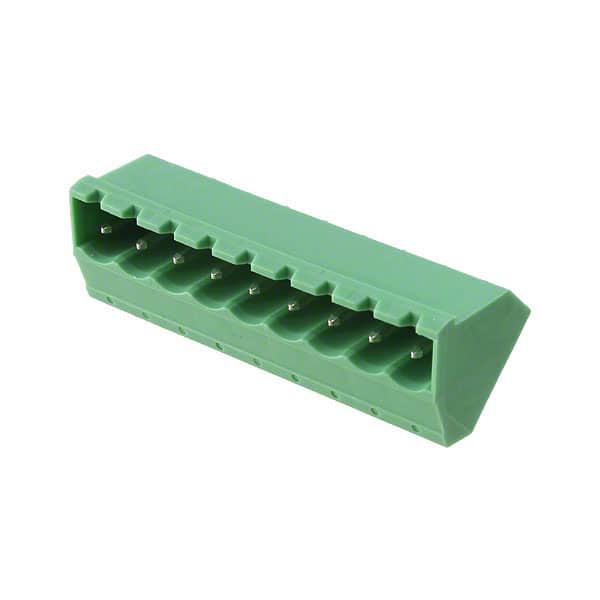

产品描述: 菲尼克斯,SMSTBA2,5/9-G-5,08,PCB插座,接头,公引脚,带罩(4 面) 1 9pin 绿色 通孔安装 16.5mm*47.72mm*18.3mm
供应商型号: JY-1767449
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1767449

1767449概述

    电子元器件产品技术手册:SMSTBA 2,5/ 9-G-5,08

    1. 产品简介


    SMSTBA 2,5/ 9-G-5,08 是一种插头基座,广泛应用于电气和自动化控制领域。它通过提供安全可靠的电气连接,适用于需要高密度布线的应用场合。该产品主要用于电路板上的导线连接,特别适用于空间受限的应用场景。

    2. 技术参数


    - 基础信息
    - 接口方向:45° 插入方向
    - 颜色:绿色
    - 接触表面:镀锡
    - 组装方式:焊接
    - 尺寸与位置
    - 长度:16.5 mm
    - 跨距(Pitch):5.08 mm
    - 针间距:1 mm x 1 mm
    - 孔径:1.4 mm
    - 数量:9 个位置
    - 电气参数
    - 额定电流:12 A
    - 额定电压(III/2):320 V
    - 最大负载电流:12 A
    - 额定冲击电压(III/3):4 kV
    - 额定冲击电压(III/2):4 kV
    - 额定电压(II/2):630 V
    - 使用范围 UL/CUL:300 V,15 A(Use Group B);300 V,10 A(Use Group D)
    - 材料属性
    - 绝缘材料:PBT
    - 阻燃等级:UL 94 V0
    - 认证与分类
    - CSA、UL 认证、VDE 生产监控认证、cUL 认证、GOST 认证、IECEE CB Scheme、cULus 认证
    - eCl@ss 分类:272607xx, 27260701, 27260704, 27440402
    - ETIM 分类:EC002637
    - UNSPSC 分类:30211810, 39121409

    3. 产品特点和优势


    - 紧凑设计:插头基座的设计可以有效节省空间,特别适合空间受限的场合。
    - 高可靠性:采用优质的绝缘材料和耐高温设计,确保长期稳定可靠运行。
    - 多重认证:获得多项国际标准认证,如 CSA、UL、VDE 等,确保产品符合全球市场的要求。
    - 易于安装:组装方式简单,焊接固定,方便快捷。

    4. 应用案例和使用建议


    - 应用场景:适用于印刷电路板上的导线连接,如工业自动化控制系统、家用电器控制面板等。
    - 使用建议:
    - 在组装时注意针间距和孔径的一致性,以确保电气连接的安全可靠。
    - 使用配套的配件如标记卡和插头组件,提高系统整体的可读性和可维护性。
    - 定期检查和清洁产品,以保持良好的电气接触和延长使用寿命。

    5. 兼容性和支持


    - 兼容性:产品设计灵活,可与其他凤凰接触器公司的相关组件配套使用,例如 MSTB-BL 键帽、SK 5,08/3,8 标记卡等。
    - 支持服务:凤凰接触器公司提供详尽的技术文档和在线支持,帮助用户正确安装和使用产品。同时,还有丰富的配件选择,确保系统的完整性和可靠性。

    6. 常见问题与解决方案


    - 问题1:电气连接不稳定。
    - 解决方案:确保针间距和孔径一致,并检查焊接质量。
    - 问题2:无法识别认证标志。
    - 解决方案:确认产品型号是否匹配,并查看最新的技术文档以了解最新的认证信息。
    - 问题3:标记不清。
    - 解决方案:使用配套的标记卡进行标识,或者手动使用 Marker pen 进行标注。

    7. 总结和推荐


    SMSTBA 2,5/ 9-G-5,08 插头基座凭借其紧凑的设计、可靠的电气性能以及广泛的认证支持,在众多应用场景中表现出色。我们强烈推荐此产品用于需要高效、可靠电气连接的场合。无论是工业自动化还是家庭控制面板,这款插头基座都能为用户提供卓越的解决方案。

1767449参数

参数
紧固类型 -
排数 1
触头端接 -
针脚数 9pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
长*宽*高 16.5mm*47.72mm*18.3mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
