2200325

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MSTBO2,5/4-G1PLGY7035,PCB插座,接头,公引脚,带罩(2 面) 1 4pin 灰色 通孔安装
供应商型号: 3518112
供应商: element14
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 2200325

2200325概述


    产品简介

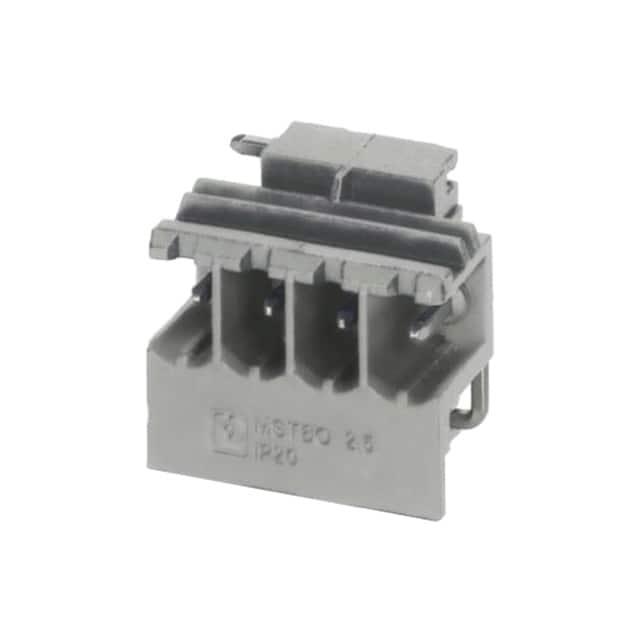

    MSTBO 2,5/4-G1PL GY7035 PCB Header
    MSTBO 2,5/4-G1PL GY7035是一款专为印刷电路板(PCB)设计的接线端子,属于标准类型的接线端子。其主要功能是提供可靠且安全的电气连接。该产品广泛应用于工业自动化、电力系统、通信设备等多个领域。

    技术参数


    - 基本属性
    - 类型:PCB接线端子
    - 产品系列:MSTBO 2,5/..-G1PL
    - 规格:标准
    - 针数:4个
    - 跨距:5 mm
    - 连接数:4个
    - 排数:1排
    - 电位数:4个
    - 电气特性
    - 额定电流:16 A
    - 额定电压(III/3):320 V
    - 接触电阻:1.44 mΩ
    - 耐冲击电压(III/3):4 kV
    - 绝缘耐压(III/2):320 V
    - 绝缘耐冲击电压(III/2):4 kV
    - 绝缘耐压(II/2):630 V
    - 绝缘耐冲击电压(II/2):4 kV
    - 机械特性
    - 安装方式:波峰焊接
    - 引脚布局:直线排列
    - 引脚长度:3.5 mm
    - 引脚尺寸:1 x 1 mm
    - 引脚间距:5.00 mm
    - 孔径:1.4 mm
    - 材料特性
    - 接触材料:铜合金
    - 表面处理:锡镀层
    - 外壳颜色:浅灰色(7035)
    - 绝缘材料:PA(聚酰胺)
    - 相对跟踪指数(CTI):600
    - 燃烧等级(UL 94):V0
    - 熔丝温度指数(GWFI):850
    - 熔丝点温度(GWIT):775
    - 压痕试验温度:125 °C
    - 环境条件
    - 工作温度范围:-40 °C 至 105 °C(根据降额曲线调整)
    - 存储/运输温度范围:-40 °C 至 55 °C
    - 相对湿度(存储/运输):30% 至 70%
    - 安装温度范围:-5 °C 至 100 °C

    产品特点和优势


    - 高可靠性:该接线端子采用高性能材料制造,具备良好的耐高温和耐腐蚀性能,适用于严苛的工作环境。
    - 安全性高:产品经过严格的绝缘耐压和冲击电压测试,确保长期稳定运行。
    - 易于安装:采用波峰焊接安装方式,方便快捷,降低安装成本。
    - 兼容性强:该产品可与多种标准的接插件系统(如COMBICON MSTB 2,5)兼容,具有广泛的适用性。

    应用案例和使用建议


    应用案例
    MSTBO 2,5/4-G1PL GY7035接线端子被广泛用于工业自动化系统中的电力分配和信号传输。例如,在大型数据中心中,该接线端子可用于配电柜内的电源分配,确保电力供应的稳定性和可靠性。在电力系统的控制中心,它可以作为关键节点的连接部件,保证信号传输的高效和安全。
    使用建议
    - 正确选择尺寸:在安装时,务必确认引脚间距和孔径与电路板的设计相符,避免不必要的返工。
    - 遵循焊接工艺:建议按照制造商推荐的焊接参数进行波峰焊接,以确保最佳的电气连接效果。
    - 考虑环境因素:安装时需考虑环境温度和湿度的影响,确保产品能够在预期的工作环境中正常运行。

    兼容性和支持


    - 兼容性:MSTBO 2,5/4-G1PL GY7035与COMBICON MSTB 2,5插接系统兼容,便于与现有的电路板设计集成。
    - 支持和服务:制造商提供了详细的用户手册和技术支持服务,用户可以访问产品详情页面下载相关的认证证书和用户文档,以获得更全面的技术支持。

    常见问题与解决方案


    - Q: 该产品在什么条件下需要降额?
    - A: 由于该产品的额定工作温度范围为-40 °C 至 105 °C,建议在极端温度下使用时参考制造商提供的降额曲线,确保安全运行。

    - Q: 如何确保接线端子的连接稳定性?
    - A: 安装时,应确保引脚牢固插入,并且焊接过程中要严格按照工艺参数操作,以达到最佳的连接效果。

    - Q: 该产品是否有防护措施防止灰尘进入?
    - A: 该产品的外壳采用密封设计,能够有效防止灰尘进入,但在实际安装过程中仍需注意环境清洁度,避免积尘影响电气性能。

    总结和推荐


    MSTBO 2,5/4-G1PL GY7035接线端子凭借其高可靠性、良好兼容性和易用性,成为众多工业自动化项目中的优选产品。其优异的电气性能和广泛的适用范围使其在电力分配和信号传输中表现出色。我们强烈推荐这款产品给需要高可靠性和长寿命电气连接解决方案的应用场合。

2200325参数

参数
排数 1
触头端接 -
针脚数 4pin
类型 接头,公引脚,带罩(2 面)
颜色 灰色
触头类型 -
紧固类型 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

2200325厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2200325数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 2200325 2200325数据手册

2200325封装设计

查看详情并下载
Symbol
Footprint
3D Model
