5433079

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,BCH-500VS-8GY,PCB插座,接头,公引脚,带罩(4 面) 1 8pin 灰色 通孔安装 42mm(长度)*8.6mm(高度)
供应商型号: PYA-5433079
供应商: 海外现货
标准整包数: 100

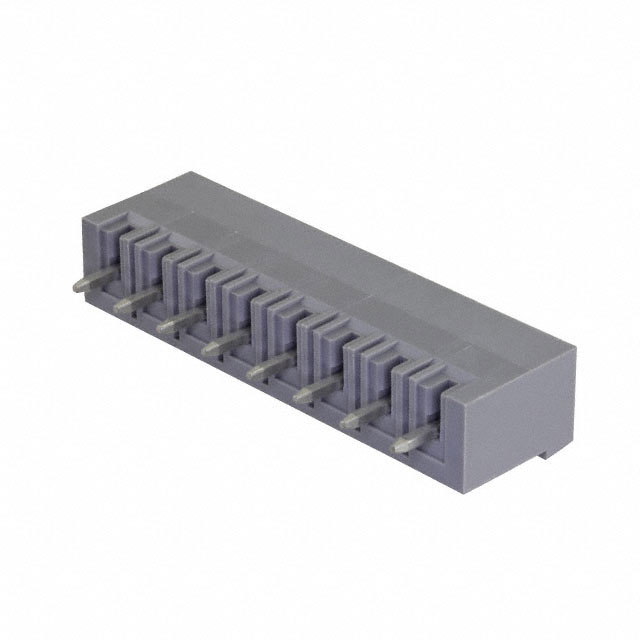

PHOENIX CONTACT 矩形连接器 - 外壳 5433079

5433079概述

    # PHOENIX CONTACT BCH-500VS-8 GY 技术手册

    产品简介


    PHOENIX CONTACT的BCH-500VS-8 GY是一款印刷电路板连接器。这款连接器具备8个位置,适用于需要高电流承载能力和可靠连接的应用场景。产品具有信号灰色涂层,适用于多种电气及自动化系统,确保稳定的数据传输和电力传输。

    技术参数


    以下是BCH-500VS-8 GY的关键技术参数:
    - 额定电流(IN): 12 A
    - 最大负载电流: 12 A
    - 额定电压 (III/2): 320 V
    - 绝缘材料: PA(聚酰胺)
    - 防护等级: 按照UL 94 V0标准为V0级别
    - 接触表面: 锡镀层
    - 引脚尺寸: 1.0 x 1.0 mm
    - 孔径: 1.4 mm
    - 长度: 8.6 mm
    - 宽度: 42 mm
    - 高度: 15.9 mm
    - 安装方式: 波峰焊接
    - 额定冲击电压:
    - (III/3) 4 kV
    - (III/2) 4 kV
    - (II/2) 4 kV
    - 认证: UL Recognized / VDE报告 / cUL Recognized / IECEE CB Scheme / cULus Recognized

    产品特点和优势


    1. 高电流承载能力: 该连接器可以承载高达12 A的电流,适合高电流需求的应用。
    2. 可靠性: 经过UL和VDE认证,确保产品的安全性和可靠性。
    3. 易用性: 可通过波峰焊接方便安装,简化组装过程。
    4. 环保材料: 使用PA(聚酰胺)作为绝缘材料,符合RoHS标准,确保无害物质排放。

    应用案例和使用建议


    BCH-500VS-8 GY适用于工业自动化控制、能源管理系统和通信设备等领域。对于工业自动化控制板卡来说,它能有效实现多通道数据和电力传输。
    使用建议:
    - 在焊接前,确保连接器位置正确无误,防止焊接后无法调整。
    - 使用适配的填充插头和标记卡片,以增加系统的可读性和安全性。
    - 定期检查连接器的状态,特别是当系统运行时间较长时,以避免潜在故障。

    兼容性和支持


    BCH-500VS-8 GY与多种标准兼容,如EN-VDE和UL标准,可与各种PCB和设备兼容。PHOENIX CONTACT提供全面的技术支持和售后服务,确保客户获得最佳使用体验。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查焊接质量,确保焊接牢固。 |
    | 高温环境下工作不稳定 | 确认安装位置远离高温区域,或考虑使用耐高温材料。 |

    总结和推荐


    BCH-500VS-8 GY是一款高品质的印刷电路板连接器,适用于多种工业应用场景。它的高电流承载能力和可靠的安全认证使其成为理想的解决方案。鉴于其出色的性能和广泛的应用范围,强烈推荐使用这款连接器。

5433079参数

参数
类型 接头,公引脚,带罩(4 面)
颜色 灰色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 8pin
长*宽*高 42mm(长度)*8.6mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5433079厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5433079数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5433079 5433079数据手册

5433079封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 1.8172
库存: 4023
起订量: 200 增量: 100
交货地:
最小起订量为:100
合计: ¥ 181.72
