1767050

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,GMSTBVA2,5HC/6-G-7,62,PCB插座,Phoenix Contact 7.62mm间距6p插拔式接线端子 插座头, GMSTBVA 2.5 HC/ 6-G-7.62系列, 630.0 v, 焊接
供应商型号: 651-1767050
供应商: Mouser
标准整包数: 1

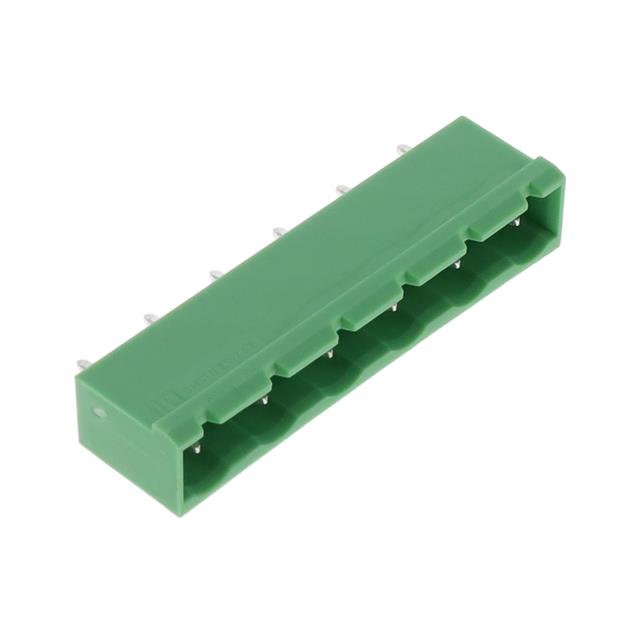

PHOENIX CONTACT 矩形连接器 - 外壳 1767050

1767050概述

    # Phoenix Contact GMSTBVA 2,5 HC/6-G-7,62 技术手册解析

    产品简介


    本产品是适用于印刷电路板的连接器——GMSTBVA 2,5 HC/6-G-7,62,产品编号为1767050。该连接器主要用于连接电路板之间的信号传输。其主要功能在于提供一种高效、安全、可靠的电连接方式,广泛应用于自动化控制、通信系统、工业电子等领域。

    技术参数


    | 参数 | 值 |

    | 额定电流 (IN) | 16 A |
    | 额定电压 (III/3) | 400 V |
    | 额定电压 (III/2) | 630 V |
    | 额定电压 (II/2) | 630 V |
    | 最大负载电流 | 16 A |
    | 绝缘材料 | PA |
    | 阻燃等级 (UL 94) | V0 |
    | 色彩 | 绿色 |
    | 触点表面 | 锡镀层 |
    | 引脚间距 (Pitch) | 7.62 mm |
    | 触点数量 | 6个 |
    | 包装单位 | 每包1个 |
    | 最小订购量 | 50个 |
    | 国家原产地 | 德国 |

    产品特点和优势


    1. CR-MSTB编码节段保护:有效防止错误安装。
    2. 垂直插头设计:GMSTBVA 2,5 HC 垂直插头便于与其他GMSTB 2,5 HCV插头组合使用。
    3. 紧凑型设计:引脚间距仅为7.62 mm,适合空间有限的应用场合。
    4. 高阻燃性:达到UL 94 V0标准,确保安全可靠。
    5. 广泛认证:UL Recognized / cUL Recognized / GOST / cULus Recognized等多项认证,保证了产品在国际市场的广泛适用性。

    应用案例和使用建议


    应用案例
    - 自动化控制系统:GMSTBVA 2,5 HC/6-G-7,62 可用于连接自动化设备中的各种传感器、执行器及其他组件,提供可靠的电连接。
    - 通信系统:在电信基础设施中,该连接器可用于交换机和路由器之间的连接,确保稳定的数据传输。
    使用建议
    - 在安装过程中,请严格按照技术手册中的要求进行焊接操作,以避免因焊接不当导致接触不良。
    - 使用前请确认设备的额定电压和电流,以免过载。
    - 如需进行布线规划,请考虑连接器的物理尺寸及布局需求,以便合理分配空间。

    兼容性和支持


    该连接器与GMSTB 2,5 HCV插头具有良好的兼容性,适用于多种型号的PCB。此外,制造商提供了详尽的技术文档和支持服务,确保用户能够顺利进行安装和维护。

    常见问题与解决方案


    1. 问:连接器接触不良怎么办?
    - 答:检查连接器是否已正确焊接,触点是否清洁无氧化。如发现异常,需重新焊接或清理后再试。

    2. 问:长时间使用后,接触电阻增大如何处理?
    - 答:定期清洁连接器,检查焊点是否松动,必要时更换连接器。

    3. 问:如何确认安装正确无误?
    - 答:安装完成后,请使用万用表检测连接情况,确保所有引脚均已正常连接。

    总结和推荐


    综合评估
    - 主要优点:紧凑的设计、高安全性(阻燃性)、广泛的认证、可靠的电气性能、良好的兼容性以及出色的制造工艺。

    结论
    基于以上技术参数、产品特点及广泛应用场景的考量,强烈推荐此款连接器用于需要高度可靠电连接的应用场合。无论是对于专业工程师还是普通用户而言,GMSTBVA 2,5 HC/6-G-7,62 都是一个非常实用且值得信赖的选择。

1767050参数

参数
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 6pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
长*宽*高 8.6mm*45.72mm*15.9mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1767050厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1767050数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1767050 1767050数据手册

1767050封装设计

查看详情并下载
Symbol
Footprint
3D Model
