5442594

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,BCH-508HS-8GN,PCB插座,接头,公引脚,带罩(4 面) 1 8pin 绿色 通孔安装 42.56mm(长度)*12mm(高度)
供应商型号: JY-5442594
供应商: 云汉优选
标准整包数: 1

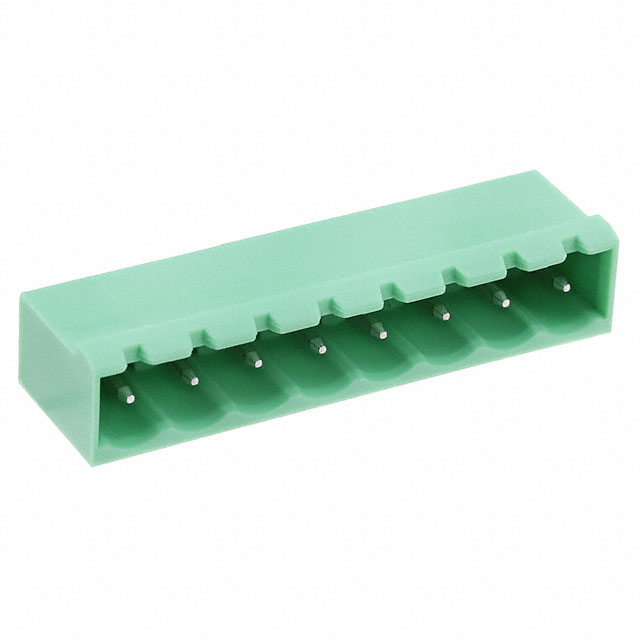

PHOENIX CONTACT 矩形连接器 - 外壳 5442594

5442594概述

    电子元器件产品技术手册:BCH-508HS-8 GN印刷电路板连接器

    产品简介


    BCH-508HS-8 GN是一款高性能的印刷电路板连接器,属于Phoenix Contact公司的产品线之一。该连接器主要用于连接电子电路中的印刷电路板(PCB),其主要功能是实现电能和信号的高效传输。广泛应用于自动化控制系统、工业电子设备、通信系统等领域。

    技术参数


    - 额定电压:III/2等级为320V,II/2等级为400V,III/3等级为250V
    - 额定电流:12A
    - 绝缘材料:PA(聚酰胺)
    - 引脚间距:5.08mm
    - 引脚直径:1mm
    - 焊接针长度:3.5mm
    - 色号:pastel green(淡绿色)
    - 引脚表面:镀锡
    - 安装方式:焊锡安装
    - 最小包装量:100个/包
    - 单件重量(不包括包装):3.2g
    - 包装单位:1个/包
    - 原产地:中国
    - 冲击电压等级(III/3):4kV
    - 冲击电压等级(III/2):4kV
    - 冲击电压等级(II/2):4kV
    - 标准认证:UL Recognized / cUL Recognized / VDE Gutachten mit Fertigungsüberwachung / IECEE CB Scheme / cULus Recognized

    产品特点和优势


    - 高可靠性:采用优质材料制造,具有良好的抗冲击和耐高温性能。
    - 高效的电气连接:具备优良的导电性能,可确保稳定的电能传输。
    - 易于安装:采用焊接方式安装,安装过程简单快捷。
    - 广泛的应用范围:适用于多种工业环境,特别是对安全性和稳定性要求较高的场合。

    应用案例和使用建议


    - 工业控制:在工业自动化控制系统中,BCH-508HS-8 GN可用于连接各种传感器和执行器。
    - 通信设备:在通信设备中,此连接器可用于连接电源和信号模块。
    - 消费电子产品:在一些高端消费电子产品中,此连接器也可用于内部电路板间的连接。
    - 使用建议:在使用过程中,注意保持良好的散热环境,避免因过热导致连接失效。定期检查连接器的状态,以确保长期可靠运行。

    兼容性和支持


    - 兼容性:该连接器可以与其他标准的印刷电路板连接器兼容。
    - 技术支持:Phoenix Contact提供详细的用户手册和技术支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问:如何正确安装该连接器?
    答:确保连接器安装位置准确,焊锡温度适中,避免虚焊。
    2. 问:如何检查连接器是否正常工作?
    答:使用万用表测量连接器的导通性,确保没有断路或短路。
    3. 问:该连接器能否承受高电压冲击?
    答:该连接器具备一定的冲击电压等级,但仍需注意使用环境和条件。

    总结和推荐


    综上所述,BCH-508HS-8 GN印刷电路板连接器以其高可靠性和优异的电气性能,在众多工业和商业应用中表现出色。它在连接稳定性和安全性方面表现突出,且具有广泛的兼容性,适合各种复杂的应用场景。因此,强烈推荐在需要高可靠性和稳定性的项目中使用该产品。

5442594参数

参数
紧固类型 -
排数 1
触头端接 -
针脚数 8pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
长*宽*高 42.56mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5442594厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5442594数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5442594 5442594数据手册

5442594封装设计

查看详情并下载
Symbol
Footprint
3D Model
