1787153

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

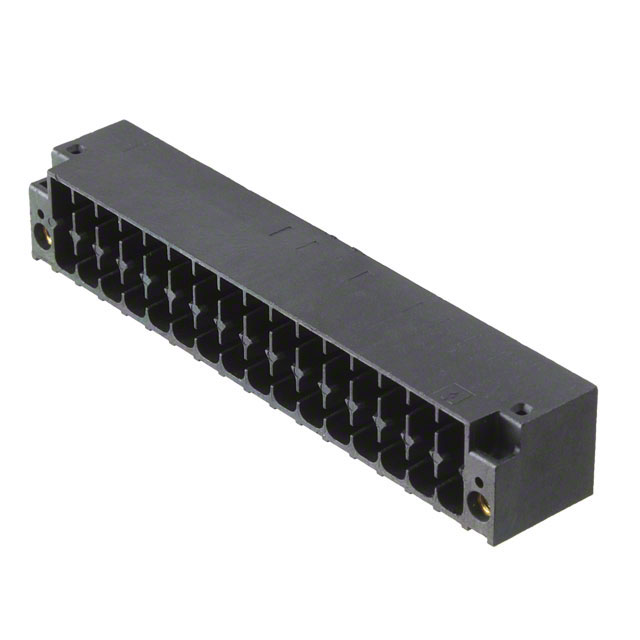

产品描述: 菲尼克斯,DMC1,5/16-G1F-3,5-LRP20THR,PCB插座,接头,公引脚,带罩(4 面) 2 32pin 黑色 通孔安装 56.8mm*63mm*11.6mm
供应商型号: JY-1787153
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1787153

1787153概述


    产品简介


    本文档介绍了德国Phoenix Contact公司生产的印刷电路板连接器——DMC 1.5/16-G1F-3.5-LR(产品型号P20THR,产品编号1787153)。该产品是一种双层高密度表面贴装及通孔插装连接器,适用于印刷电路板上的电气连接。其主要功能是提供可靠且高效的电路板连接解决方案,广泛应用于工业自动化、通信设备、控制系统等多个领域。

    技术参数


    - 电气特性:
    - 额定电流:8A
    - 最大负载电流:8A
    - 额定电压:II/2级为250V,III/2级为160V,III/3级为2.5kV
    - 绝缘材料:LCP
    - 阻燃等级:UL 94 V0
    - 机械特性:
    - 接触表面:锡
    - 焊接方式:SMD/THT/THR
    - 色彩:黑色
    - 外形尺寸:长度11.6mm,高度12.8mm
    - 插针间距:3.5mm
    - 每排插针数:16个
    - 单位包装数量:1个
    - 国家原产地:德国

    产品特点和优势


    1. 多功能组合:DMC 1.5/16-G1F-3.5-LR的插座头部可以与具有螺丝法兰或锁扣释放机构的插头相匹配。
    2. 通用兼容性:其边缘到第一排孔的距离为8mm,符合MC头部标准。
    3. 超小尺寸:特别适合表面贴装和波峰焊接工艺。
    4. 耐用性强:符合UL和CUL认证标准。

    应用案例和使用建议


    DMC 1.5/16-G1F-3.5-LR连接器适用于需要高密度布线和复杂电路设计的场合,如PLC控制板、工业计算机接口、通信模块等。考虑到使用过程中的可靠性,建议用户在选择合适位置安装时确保连接器周围有足够的空间用于散热。同时,考虑到成本效益和生产效率,在大批量生产中推荐使用自动化装配生产线。

    兼容性和支持


    此产品可与市场上常见的多种电子元件配合使用。制造商提供了详尽的技术文档和用户手册,以确保正确的安装与维护。对于定制需求或特殊项目,也提供了专业的技术支持服务。

    常见问题与解决方案


    1. 问题:连接器是否支持高湿度环境?
    解决方案:DMC 1.5/16-G1F-3.5-LR采用的绝缘材料LCP具备优异的防潮性能,能够满足大部分工业环境下的需求。

    2. 问题:如何判断连接器的正负极?
    解决方案:在连接器外壳上通常会有清晰的标识来区分正负极,另外也可以通过测量引脚上的电阻值来进行确认。

    3. 问题:连接器在高温环境下工作会否影响使用寿命?
    解决方案:该系列连接器符合UL 94 V0级别的阻燃标准,即使在极端温度条件下也能保持良好的电气性能和稳定性。

    总结和推荐


    综上所述,DMC 1.5/16-G1F-3.5-LR是一款高效可靠的印刷电路板连接器,凭借其紧凑的设计、出色的电气性能以及广泛的适用范围,在多个行业均表现出色。我们强烈推荐使用此产品以提升您的系统集成度和安全性。

1787153参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 32pin
类型 接头,公引脚,带罩(4 面)
颜色 黑色
长*宽*高 56.8mm*63mm*11.6mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
