1705478

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,排针,PST1,3/3-H-5,0,Phoenix Contact 5.0mm间距3p插拔式接线端子 排针, PST 1.3/ 3-H-5.0系列, 400.0 v, 焊接
供应商型号: 651-1705478
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 电线接头端子 1705478

1705478概述


    产品简介

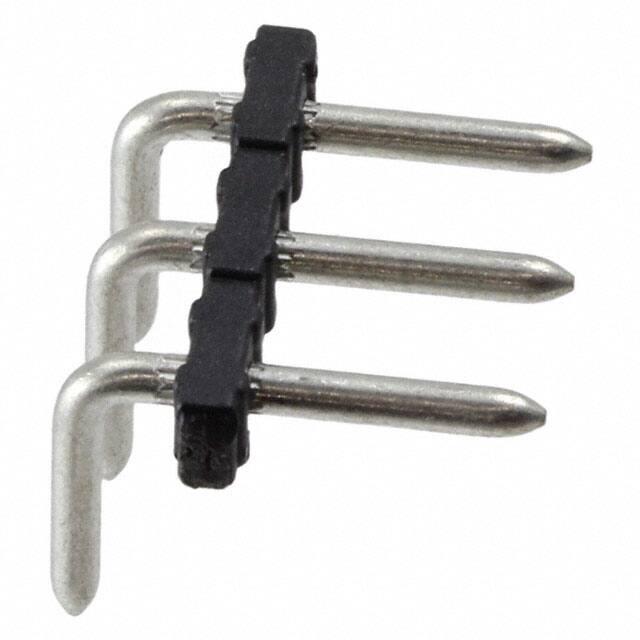

    这款电子元器件是名为COMBICON的连接器系列中的针条(Pin Strip)。主要功能是在电气系统中提供可靠的电连接,适用于多种工业自动化、控制及配电应用领域。它具有高度可靠的设计和多种电气特性,适用于广泛的工程设计需求。

    技术参数


    基本参数
    - 针条型号:PST 1,3/3-H-5,0
    - 额定电压:250 V(III/3),320 V(III/2),400 V(II/2)
    - 额定电流:12 A(根据所使用的插头而定)
    - 接触表面:锡涂层(Sn)
    - 接触连接类型:针型
    - 交叉截面:1.5 mm²
    - 色彩:黑色
    - 镀层材料:铜合金
    - 焊接方式:表面贴装(THR)、波峰焊接(Wave Soldering)
    尺寸和安装
    - 针间距:5 mm
    - 宽度:15 mm
    - 高度:9.6 mm
    - 长度:12.5 mm
    - 已安装高度:2.8 mm
    - 焊接引脚长度:6.8 mm
    - 引脚直径:1.3 mm
    - 电路板孔径:1.5 mm
    环境条件
    - 操作温度范围:-40°C至100°C
    - 存储/运输温度范围:-40°C至70°C
    - 相对湿度范围(存储/运输):30%至70%
    - 安装温度范围:-5°C至100°C
    认证与标准
    - cULus认证
    - 符合IEC 60695、IEC 60664-1和RoHS标准

    产品特点和优势


    1. 适用性强:适合波峰焊接和回流焊接过程,适用于广泛的工业应用场景。
    2. 卓越的接触可靠性:采用高导电率的锡镀层,确保长期稳定且低阻抗的电气连接。
    3. 耐高温设计:由高温耐受塑料制成,适用于复杂的热环境。
    4. 多样化安装方式:支持通过螺丝固定的焊盘进行安装,同时具备较强的机械强度和电气绝缘能力。
    5. 环境友好:符合欧盟RoHS、REACH等环保标准,无有害物质残留。

    应用案例和使用建议


    应用案例
    - 工业控制系统:用于各种PLC控制系统,确保稳定的信号传输。
    - 自动化生产线:广泛应用于各类自动化设备的连接点,提高生产效率。
    - 电力分配系统:在电力系统中作为配电箱内的关键连接部件。
    使用建议
    - 在高湿度环境中使用时,需定期检查连接器是否有腐蚀现象。
    - 安装过程中避免过度扭曲针条,以保持良好的接触效果。
    - 建议与配套插头一同使用,确保达到最佳电气和机械性能。

    兼容性和支持


    - 兼容性:该针条适用于COMBICON PIN STRIP系列中的其他配件。
    - 技术支持:客户可访问Phoenix Contact官方网站获取详细的技术文档和支持服务。

    常见问题与解决方案


    问题1:焊接过程中出现虚焊现象
    - 解决方法:检查焊接设备是否正常工作,并确保焊接温度和时间符合要求。使用放大镜仔细检查焊接点,必要时重新焊接。
    问题2:接触电阻偏高
    - 解决方法:清洁连接器接口,并检查锡镀层是否有损伤。如发现问题,考虑更换新的连接器。
    问题3:安装过程中出现定位不准
    - 解决方法:确保安装位置准确无误,可以参考产品手册上的安装说明逐步操作。

    总结和推荐


    优点

    总结


    - 广泛应用性:适用于多个工业应用领域。
    - 高可靠性:经过严格测试,能够在恶劣环境下保持稳定的工作状态。
    - 方便的安装方式:提供多种安装选项,便于安装调试。
    - 环境友好:符合多项环保标准,安全可靠。
    综合评估
    综合来看,这款COMBICON针条在性能和应用方面表现优异,特别适合于需要高效、可靠连接的应用场合。强烈推荐在类似需求中使用此产品。

1705478参数

参数
长*宽*高 15mm(长度)*12.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

1705478厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1705478数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 1705478 1705478数据手册

1705478封装设计

查看详情并下载
Symbol
Footprint
3D Model
