3240220

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,O型电缆端头,C-RCI10/M6,
供应商型号: PYA-3240220
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 端子 - 电线接头端子 3240220

3240220概述

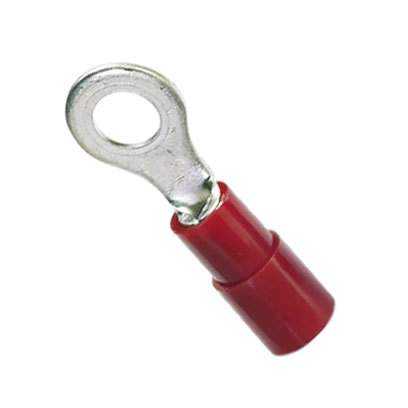

    # Phoenix Contact C-RCI 10/M6 绝缘环形电缆接头

    产品简介


    Phoenix Contact C-RCI 10/M6 是一种绝缘环形电缆接头,适用于10平方毫米导线,并采用M6螺纹固定。这些环形电缆接头设计用于电力连接应用,具有出色的稳定性和电气性能,适用于工业控制、建筑布线及各种设备中的电力传输。

    技术参数


    尺寸参数
    - 长度(b):31.3mm
    - 宽度(a):11mm
    - 最大剥线长度:11mm
    - 绝缘套管长度(c):16mm
    - 绝缘护套内径(d):7.5mm
    - 螺钉中心距绝缘套管距离(e):19.3mm
    - 内径(f):6.5mm
    - 材料厚度(g):1.1mm
    环境条件
    - 操作温度范围:-20°C 至 105°C
    - 组装温度范围:-20°C 至 100°C
    - 储存/运输最佳温度:20°C,相对湿度(RH)50%
    - 短期温度:可达100°C
    其他参数
    - 颜色:红色
    - 剥线长度:11mm
    - 材质:铜
    - 绝缘材质:PA
    - 表面处理:镀锡
    - 燃烧等级:UL 94 V2
    标准和法规
    - 按照JIS, UL, CSA标准设计
    - 符合RoHS标准,无有害物质超过阈值
    - EAC认证

    产品特点和优势


    1. 绝缘塑料套筒:提供有效的电绝缘保护,防止腐蚀和短路。
    2. EASY ENTRY系统:锥形套筒设计使得导体插入更加容易且准确,减少安装错误。
    3. 高强度材料:采用铜和镀锡表面处理,提高抗腐蚀性和连接稳定性。
    4. 阻燃性:达到UL 94 V2燃烧等级,确保安全使用。

    应用案例和使用建议


    C-RCI 10/M6 可广泛应用于需要高可靠性电力连接的场合,如电机控制、电源配电盘及自动化设备中的连接点。使用时应注意正确剥线长度,确保导体完全插入并压紧以获得良好连接。对于复杂电路或高温环境下,可考虑使用额外防护措施以增加稳定性。

    兼容性和支持


    - 该产品与各种10平方毫米导线和M6螺纹接口高度兼容。
    - Phoenix Contact 提供全面的技术支持和售后服务,确保客户能够顺利安装和维护设备。

    常见问题与解决方案


    1. 剥线时出现损坏:
    - 解决方案:严格按照推荐的剥线长度进行操作,并使用合适的工具避免损伤导体。
    2. 接触不良:
    - 解决方案:确保导体完全插入并压紧接头,同时检查螺纹是否有异物阻碍连接。
    3. 长期使用后松动:
    - 解决方案:定期检查连接处的紧固情况,必要时重新压紧。

    总结和推荐


    综上所述,C-RCI 10/M6 是一款性能优越、安全可靠的绝缘环形电缆接头,适用于多种电力连接需求。其独特的EASY ENTRY系统简化了安装过程,提高工作效率。考虑到其广泛的适用性和可靠的性能,强烈推荐在工业和商业环境中使用此产品。

3240220参数

参数
长*宽*高 31.3mm*11mm*1.1mm
安装方式 自由悬挂
零件状态 在售

3240220厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3240220数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3240220 3240220数据手册

3240220封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 6.726
库存: 384
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 336.3
