3049767

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,螺栓接线端子,RTO5BU,菲尼克斯 非熔断型接线端子, RTO 5 BU系列, 单层, 蓝色, 栓端接, 41A
供应商型号: Q-3049767
供应商: 期货订购
标准整包数: 50

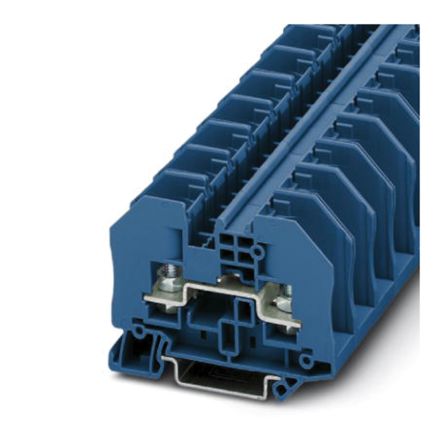

PHOENIX CONTACT 端子 - 电线接头端子 3049767

3049767概述

    Bolt Connection Terminal Block - RTO 5 BU - 3049767

    1. 产品简介


    RTO 5 BU是一款适用于多种工业场合的接线端子块,具有坚固耐用的特点。它采用螺栓连接方式,适用于导线截面积为0.1至6平方毫米(AWG 26至10)的连接需求。该终端块主要应用于自动化控制、配电系统以及电力传输等领域,为各类电器设备提供稳定可靠的连接点。

    2. 技术参数


    - 连接方法: 螺栓连接
    - 最大载流能力: 41安培(当导线截面积为6平方毫米时)
    - 额定电压: 1000伏特
    - 污染等级: 3级
    - 浪涌电压等级: III类
    - 尺寸:
    - 宽度: 16.3毫米
    - 长度: 66毫米
    - 高度 (NS 35/7.5): 49.9毫米
    - 高度 (NS 35/15): 57.4毫米
    - 连接导线最小/最大截面:
    - 固态导线: 最小0.1平方毫米,最大6平方毫米
    - 绞合导线: 最小0.1平方毫米,最大6平方毫米
    - 螺钉规格: M5
    - 紧固扭矩: 最小2.5牛米,最大3牛米
    - 材料: 聚酰胺(PA),符合UL 94 V0等级
    - 颜色: 蓝色
    - 包装单位: 每包1个
    - 最小订单数量: 50个

    3. 产品特点和优势


    - 自由接入的接线点: 所有连接点始终处于自由访问状态,方便接线与检修。
    - 四个桥接轴: 每个终端块配备四个桥接轴,便于进行多级连接。
    - 高度可靠: 通过UL、cUL和ATEX/IECEx认证,确保了在各种环境下的可靠性。
    - 紧凑设计: 尺寸适中,安装便捷,占用空间少。

    4. 应用案例和使用建议


    - 应用场景: 广泛应用于工业控制柜、自动化控制系统及电源系统中。
    - 使用建议:
    - 确保导线的截面符合规格要求,避免因截面过大或过小导致连接不良。
    - 使用适当的紧固工具按照规定扭矩进行紧固,确保接线牢固可靠。
    - 在布线时应考虑电磁干扰(EMI)问题,合理布置线路以减少干扰影响。

    5. 兼容性和支持


    - 兼容性: 该终端块与标准的DIN轨兼容,广泛应用于自动化设备和其他工业控制系统中。
    - 支持和服务: 凭借其强大的供应链和支持网络,Phoenix Contact提供了详尽的技术文档和客户支持服务,帮助用户快速解决问题并获得最佳使用体验。

    6. 常见问题与解决方案


    - Q: 导线如何正确连接到终端块?
    - A: 首先将导线插入接线孔,然后使用合适的螺钉刀具按照推荐扭矩值拧紧螺钉。

    - Q: 如何判断终端块是否安装到位?
    - A: 安装完毕后,可通过手动轻轻摇晃检查是否有松动迹象;如有必要,可使用万用表测量电阻以确保接触良好。
    - Q: 如何处理因过热引起的接线故障?
    - A: 应首先断开电源并查找引起过热的具体原因,如电流过大或连接不良。调整接线位置后重新连接并定期检查以确保正常运行。

    7. 总结和推荐


    综合评估:
    - 优点: 结构紧凑、接线点易于访问、兼容性强、通过多项国际安全认证。
    - 缺点: 相对于其他类型的连接器,成本可能稍高。
    - 推荐: 由于其卓越的性能和广泛的适用范围,我们强烈推荐在各种工业应用中使用RTO 5 BU接线端子块。

3049767参数

参数
长*宽*高 66mm(长度)*16.3mm(宽度)
安装方式 螺纹安装
零件状态 在售

3049767厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3049767数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3049767 3049767数据手册

3049767封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 13.0967
500+ ¥ 12.9808
库存: 5000
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 654.83
