5441375

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

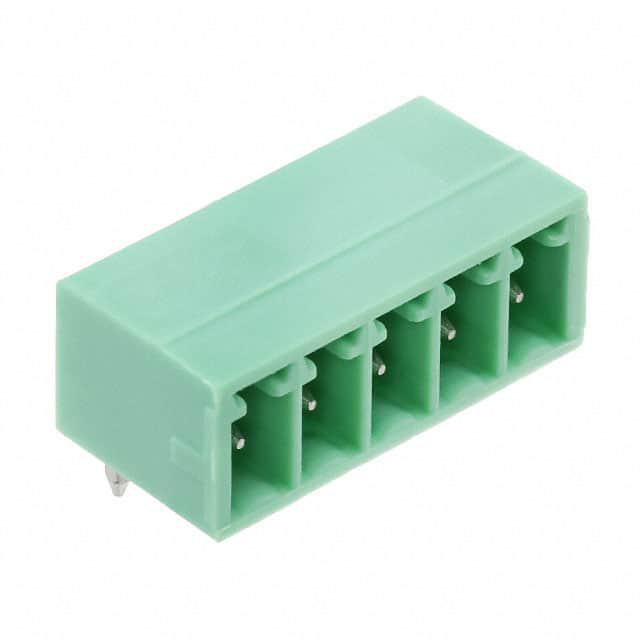

产品描述: 菲尼克斯,BCH-350H-5GN,PCB插座,接头,公引脚,带罩(4 面) 1 5pin 绿色 通孔安装 18.9mm(长度)*9.2mm(高度)
供应商型号: Q-5441375
供应商: 期货订购
标准整包数: 100
PHOENIX CONTACT 矩形连接器 - 外壳 5441375

5441375概述

    BCH-350H-5 GN Printed-Circuit Board Connector 技术手册

    产品简介


    BCH-350H-5 GN 是一款适用于印刷电路板(PCB)的连接器,主要应用于需要高度可靠且稳定的电气连接的场合。这款连接器具有5个位置,设计用于波峰焊接工艺,确保在高电流和高电压环境下保持稳定性能。产品广泛应用于工业自动化、电力系统、通信设备等领域。

    技术参数


    - 额定电流:8A
    - 额定电压(III/3, III/2, II/2):160V, 160V, 320V
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 颜色:淡绿色
    - 位置数:5
    - 间距:3.5mm
    - 外形尺寸:
    - 长度:9.2mm
    - 高度:3.5mm
    - 尺寸a:14mm
    - 焊接针长度:3.4mm
    - 插针尺寸:0.8 x 0.8mm
    - 孔径:1.2mm
    - 认证:
    - UL Recognized
    - cUL Recognized
    - VDE Gutachten mit Fertigungsüberwachung
    - IECEE CB Scheme
    - cULus Recognized

    产品特点和优势


    BCH-350H-5 GN 连接器具有以下显著特点:
    - 高可靠性:通过多项国际标准认证,确保在恶劣环境下的稳定性和安全性。
    - 高电流承载能力:额定电流为8A,适用于高电流需求的应用场合。
    - 广泛的适用性:兼容多种行业标准,如EN-VDE、CUL等,使其广泛应用于不同领域。
    - 易于安装:设计为波峰焊接工艺,简化安装流程,提高生产效率。

    应用案例和使用建议


    BCH-350H-5 GN 连接器在工业自动化设备、电力分配系统、通信设备等领域都有广泛应用。例如,在电力系统中,这种连接器可以用于连接电源线和控制单元,确保电力供应的安全和稳定。
    使用建议:
    - 确保焊接前清洁焊盘,以提高焊接质量和可靠性。
    - 在高温环境下使用时,注意散热,避免因过热导致性能下降。
    - 建议定期检查连接器的接触状态,确保长期可靠运行。

    兼容性和支持


    BCH-350H-5 GN 连接器与其他同类产品兼容,可方便地与其他标准电子元件配合使用。此外,制造商提供详细的用户文档和技术支持,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后发现引脚断裂 | 检查焊接温度和时间是否合适,必要时重新焊接。 |
    | 连接器松动 | 检查安装是否正确,必要时加固固定。 |
    | 信号传输不稳定 | 检查线路连接是否有虚焊,必要时重新焊接。 |

    总结和推荐


    BCH-350H-5 GN 连接器是一款高性能、高可靠性的印刷电路板连接器,适用于多种工业应用场景。其广泛的适用范围、出色的性能表现和完善的售后支持使其成为市场上的优质选择。对于需要稳定可靠的电气连接的场合,强烈推荐使用这款连接器。

5441375参数

参数
紧固类型 -
排数 1
触头端接 -
针脚数 5pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
长*宽*高 18.9mm(长度)*9.2mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5441375厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5441375数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5441375 5441375数据手册

5441375封装设计

查看详情并下载
Symbol
Footprint
3D Model
