5452028

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,BCH-381H-3BK,PCB插座,接头,公引脚,带罩(4 面) 1 3pin 黑色 通孔安装
供应商型号: JY-5452028
供应商: 云汉优选
标准整包数: 1

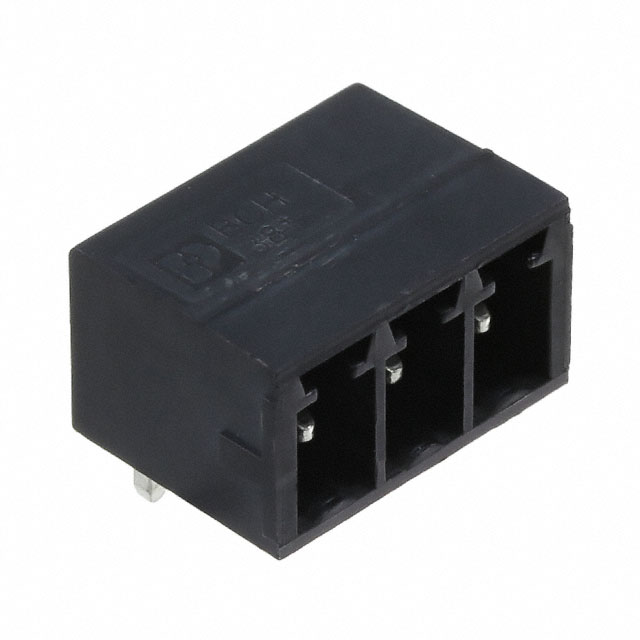

PHOENIX CONTACT 矩形连接器 - 外壳 5452028

5452028概述

    # 电子元器件技术手册解析:BCH-381H-3 BK PCB连接器
    本文将对Phoenix Contact的产品BCH-381H-3 BK印刷电路板连接器进行全面解析,涵盖产品简介、技术参数、产品特点和优势、应用案例及使用建议、兼容性与支持等方面,最后提供一些常见问题与解决方案,以及对该产品的综合评估和推荐意见。

    产品简介


    BCH-381H-3 BK是一款适用于印刷电路板(PCB)的连接器,主要用作电子设备内部信号传输的关键部件。该产品拥有三个连接位置,可以有效支持各类电子产品和工业控制系统的设计需求。该产品的特点是通过Tin镀层材料提升了连接稳定性和可靠性,适合于多种高要求的应用场合。

    技术参数


    以下是BCH-381H-3 BK连接器的技术规格和关键参数:
    | 参数 | 规格 |

    | 额定电流 | 8A |
    | 额定电压(II/2) | 160V |
    | 连接位置数 | 3 |
    | 距离(Pitch) | 3.81mm |
    | 颜色 | 黑色 |
    | 接触面镀层 | 锡(Tin) |
    | 安装方式 | 波峰焊接(Wave Soldering) |
    | 封装单位 | 单个(1 pc) |
    | 最小订购数量 | 100个 |
    | 单位重量(不包括包装)| 0.8克 |
    认证与标准
    - UL Recognized
    - cUL Recognized
    - VDE Gutachten mit Fertigungsüberwachung
    - IECEE CB Scheme
    - cULus Recognized

    产品特点和优势


    - 高可靠性:额定电流为8A,耐压等级高达250V,满足大多数高电流应用的需求。
    - 适用范围广:适用于多种电子设备和控制系统,特别是在工业环境中表现出色。
    - 易于安装:采用波峰焊接安装方式,简化了生产流程。
    - 优良材质:采用锡镀层,确保了良好的导电性和长期稳定性。

    应用案例和使用建议


    应用案例
    - 工业控制系统:可用于自动化生产线中,实现信号传输和设备控制。
    - 通信设备:在通信设备中作为信号接口,提高系统的整体性能。
    - 汽车电子:用于汽车内部的传感器连接,提升车辆的可靠性和安全性。
    使用建议
    - 在安装时确保连接器和焊盘之间的对准,避免短路。
    - 注意焊接温度和时间,以防止连接器损坏。
    - 确保正确的电流和电压等级,避免过载导致故障。

    兼容性和支持


    - BCH-381H-3 BK连接器具有广泛的兼容性,可与多种PCB和设备无缝对接。
    - Phoenix Contact公司提供详尽的技术支持和维护服务,包括在线文档和客户热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保焊接质量良好,无虚焊或松动现象。 |
    | 电压超出规定值 | 检查电源供应并调整到合适的电压范围内。 |
    | 电流过大 | 确认负载是否超过额定电流,并进行相应调整。 |

    总结和推荐


    BCH-381H-3 BK是一款集高性能和多功能于一体的印刷电路板连接器。凭借其出色的电气特性和广泛的认证标准,它能够轻松应对各种严苛的应用环境。此外,Phoenix Contact公司的优质客户服务和强大的技术支持体系也进一步提升了产品的市场竞争力。因此,强烈推荐该产品给需要高性能连接器的用户。

5452028参数

参数
触头端接 -
针脚数 3pin
类型 接头,公引脚,带罩(4 面)
颜色 黑色
触头类型 -
紧固类型 -
排数 1
安装方式 通孔安装
零件状态 在售
包装方式 散装

5452028厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5452028数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5452028 5452028数据手册

5452028封装设计

查看详情并下载
Symbol
Footprint
3D Model
