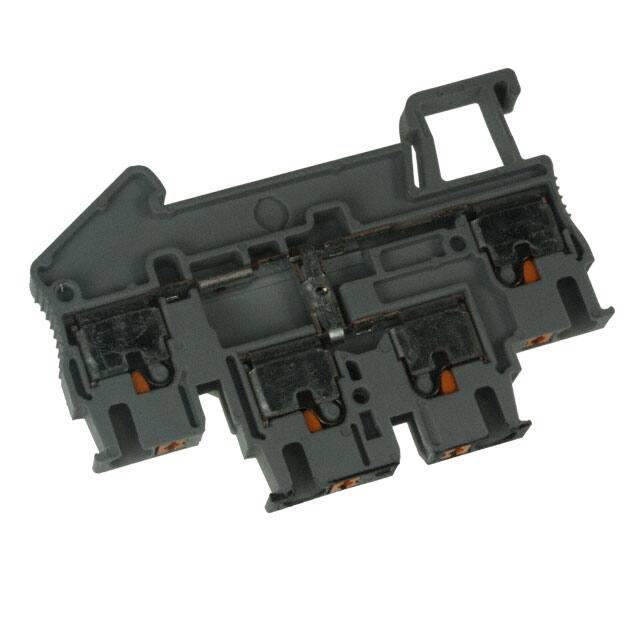

3210583

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,双层接线端子,PTTB2,5-PV,菲尼克斯 双层端子, PTTB 2.5-PV系列, 双层, 灰色, 推入式端接, 22A
供应商型号: PY-3210583
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 端子 - 电线接头端子 3210583

3210583概述


    产品简介


    产品名称: PITTB 2.5-PV
    制造商: PHOENIX CONTACT Inc., USA
    产品类型: 通过式模块化接线端子块(Feed-through Modular Terminal Block)
    主要功能: 提供一个稳固、高效的电连接解决方案,支持多种截面积导体的连接。
    应用领域: 广泛应用于工业自动化控制系统、电气控制柜、配电系统等领域,确保安全可靠的电路连接。

    技术参数


    - 连接类型: 腿弹簧连接(Leg spring connection)
    - 额定电流: 22A(注意总电流不得超过连接导体的电流之和)
    - 额定电压: 500V
    - 绝缘材料: PAPITTB 2.5-PV
    - 宽度: 5.2mm
    - 长度: 68mm
    - 高度: NS 35/7.5 - 47.5mm, NS 35/15 - 55mm
    - 耐冲击电压类别: III
    - 耐冲击电压: 6kV
    - 绝缘材料组别: I
    - 兼容导体截面范围: 固体导体 0.14mm² - 4mm²,绞合导体 0.14mm² - 2.5mm²
    - 兼容导体AWG范围: 26 - 12

    产品特点和优势


    - 高可靠性: 采用腿弹簧连接方式,确保长期稳定的工作性能。
    - 多功能连接: 支持多种导体截面和导体类型,适用范围广。
    - 标准化设计: 符合IEC 60947-7-1标准,适用于各类电气控制系统。
    - 易于安装: 尺寸紧凑,方便在各种工业环境中安装和维护。
    - 环保材料: 采用符合RoHS标准的材料制造,确保环保无污染。

    应用案例和使用建议


    - 应用场景: 用于自动化生产线、数据中心、电力分配系统等场合的电连接。
    - 使用建议:
    - 在安装过程中,要确保导体正确插入并紧固到位,避免松动或短路。
    - 定期检查接线端子的连接状态,确保其始终保持良好的接触。
    - 使用适合的工具进行安装和维护,例如配备刀片尺寸为0.6 x 3.5 x 100mm的螺丝刀。

    兼容性和支持


    - 兼容性: 可与NS 35/7.5或NS 35/15 DIN轨一起使用。
    - 配件: 提供多种配件如分区板、快速安装夹具等,进一步增强安装便利性和稳定性。
    - 制造商支持: 用户可通过电话(800)888-7388和传真(717)944-1625联系制造商获取技术支持。

    常见问题与解决方案


    - 问题: 导体插入后出现接触不良。
    解决方案: 检查导体是否完全插入并紧固到位,必要时重新剥离导体并再次安装。
    - 问题: 接线端子发热。
    解决方案: 确认连接的总电流没有超过接线端子的最大电流限制,检查是否存在松动或腐蚀的情况。

    总结和推荐



    总结

    :
    PITTB 2.5-PV 是一款高品质的通过式模块化接线端子块,以其高可靠性、多功能连接能力和环保特性在市场上表现出色。它特别适用于需要高效、安全连接的工业自动化和配电系统。
    推荐:
    鉴于其优越的性能和广泛的适用性,我们强烈推荐使用PITTB 2.5-PV来提升您的电气连接系统的可靠性和安全性。

3210583参数

参数
长*宽*高 68mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3210583厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3210583数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3210583 3210583数据手册

3210583封装设计

查看详情并下载
Symbol
Footprint
3D Model
