1845581

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MDSTBV2,5/12-G-5,08,PCB插座,Phoenix Contact 5.08mm间距12p插拔式接线端子 插座头, MDSTBV 2.5/12-G-5.08系列, 400.0 v, 焊接
供应商型号: 651-1845581
供应商: Mouser
标准整包数: 1

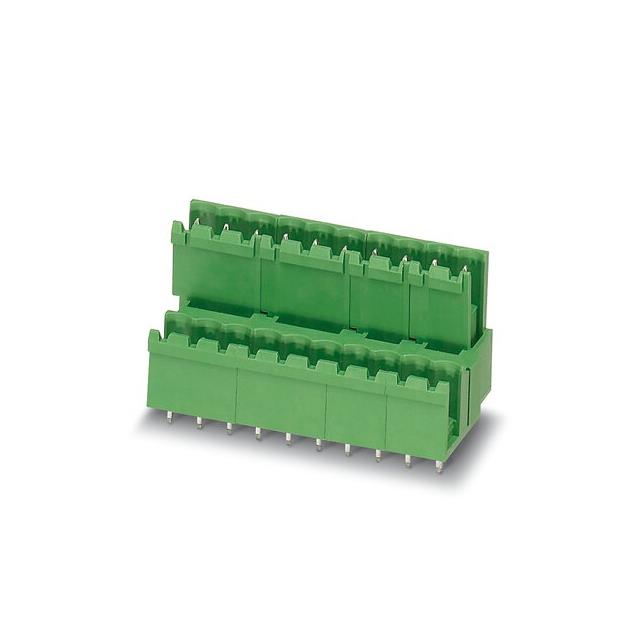

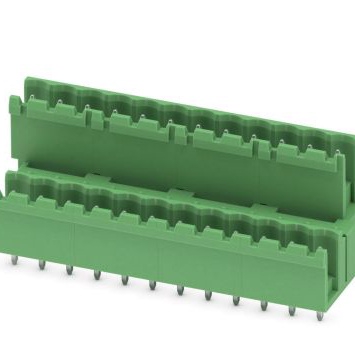

PHOENIX CONTACT 矩形连接器 - 外壳 1845581

1845581概述

    MDSTBV 2,5/12-G-5,08 技术手册概述

    1. 产品简介


    MDSTBV 2,5/12-G-5,08 是一款专为紧凑型电路设计而开发的双层水平接线端子块。它具有高度接触密度,允许在有限的空间内布置更多的电路。这款产品特别适用于印刷电路板(PCB)上的垂直插件连接,能够实现快速且可靠的电气连接。其主要功能在于提供稳定可靠的电力传输,广泛应用于工业自动化、机械设备、电源系统等领域。

    2. 技术参数


    - 额定电流: 10 A
    - 标称电压:
    - III/2: 320 V
    - III/3: 250 V
    - II/2: 400 V
    - 冲击电压等级:
    - III/2: 4 kV
    - III/3: 4 kV
    - II/2: 4 kV
    - 位置数: 12
    - 间距: 5.08 mm
    - 颜色: 绿色
    - 表面镀层: 锡
    - 安装方式: 焊接
    - 结构高度: 22.1 mm
    - 高度: 25.6 mm
    - 焊针长度: 3.5 mm
    - 焊针尺寸: 1 x 1 mm
    - 孔径: 1.4 mm

    3. 产品特点和优势


    - 双层水平设计: 提供更高的接触密度和更有效的空间利用。
    - 垂直于PCB的插拔方向: 方便接线,提高操作便捷性。
    - 改善的视图和访问能力: 即使在复杂的电路布局中也能轻松访问连接点。
    - 符合标准EN-VDE: 确保电气安全性和可靠性。

    4. 应用案例和使用建议


    MDSTBV 2,5/12-G-5,08 广泛应用于工业自动化设备和电力系统的控制面板。例如,在一台机器人的控制系统中,该端子块可用于连接电机、传感器和其他控制单元。为了最大化其性能,建议在安装过程中使用专用工具进行焊接,以确保良好的电连接。此外,考虑到它支持的电气特性,应避免超过最大负载电流限制,以延长使用寿命并确保系统的稳定性。

    5. 兼容性和支持


    该产品可以与 MVSTB 或 FKCV 插件组件配合使用。然而,与 TMSTBP 插件组件的组合不被支持。生产商提供详细的技术文档和安装指南,并且具备相应的质量保证和售后服务。

    6. 常见问题与解决方案


    - 问题1: 端子块如何正确安装?
    - 解决方案: 首先确保所有接口清洁无尘,然后使用专业工具将端子块牢固地焊接在PCB上。
    - 问题2: 如何检查焊接质量?
    - 解决方案: 使用万用表测试每个接触点的电阻,确认没有虚焊或短路现象。
    - 问题3: 在哪些环境下能正常使用?
    - 解决方案: 该端子块适用于标准工业环境,确保工作温度在制造商规定的范围内。

    7. 总结和推荐


    MDSTBV 2,5/12-G-5,08 是一款性能优异的接线端子块,适用于多种工业应用。其高接触密度、易操作性和良好的电气特性使其在市场上具有显著的竞争优势。综合考虑其可靠性和功能性,强烈推荐在工业自动化和电力系统项目中选用此产品。

1845581参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 24pin
类型 接头,公引脚,带罩(2 面)
颜色 绿色
长*宽*高 28.5mm*63.5mm*25.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1845581厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1845581数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1845581 1845581数据手册

1845581封装设计

查看详情并下载
Symbol
Footprint
3D Model
