5432041

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,BCH-500HS-6GY,PCB插座,接头,公引脚,带罩(4 面) 1 6pin 灰色 通孔安装 32mm(长度)*12mm(高度)
供应商型号: JY-5432041
供应商: 云汉优选
标准整包数: 1

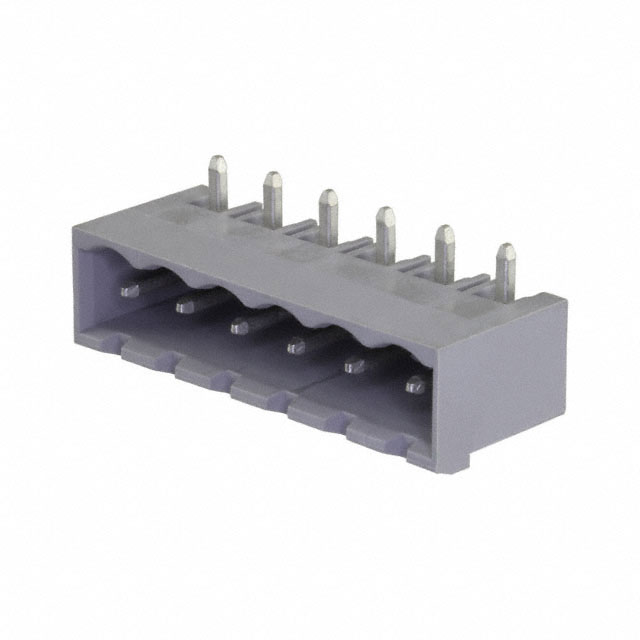

PHOENIX CONTACT 矩形连接器 - 外壳 5432041

5432041概述

    # BCH-500HS-6 GY 技术手册

    产品简介


    本手册介绍的是Phoenix Contact公司生产的BCH-500HS-6 GY 印制电路板连接器(Printed-circuit board connector)。该产品主要用于将导线安全地连接到印刷电路板上。它广泛应用于各种电子设备中,包括工业自动化、控制柜、通信设备和消费电子产品等领域。

    技术参数


    一般技术规格
    - 额定电流 (IN): 12 A
    - 最大负载电流: 12 A
    - 额定电压 (III/2): 320 V
    - 额定电压 (II/2): 400 V
    - 接触表面: 锡
    - 色彩: 信号灰
    - 插针间距: 5 mm
    - 插针尺寸: 1 x 1 mm
    - 孔直径: 1.4 mm
    - 焊接针长度: 3.5 mm
    - 产品尺寸:
    - 长度: 12 mm
    - 宽度: 25 mm
    - 产品重量: 每个0.26 g
    - 保险等级: UL 94 V0
    - 使用温度范围: -40°C 到 +105°C
    认证和标准
    - 连接符合标准EN-VDE
    - CUL认证
    - UL Recognized
    - VDE认证
    - 中国制造
    尺寸和装配
    - 绝缘材料: 聚酰胺(PA)
    - 附件编号范围: BCH-HS
    - 绝缘材料分类: I类
    - 电涌电压等级 (III/3): 4 kV
    - 电涌电压等级 (III/2): 4 kV
    - 电涌电压等级 (II/2): 4 kV

    产品特点和优势


    - 高可靠性: 经过严格的UL和VDE认证,确保了在高负载下的稳定运行。
    - 广泛的适用性: 适用于多种标准环境,可以在严苛条件下工作。
    - 快速安装: 插针间距为5mm,易于焊接,方便快速组装。
    - 出色的机械强度: 使用高强度绝缘材料聚酰胺(PA),提高了连接器的使用寿命。
    - 信号灰颜色: 方便识别,便于与其他组件区分。

    应用案例和使用建议


    应用案例
    此连接器常用于工业自动化控制系统中,例如工业机器人、自动门系统和工业传感器等。在这些应用场景中,BCH-500HS-6 GY连接器能够提供可靠的电气连接,确保系统的正常运行。
    使用建议
    1. 正确选择导线: 在安装过程中,建议使用直径为1.4 mm的孔径导线,以确保良好的接触效果。
    2. 注意散热: 在高电流负载下,应注意连接器的散热,避免因温度过高导致损坏。
    3. 检查插针间距: 确保焊接到位且插针间距准确,避免误操作导致的短路或断路。
    4. 定期维护: 建议定期检查连接器的接触面和焊接点,确保无氧化或腐蚀现象。

    兼容性和支持


    该连接器可与多种电气设备和其他元件兼容。厂商提供了一系列技术支持和服务,包括安装指南、用户手册和技术支持热线等,确保用户能够顺利安装和使用产品。

    常见问题与解决方案


    常见问题
    1. 接触不良: 可能是由于焊锡不足或接触面氧化。
    - 解决方案: 清理接触面并重新焊接。
    2. 连接松动: 插针或孔径可能存在偏差。
    - 解决方案: 仔细检查插针和孔径的匹配情况,并调整至合适位置。
    3. 绝缘失效: 可能是因为高温或化学腐蚀。
    - 解决方案: 确保连接器安装在合适的环境中,并定期进行检查。

    总结和推荐


    总体而言,BCH-500HS-6 GY是一款设计优良、可靠耐用的印制电路板连接器,特别适合于需要高电流负载和严格环境条件的应用。它具有出色的机械强度和电气性能,且已通过多项国际认证。如果您需要一个高性能的连接解决方案,这款产品将是您的理想选择。因此,我们强烈推荐使用BCH-500HS-6 GY连接器。

5432041参数

参数
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 6pin
类型 接头,公引脚,带罩(4 面)
颜色 灰色
长*宽*高 32mm(长度)*12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5432041厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5432041数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5432041 5432041数据手册

5432041封装设计

查看详情并下载
Symbol
Footprint
3D Model
