2700093

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,连接件,PSD-SCE-SMSCREW,Phoenix Contact 圆形连接器, 基座
供应商型号: 277-9241-ND
供应商: Digi-Key
标准整包数: 1

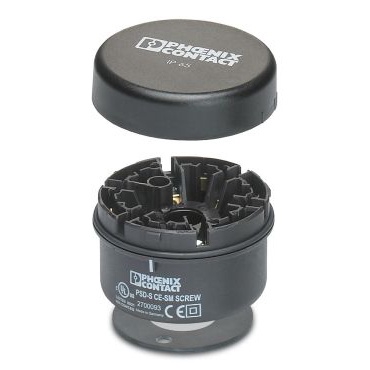

PHOENIX CONTACT 端子 - 电线接头端子 2700093

2700093概述

    电子元器件产品技术手册:PSD-S CE-SM SCREW

    产品简介

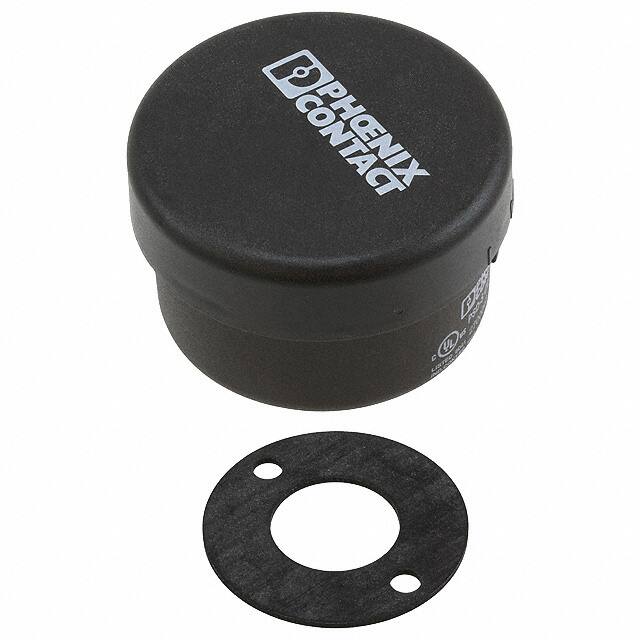

    PSD-S CE-SM SCREW(型号:2700093)是一款由菲尼克斯电气(Phoenix Contact)生产的连接元件,专为电力传输和控制应用设计。其主要特点是使用螺钉连接端子块,便于安装和维护。适用于各种工业自动化控制系统,如配电盘、控制柜、以及其他需要可靠电连接的场合。

    技术参数


    - 尺寸:直径 69 mm,高度 27 mm。
    - 重量:83 克(不包含包装)。
    - 环境条件:操作温度范围 -20°C 到 50°C;防护等级 IP65(安装时)。
    - 材质:PA-GF(玻璃纤维增强聚酰胺),黑色。
    - 连接方法:螺钉连接。
    - 适用导线规格:
    - 无套管:最小截面积 0.5 mm²,最大截面积 1.5 mm²;最小 AWG 20,最大 AWG 15。
    - 套管:最小截面积 0.25 mm²,最大截面积 1.5 mm²;最小 AWG 23,最大 AWG 15。
    - 固态导线:最小截面积 0.5 mm²,最大截面积 1.5 mm²;最小 AWG 20,最大 AWG 15。
    - 电气数据:额定输入电压范围 12 V AC/DC 到 240 V AC/DC。
    - 认证/符合标准:电磁兼容性符合 EMC 指令 2004/108/EC 和低电压指令 2006/95/EC。
    - 认证:UL 列名/cUL 列名/EAC/cULus 列名。

    产品特点和优势


    - 高可靠性:IP65 防护等级确保在安装状态下能有效防尘防水。
    - 广泛适用性:适用于不同类型的导线连接,覆盖了多种工业标准的导线规格。
    - 易于安装:自带橡胶密封圈,便于快速安装和维护。
    - 认证齐全:符合多项国际标准,确保产品的安全性和合规性。

    应用案例和使用建议


    应用案例:该连接元件常用于工业自动化控制系统中的配电盘和控制柜。例如,在工厂自动化系统中,它可用于连接各种传感器、执行器和其他设备。
    使用建议:
    1. 导线选择:根据实际需求选择合适的导线规格,并确保导线连接牢固,避免松动导致接触不良。
    2. 环境适应性:考虑到温度和湿度的变化,应确保安装位置通风良好,防止因过热或湿度过高导致损坏。
    3. 定期检查:定期检查连接处是否有氧化或腐蚀现象,必要时进行清洁和维护。

    兼容性和支持


    - 兼容性:该连接元件适用于大多数工业自动化系统的标准组件,可与其他品牌的产品兼容。
    - 支持和服务:菲尼克斯电气提供全面的技术支持和售后服务,包括在线文档、用户手册和客户热线。

    常见问题与解决方案


    1. 导线连接不稳定
    - 解决方案:确保导线连接紧固,导线末端去除绝缘层,使用合适的工具(如剥线钳)。
    2. 防护等级降低
    - 解决方案:定期检查橡胶密封圈的完整性,如有损坏应及时更换。
    3. 电气连接异常
    - 解决方案:检查接线端子是否有氧化或腐蚀,如有需要清洁或更换。

    总结和推荐


    总体而言,PSD-S CE-SM SCREW 是一款高性能的连接元件,适用于各种工业自动化控制系统。其广泛的应用范围、易于安装的特点和较高的可靠性使其在市场上具有很强的竞争力。推荐在需要稳定且可靠的电力连接场合使用该产品。

2700093参数

参数
长*宽*高 27mm(高度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

2700093厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2700093数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 2700093 2700093数据手册

2700093封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 49.1712 ¥ 407.5063
10+ $ 45.2379 ¥ 374.9093
50+ $ 41.7959 ¥ 346.3838
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 407.5
