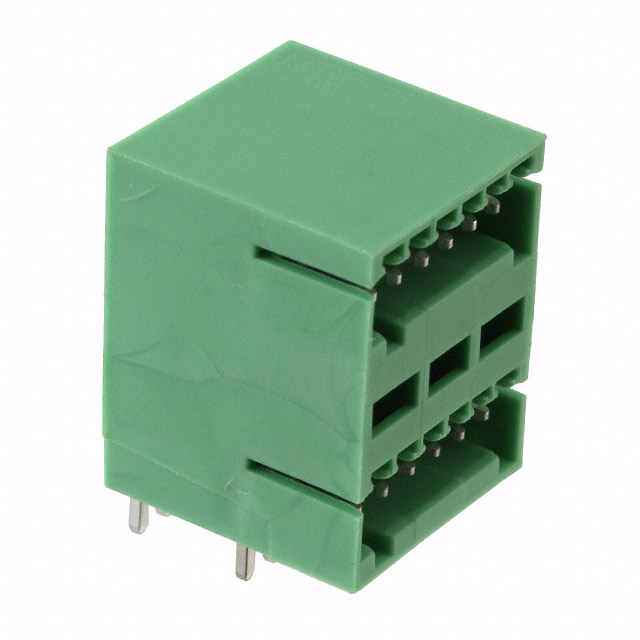

1894846

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MCD0,5/6-G1-2,5,PCB插座,Phoenix Contact 2.5mm间距6p插拔式接线端子 插座头, MCD 0.5/ 6-G1-2.5系列, 320.0 v, 焊接
供应商型号: 651-1894846
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1894846

1894846概述

    # Feed-through Header MCD 0,5/6-G1-2,5 技术手册

    产品简介


    基本介绍
    Feed-through Header MCD 0,5/6-G1-2,5 是一款广泛应用于电路板设计中的电子元器件,主要用于连接电路板上的不同层次。它通过导线焊接实现电连接,特别适用于高密度电路的设计需求。该产品采用标准的安装原理,使得其在全球范围内易于使用和推广。
    主要功能
    - 实现电路板上不同层次的导电连接
    - 支持多种电路标准,如 EN-VDE 和 CUL
    - 具备高耐压和绝缘能力,适用于多种电气环境
    应用领域
    - 工业自动化控制系统
    - 数据通信系统
    - 智能家居设备
    - 医疗电子设备
    - 车载电子系统

    技术参数


    尺寸和结构
    - 长度 (L): 17.5 mm
    - 宽度 (W): 16.9 mm
    - 高度 (H): 21.9 mm
    - 引脚长度: 3.8 mm
    - 引脚尺寸: 0.8 x 0.8 mm
    电气特性
    - 最大额定电流: 4 A
    - 标准额定电压:
    - EN-VDE III/3: 80 V
    - EN-VDE III/2: 160 V
    - EN-VDE II/2: 320 V
    - cULus: 125 V
    - 绝缘材料: PA
    - 环境保护等级: UL 94 V0
    额定浪涌电压
    - EN-VDE III/3: 1.5 kV
    - EN-VDE III/2: 2.5 kV
    - EN-VDE II/2: 2.5 kV
    其他认证
    - CCA
    - IECEE CB Scheme
    - VDE Gutachten mit Fertigungsüberwachung
    - EAC
    - cULus Recognized

    产品特点和优势


    特点
    - 标准化安装方式,易于全球范围内的使用
    - 多层导体连接,实现更高的接触密度
    - 使用耐用的 PA 绝缘材料,具备良好的机械强度和耐热性
    优势
    - 高度可靠的电气连接,能够在复杂环境中稳定工作
    - 通过多项国际标准认证,确保产品质量和安全性
    - 提供无铅环保选择,符合中国 RoHS 标准

    应用案例和使用建议


    应用案例
    - 在工业自动化控制系统中用于连接不同层的传感器信号线
    - 在智能家居设备中实现电源模块和控制模块的电连接
    - 在车载电子系统中用于电池管理系统和控制单元之间的连接
    使用建议
    - 在焊接过程中注意引脚的正确位置和方向,以确保良好的电气连接
    - 在高温环境下使用时,建议使用散热片来提高可靠性
    - 定期检查连接部分是否有腐蚀或松动现象,及时进行维护

    兼容性和支持


    兼容性
    - 与标准 PCB 设计工具兼容,易于集成到现有系统中
    - 可与同类其他品牌产品互换使用,提供广泛的选型灵活性
    厂商支持
    - 凭借丰富的技术支持资源,提供详尽的用户手册和技术文档
    - 提供专业的产品咨询和技术支持服务,保障客户的长期使用体验

    常见问题与解决方案


    常见问题
    1. 连接松动:确保焊接过程中引脚正确对齐并牢固固定
    2. 接触不良:清洁接触面,去除氧化层
    3. 过热损坏:使用散热片降低温度,防止高温损坏
    解决方案
    1. 检查焊接质量:重新焊接,确保引脚完全浸入焊料
    2. 清洁接触面:使用酒精或专用清洁剂擦拭接触区域
    3. 增加散热措施:安装散热片或使用低温焊接工艺

    总结和推荐


    综合评估
    Feed-through Header MCD 0,5/6-G1-2,5 在电气性能和环境适应性方面表现优异,通过了多项严格的安全和质量认证。其标准化的安装方式和多层导体连接设计,使其成为复杂电路设计的理想选择。
    推荐使用
    鉴于其卓越的性能和广泛的适用性,强烈推荐该产品在各种高要求的应用场景中使用。无论是工业自动化还是智能家居设备,MCD 0,5/6-G1-2,5 都能够提供可靠的连接解决方案。

1894846参数

参数
触头端接 -
针脚数 12pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
紧固类型 -
排数 2
长*宽*高 17.5mm*16.9mm*25.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装
