首页  >  产品百科  >  1787496

1787496

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

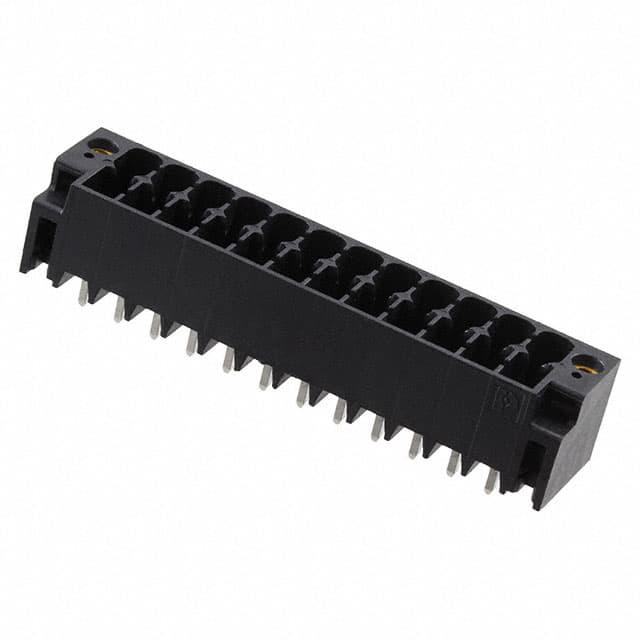

产品描述: 菲尼克斯,DMCV1,5/12-G1F-3,5-LRP20THR,PCB插座,接头,公引脚,带罩(4 面) 2 24pin 黑色 通孔安装 10.6mm*49mm*12mm
供应商型号: 651-1787496
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 矩形连接器 - 外壳 1787496

1787496概述


    产品简介


    本篇技术手册介绍的是Phoenix Contact公司的印刷电路板连接器产品——DMCV 1,5/12-G1F-3,5-LR。这是一款用于焊接式安装(THR)的连接器,适用于多种工业和消费电子应用,尤其是在需要高密度集成和空间紧凑的应用场合中。该连接器的主要特点是高电流承载能力和卓越的机械稳定性,特别适合自动化生产和多层印刷电路板设计。

    技术参数


    基本规格:
    - 型号: DMCV 1,5/12-G1F-3,5-LR
    - 接插针数量: 12个位置
    - 接插针间距: 3.5 mm
    - 额定电流: 8 A
    - 色标: 黑色
    - 表面处理: 锡镀层
    电气特性:
    - 最大负载电流: 8 A
    - 绝缘材料: LCP(液晶聚合物)
    - 阻燃等级: UL 94 V0
    - 电压等级:
    - 按照标准EN-VDE:160 V(III/3),160 V(III/2),250 V(II/2)
    物理尺寸:
    - 长度: 10.6 mm
    - 宽度: 49 mm
    - 高度: 10 mm
    安装方式:
    - 安装方式: 焊接式安装(THR)

    产品特点和优势


    这款印刷电路板连接器具备以下特点和优势:
    - SMT兼容性:设计符合SMT(表面贴装技术)焊接过程,便于大规模生产集成。
    - 垂直布局:垂直连接器支持多层PCB排列,增强空间利用效率。
    - 坚固耐用:配备可锁紧的螺钉法兰,提供出色的机械稳定性。
    - 便捷操作:带彩色的锁定和释放手柄,实现自动锁定和直观操作。
    - 紧凑设计:小尺寸适合空间有限的应用场景。

    应用案例和使用建议


    此款连接器广泛应用于工业自动化设备、通讯设备、医疗仪器以及消费电子产品等领域。对于需要紧凑安装且要求稳定性的应用场合,该产品尤为适用。建议在设计阶段考虑其尺寸和电流负载能力,以确保最佳效果。此外,建议在组装过程中严格遵守制造商的焊接指导,以确保连接器的最佳性能。

    兼容性和支持


    DMCV 1,5/12-G1F-3,5-LR 连接器具备良好的通用性和兼容性,可与多种电子设备和系统配合使用。Phoenix Contact提供了详尽的技术文档和支持服务,用户可以通过其官方网站获取更多技术支持信息。同时,该产品已通过多项国际认证,包括IECEE CB Scheme、VDE Gutachten mit Fertigungsüberwachung、EAC、cULus Recognized等。

    常见问题与解决方案


    1. 问:如何正确焊接连接器?
    - 答: 使用低温焊料,避免高温对连接器造成损害。请严格按照制造商提供的焊接指南进行操作。

    2. 问:如何确保连接器的稳固连接?
    - 答: 定期检查并清洁连接器接口,确保无尘无污。如有松动现象,可使用螺丝刀轻轻拧紧螺丝固定法兰。

    总结和推荐


    综上所述,Phoenix Contact的DMCV 1,5/12-G1F-3,5-LR印刷电路板连接器凭借其优良的设计和可靠的性能,非常适合需要高密度集成和紧凑布局的电子应用场合。它不仅具备优秀的电气和机械特性,而且易于集成到SMT焊接流程中,使其成为众多工程师和设计师的首选。我们强烈推荐使用该产品,以满足您的电子元件需求。

1787496参数

参数
针脚数 24pin
类型 接头,公引脚,带罩(4 面)
颜色 黑色
触头类型 -
紧固类型 -
排数 2
触头端接 -
长*宽*高 10.6mm*49mm*12mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1787496厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1787496数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1787496 1787496数据手册

1787496封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.775 ¥ 82.5988
10+ $ 9.174 ¥ 76.1108
25+ $ 8.694 ¥ 73.4643
50+ $ 8.424 ¥ 71.1828
100+ $ 7.7436 ¥ 65.4334
250+ $ 7.392 ¥ 62.4624
500+ $ 7.2135 ¥ 60.9541
库存: 292
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 82.59
