2904627

产品分类: 开关电源
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact开关电源, 48 → 56V 直流输出电压 20A输出电流, 2输出点
供应商型号: 3976664
供应商: element14
标准整包数: 1

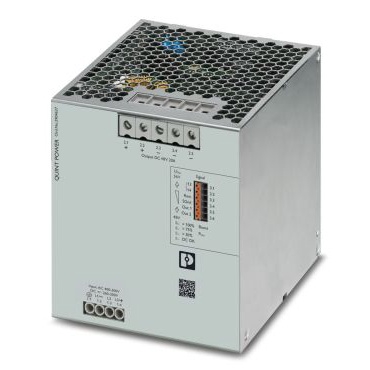

PHOENIX CONTACT 开关电源 2904627

2904627概述

    QUINT4-PS/3AC/48DC/20 电源供应单元:详细技术规格与优势

    产品简介


    QUINT4-PS/3AC/48DC/20 是一款高可靠性、高性能的电源供应单元,隶属于PHOENIX CONTACT公司旗下的QUINT POWER系列。它具备先进的SFB(Selective Fuse Breaking)技术和NFC接口,能够提供灵活的输出曲线选择。适用于3相交流输入(3x 400 V AC ... 500 V AC或2x 400 V AC ... 500 V AC),输出为48 V DC,最大电流可达20 A。这款电源供应单元在工业自动化、铁路、数据中心等多个领域得到广泛应用,确保系统的稳定运行和高度可用性。

    技术参数


    - 输入数据
    - 输入电压范围:3相 400 V AC ... 500 V AC 或 2相 400 V AC ... 500 V AC
    - 典型电网电压:400 V AC 和 480 V AC
    - 频率范围:50 Hz ... 60 Hz -10 % ... +10 %
    - 瞬态浪涌保护:压敏电阻和气体放电管
    - 功率因数:0.95
    - 启动时间:< 1 秒
    - 输出数据
    - 额定输出电压:48 V DC
    - 输出电流范围:静态提升22.5 A,动态提升30 A (5秒),选择性熔断105 A (15毫秒)
    - 效率:典型值95.9%(400 V AC),96.2%(480 V AC)
    - 短路保护:是
    - 空载保护:是
    - 环境与物理参数
    - 工作温度范围:-25°C 至 70°C(60°C以上降额:2.5%/K)
    - 储存/运输温度范围:-40°C 至 85°C
    - 振动测试:5 Hz 至 100 Hz,共振频率 0.7g,持续时间 90 分钟
    - 冲击测试:11 ms,15g,在各个空间方向
    - 认证与标准
    - 符合欧盟RoHS指令2011/65/EU
    - 符合电磁兼容性指令2014/30/EU
    - 获得多项国际认证,如IEC 61000-3-2、EN 50121-3-2等

    产品特点和优势


    1. SFB(Selective Fuse Breaking)技术:该技术能够在出现过载时快速切断故障电路,避免整个系统受到影响,从而提高了系统的可用性和安全性。
    2. NFC接口:允许用户通过NFC设备远程配置和监测电源参数,增强了操作的灵活性和便捷性。
    3. 高效能:典型效率达到95.9%(400 V AC)和96.2%(480 V AC),大幅降低了能源损耗。
    4. 宽泛的工作条件:支持广泛的工作电压和频率范围,适应性强。
    5. 长寿命:电解电容的预期寿命长,最高达635,000小时(40°C,25°C),保证了长期稳定的运行。

    应用案例和使用建议


    该电源供应单元广泛应用于多个行业,例如工业自动化、铁路控制、数据中心等。在这些环境中,其高可靠性和高效的性能确保了关键设备的正常运行。针对不同的应用场景,用户可以参考技术手册中提供的参数设置和连接方式,合理规划安装位置和线路布局。例如,在工业自动化领域,可以通过并联多个单元来实现冗余供电,增强系统的容错能力。

    兼容性和支持


    QUINT4-PS/3AC/48DC/20 电源供应单元设计兼容多种电气系统和设备,可与不同型号的传感器、控制器和其他外围设备无缝集成。厂商提供了详尽的技术支持文档和在线咨询服务,帮助用户更好地理解和使用该产品。此外,厂商还提供了详细的安装指南和维护手册,确保用户能够轻松进行设备的安装和日常维护。

    常见问题与解决方案


    根据技术手册,常见的问题及其解决方法如下:
    1. 启动失败:检查输入电压是否在规定范围内,确认NFC接口是否正确配置。
    2. 输出不稳定:调整输出电压设置,检查负载情况,确保负载在规定范围内。
    3. 过热报警:检查散热装置是否正常工作,确保通风良好,环境温度不超过规定范围。
    4. 通信异常:检查NFC设备的连接状态,确认NFC接口设置是否正确。

    总结和推荐


    综上所述,QUINT4-PS/3AC/48DC/20 电源供应单元以其卓越的性能、广泛的适用性和高可靠性在众多同类产品中脱颖而出。对于需要高性能、高可靠性的应用场景,这款电源供应单元无疑是理想的选择。其出色的SFB技术和NFC接口为其在多个领域中的应用提供了强有力的支持,推荐用户在项目中选用。如果您对产品有任何疑问或需要进一步的技术咨询,建议联系官方技术支持团队获取帮助。

2904627参数

参数
最大输入电压 550V(AC)(3PH)
输出功率 960W
负载调节 -
电压-输出2 -
电流-输出2 -
电流-输出1 -
电压-输出4 -
电压-输出3 -
输出数量 1
最小输入电压 226.2V(DC)
电压-输出1 48V
长*宽*高 125mm*120mm*130mm
零件状态 在售
包装方式 盒装

2904627厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2904627数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 开关电源 PHOENIX CONTACT 2904627 2904627数据手册

2904627封装设计

查看详情并下载
Symbol
Footprint
3D Model
