3240098

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,O型电缆端头,C-RC16/M12DIN,Lug Terminal Copper Silver 37mm
供应商型号: 651-3240098
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 端子 - 电线接头端子 3240098

3240098概述

    电子元器件产品技术手册:CRIMPFOX-RC...工具适用的环形电缆接线端子

    产品简介

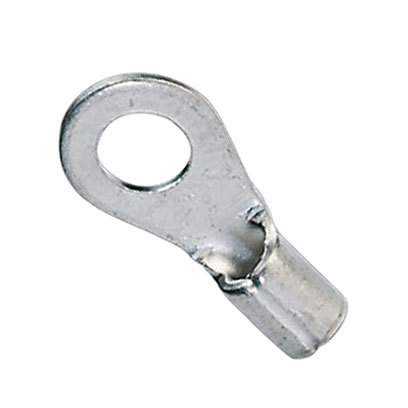

    本产品为CRIMPFOX-RC系列的环形电缆接线端子(型号C-RC 16/M12 DIN,编号3240098),用于16 mm²截面积的铜导体。该产品主要应用于工业电气连接领域,特别是在需要高可靠性和耐腐蚀性的环境中。该产品适用于自动化设备、工业控制系统以及各种电力传输和分配系统中。

    技术参数


    - 产品类型:非绝缘环形电缆接线端子
    - 适用导体截面积:16 mm²
    - 尺寸规格:
    - 长度(b):37 mm
    - 宽度(a):22 mm
    - 最大剥线长度:13 mm
    - 绝缘套筒长度(c):10 mm
    - 绝缘套筒内径(d):5.8 mm
    - 套筒中心到绝缘层距离(e):16 mm
    - 接线端子内径(f):13 mm
    - 材料厚度(g):1.2 mm
    - 环境条件:
    - 工作温度范围:110°C
    - 材料:电解铜
    - 涂层:镀锡
    - 色泽:银色

    产品特点和优势


    - 使用CRIMPFOX-RC系列专用工具进行压接,可达到最佳压接效果。
    - 具备硬焊接压区,提供卓越的抗拉强度。
    - 高品质的镀锡电解铜材质,具有优异的耐腐蚀性能。
    - 无塑料套管设计,更易于安装并提高散热效率。

    应用案例和使用建议


    - 应用案例:此接线端子被广泛应用于高压和大电流的电气连接场合,如工业配电柜中的接线,工厂自动化控制系统的连接点等。
    - 使用建议:安装时应注意确保剥线长度不超过13 mm,以保证良好的接触;选择合适的压接工具以获得最佳效果;定期检查接线端子的状态,防止因氧化或其他原因导致接触不良。

    兼容性和支持


    - 此环形电缆接线端子与CRIMPFOX-RC系列的专用压接工具高度兼容。
    - 供应商提供标准的技术支持和维修服务,以满足客户的需求。
    - 可通过官方网站下载详细的技术文档和操作指南。

    常见问题与解决方案


    - 问题1:压接后的端子出现松动。
    解决方案:检查是否正确使用指定的压接工具,确认剥线长度是否符合要求。
    - 问题2:长时间使用后发现端子腐蚀。
    解决方案:定期清理和检查接线端子,使用防锈剂处理以增强耐腐蚀性。
    - 问题3:无法正确安装到特定类型的电气装置上。
    解决方案:检查电气装置的接口尺寸是否匹配,必要时更换相匹配的配件。

    总结和推荐


    综上所述,CRIMPFOX-RC...工具适用的环形电缆接线端子(型号C-RC 16/M12 DIN,编号3240098)是一款专为工业级应用而设计的高性能产品。它具备出色的抗拉强度和耐腐蚀性能,适合于各类高要求的应用场合。基于其优越的产品特性和广泛的适用性,强烈推荐使用这款环形电缆接线端子以实现高效、可靠的电气连接。

3240098参数

参数
长*宽*高 37mm*22mm*1.19mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

3240098厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3240098数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3240098 3240098数据手册

3240098封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.829 ¥ 23.9051
10+ $ 2.7255 ¥ 22.0292
50+ $ 2.4948 ¥ 21.0811
100+ $ 2.322 ¥ 19.6209
300+ $ 2.1384 ¥ 18.0695
500+ $ 1.9764 ¥ 16.7006
1000+ $ 1.827 ¥ 15.4382
2500+ $ 1.7955 ¥ 15.172
库存: 297
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.9
