1843622

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,MCV1,5/4-G-3,5,PCB插座,Phoenix Contact 3.5mm间距4p插拔式接线端子 插座头, MCV 1.5/ 4-G-3.5系列, 250.0 v, 焊接
供应商型号: 11M-1843622
供应商: 云汉优选
标准整包数: 1

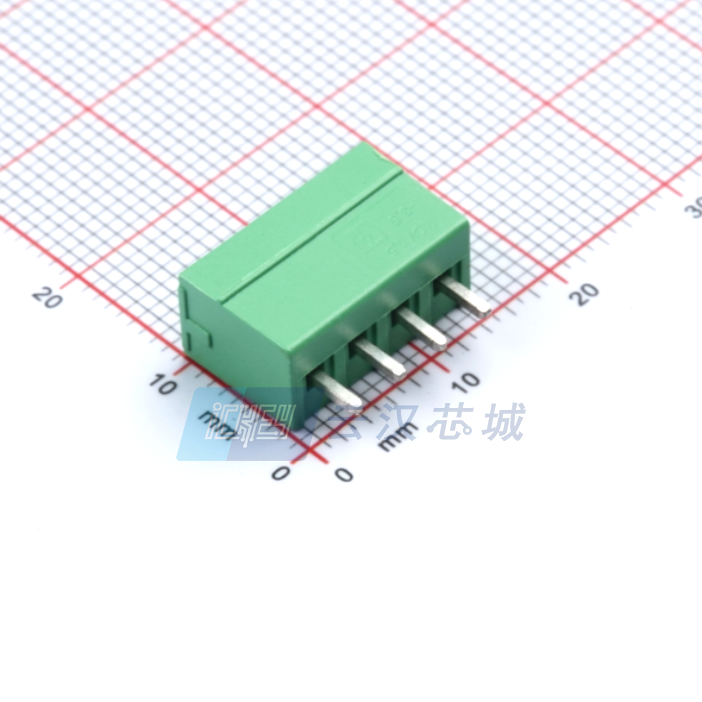

PHOENIX CONTACT 矩形连接器 - 外壳 1843622

1843622概述

    MCV 1,5/4-G-3,5 基础接线端子条技术手册

    产品简介


    本产品为一款适用于PCB(印刷电路板)设计的高可靠性和高性能的基础接线端子条——型号为MCV 1,5/4-G-3,5。该产品主要用于电气连接和配电系统,能够有效提升电气设备的安全性和可靠性。其设计符合国际标准,能够在各种恶劣环境下稳定工作,广泛应用于工业自动化、交通运输、能源管理等领域。

    技术参数


    - 基本参数:
    - 额定电流(IN):8 A
    - 额定电压(III/2):160 V
    - 工作电压范围:160 V至300 V
    - 接触表面材料:锡
    - 颜色:绿色
    - 引脚间距:3.5 mm
    - 位数:4个位置
    - 物理尺寸:
    - 长度:7.25 mm
    - 宽度:15.4 mm
    - 高度:9.2 mm
    - 引脚长度:3.4 mm
    - 引脚直径:0.8 mm
    - 孔径:1.2 mm
    - 绝缘材料:PBT
    - 燃烧等级:UL 94 V0
    - 认证:CSA、VDE、UL、CB、CCA、EAC等
    - 应用标准:EN-VDE、IEC、UL、CSA

    产品特点和优势


    1. 插拔方向灵活:可以实现平行和垂直于PCB的安装,灵活性高。
    2. 低轮廓引脚:具有紧凑的间距,适用于空间受限的应用场合。
    3. 独立位置编码:可以通过插入编码模块实现独立位置的编码,便于识别和组装。
    4. 优良的绝缘材料:使用PBT材料,具备良好的耐高温、阻燃性能。
    5. 多国认证:符合多种国际标准和认证要求,确保产品的安全性和可靠性。

    应用案例和使用建议


    该产品常用于工业自动化控制系统、电机控制、电源分配等场合。例如,在自动化生产线上,它可以用于连接传感器和执行机构,以实现精确控制。在铁路运输系统中,它可用于连接信号设备和监控装置,以保障列车运行的安全。
    使用建议:
    1. 在焊接过程中,注意温度控制,避免过高的温度导致绝缘材料损坏。
    2. 插拔时需小心操作,防止因力过大而损坏引脚。
    3. 在编码模块插入时,确保正确对齐,以免影响连接效果。

    兼容性和支持


    该产品可与多种同类PCB端子条配合使用,具有较高的通用性。厂商提供全面的技术支持和售后服务,包括技术咨询、故障排除等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认接触面清洁且无氧化层;检查是否完全插入。 |
    | 端子条熔断 | 检查负载电流是否超过额定值;确认接线正确。 |
    | 编码模块无法插入 | 确认编码模块与接线端子条对应位置一致;检查是否有异物阻挡。 |

    总结和推荐


    MCV 1,5/4-G-3,5 基础接线端子条以其优良的性能和广泛的应用范围,在工业控制领域中表现出色。其独特的编码模块、多国认证和灵活的安装方式使其在市场上具有较强的竞争力。我们强烈推荐该产品给需要高性能连接解决方案的客户。

1843622参数

参数
紧固类型 -
排数 1
触头端接 焊接
针脚数 4pin
类型 接头,公引脚,带罩(4 面)
颜色 绿色
触头类型 -
长*宽*高 16.4mm*15.4mm*7.25mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1843622厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1843622数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1843622 1843622数据手册

1843622封装设计

查看详情并下载
Symbol
Footprint
3D Model
