5452070

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT

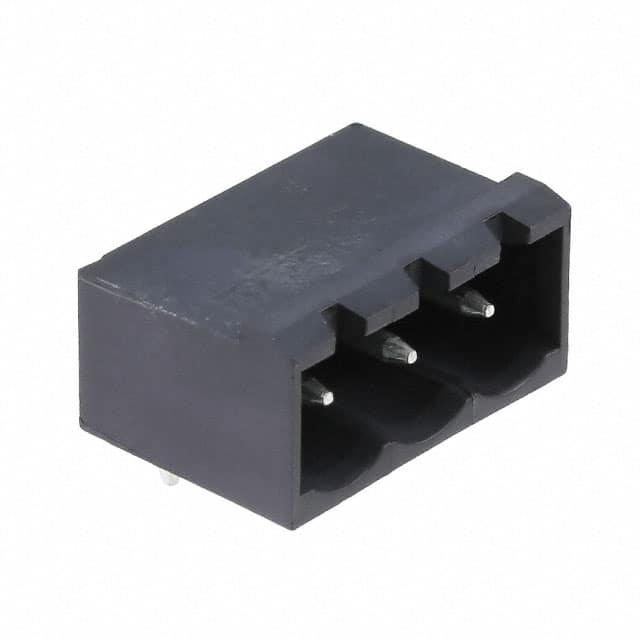

产品描述: 菲尼克斯,BCH-508HS-3BK,PCB插座,接头,公引脚,带罩(4 面) 1 3pin 黑色 通孔安装 12mm(高度)
供应商型号: BCH-508HS- 3 BK
供应商: 国内现货
标准整包数: 20
PHOENIX CONTACT 矩形连接器 - 外壳 5452070

5452070概述


    产品简介


    产品名称:印刷电路板连接器 - BCH-508HS-3 BK - 5452070
    产品类型:印刷电路板连接器
    主要功能:用于将电路板上的导线或其他电子元件可靠地连接在一起。该连接器通过波峰焊接技术进行安装,能够在高温下保持稳定连接,适用于高电流和高电压的应用场景。
    应用领域:广泛应用于工业控制、自动化系统、通信设备、汽车电子等领域,特别是在需要高频信号传输和高电流承载能力的场合。

    技术参数


    - 额定电压:III/2级 320 V;III/3级 250 V;II/2级 400 V
    - 额定电流:12 A
    - 耐压等级:III/3级 4 kV;III/2级 4 kV;II/2级 4 kV
    - 绝缘材料:PA(聚酰胺)
    - 绝缘等级:根据UL 94标准为V0级
    - 颜色:黑色
    - 接点数量:3个
    - 针间距:5.08 mm
    - 长度:12 mm
    - 宽度:17.24 mm
    - 高度:12.1 mm
    - 焊针长度:3.5 mm
    - 接触表面:锡镀层
    - 最小订购量:100件
    - 包装单位:1件

    产品特点和优势


    优势:
    - 高耐热性和稳定性,适用于工业控制和自动化系统的高电流和高电压应用。
    - 精确的针间距设计和高强度的绝缘材料,确保了连接的可靠性和安全性。
    - 经过多项认证,符合国际标准,如VDE、CB Scheme和cULus。
    - 可与多种标记卡和附件配套使用,方便进行后期标识和扩展。
    独特功能:
    - 采用波峰焊接技术进行安装,便于批量生产。
    - 配备不同颜色和标记的配件,有助于提高识别度和组织管理。

    应用案例和使用建议


    应用案例:
    - 在工业控制系统中,该连接器常用于连接PLC模块和电机控制器。
    - 在汽车电子中,它被用于动力系统的电路连接,承受高电流和温度变化。
    使用建议:
    - 在设计电路时,应考虑连接器的针间距和尺寸,确保与其他元件的适配。
    - 定期检查连接器的状态,确保长期使用的稳定性和可靠性。
    - 使用标记卡对连接器进行编号,以便于后续的维护和故障排查。

    兼容性和支持


    兼容性:
    - 可以与各种标记卡和插塞配件配套使用,例如MSTB-BL填充块、终端标记盖等。
    - 具有广泛的兼容性,能够适应多种电路板的设计需求。
    支持和服务:
    - 制造商提供详细的用户手册和技术文档,包括安装指南和维护手册。
    - 可以联系制造商获取技术支持,解决使用过程中可能遇到的技术问题。

    常见问题与解决方案


    1. 问题:连接器在高温环境下出现松动。
    解决方案:确保正确使用波峰焊接技术进行安装,并检查焊接质量。如果仍然存在问题,可考虑更换更合适的连接器型号。
    2. 问题:连接器无法完全插入电路板孔内。
    解决方案:检查电路板孔的直径是否符合标准,必要时可以使用适当的钻头重新钻孔。
    3. 问题:标记卡上的文字不清楚。
    解决方案:选择适合的打印机或标签机,确保使用高质量的标记材料。

    总结和推荐


    综合评估:
    - 优点:具有高耐热性和良好的绝缘性能,符合国际安全标准,适用于工业控制系统和汽车电子等多种场合。
    - 缺点:价格相对较高,但考虑到其性能和可靠性,性价比依然很高。
    推荐:
    - 强烈推荐:鉴于其优异的性能和广泛的应用范围,我们强烈推荐使用这款印刷电路板连接器。无论是从设计角度还是实际应用效果来看,这款产品都是值得信赖的选择。

5452070参数

参数
触头端接 -
针脚数 3pin
类型 接头,公引脚,带罩(4 面)
颜色 黑色
触头类型 -
紧固类型 -
排数 1
长*宽*高 12mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

5452070厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

5452070数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 5452070 5452070数据手册

5452070封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 2.36
库存: 20
起订量: 20 增量: 0
交货地:
最小起订量为:20
合计: ¥ 47.2
