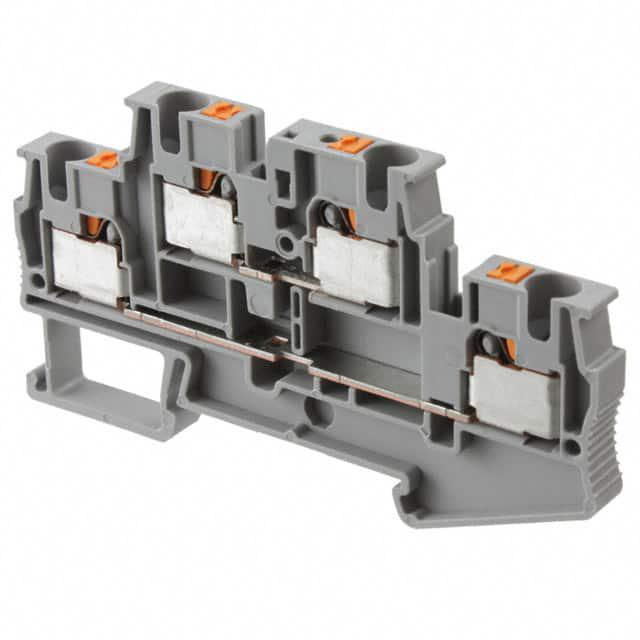

3211825

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,双层接线端子,PTTB4-PV,菲尼克斯 双层端子, PTTB 4-PV系列, 双层, 灰色, 推入式端接, 30A
供应商型号: PYA-3211825
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 端子 - 电线接头端子 3211825

3211825概述

    PITTB 4-PV 双层接线端子技术手册

    产品简介


    PITTB 4-PV 是一款双层接线端子,由 PHOENIX CONTACT GmbH & Co. KG 生产。它主要用于需要连接导线的应用场景,包括电力传输、工业自动化系统及楼宇自动化等领域。PITTB 4-PV 支持连接不同规格的导线,适用于多种电压等级下的电气连接需求。

    技术参数


    - 接线端子类型:双层接线端子
    - 额定电流:30A(4平方毫米导线)
    - 额定电压:500V
    - 浪涌电压等级:6kV
    - 污染等级:3级
    - 绝缘材料等级:Ⅰ类
    - 额定尺寸:宽度 6.2mm,长度 83.5mm,高度(NS 35/7.5)47.5mm,高度(NS 35/15)55mm
    - 绝缘材料:PAP(通过UL 94 V0阻燃等级认证)
    - 导线截面范围:实心导线:0.2至6平方毫米;绞合导线:0.2至4平方毫米
    - 连接方式:推入式连接
    - 适配导线规格:AWG 24至10
    - 接线方法:单股导线可直接推入连接,无需剥线

    产品特点和优势


    PITTB 4-PV 推入式接线端子具有许多独特的优点:
    1. 高效的接线方式:通过推入式连接方式,可以快速、方便地完成导线的连接,提高了工作效率。
    2. 安全可靠:具备良好的机械强度和电气性能,符合IEC 60947-7-1标准,确保长期稳定运行。
    3. 宽广的应用范围:支持多种导线规格,广泛应用于电力、工业自动化和楼宇自动化等领域。
    4. 高防护等级:能够承受高达6kV的浪涌电压,适用于恶劣的工作环境。
    5. 环保设计:符合RoHS和WEEE指令,确保产品对环境友好。

    应用案例和使用建议


    PITTB 4-PV 广泛应用于电力传输系统、工业控制系统和楼宇自动化项目中。例如,在电力传输系统中,PITTB 4-PV 用于将导线安全地连接到配电箱内,保证电力的安全传输。在工业控制系统中,PITTB 4-PV 用于连接传感器和执行器,实现精确控制。
    使用建议:
    1. 正确选择导线规格:根据具体应用场景选择合适规格的导线,以保证连接的可靠性和安全性。
    2. 注意连接方式:使用正确的推入式连接方法,避免导线接触不良。
    3. 安装环境:确保安装环境满足产品的使用要求,避免高温、潮湿等不利条件。

    兼容性和支持


    PITTB 4-PV 与 PHOENIX CONTACT 的其他接线端子产品兼容,如 FBS 系列插接桥、CLIPFIX 35-5 终端夹具等。公司还提供详尽的技术文档和支持服务,以帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线无法顺利推入 | 确保导线规格符合产品要求,并正确剥离导线 |
    | 连接后松动 | 检查导线插入是否到位,重新安装 |

    总结和推荐


    综上所述,PITTB 4-PV 是一款高效、安全且环保的双层接线端子,适合在电力传输、工业自动化和楼宇自动化等领域广泛应用。由于其高效、可靠的特性,我们强烈推荐此款产品给需要高性能接线端子的用户。

3211825参数

参数
长*宽*高 83.5mm(长度)*6.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3211825厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3211825数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3211825 3211825数据手册

3211825封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 16.2604
库存: 660
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 813.02
