555-27401

产品分类: 其他传感器
厂牌: PARALLAX
产品描述:
供应商型号: 555-27401-ND
供应商: Digi-Key
标准整包数: 1
PARALLAX 其他传感器 555-27401

555-27401概述

    QTI 线传感器技术手册

    1. 产品简介

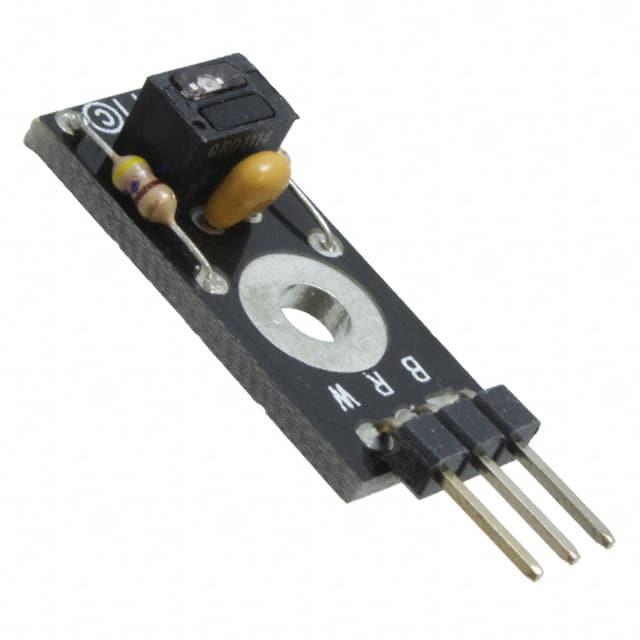

    Parallax QTI线传感器是一款利用QRD1114红外(IR)反射传感器来检测表面反射率的产品。通过这个传感器,我们可以识别不同的表面材质。当QTI传感器位于深色表面上时,反射率非常低;而当它位于浅色表面上时,反射率非常高,从而产生不同的传感器读数。该产品广泛应用于自主机器人、自动化设备及各种需要精确感知表面反射率的应用场景。

    2. 技术参数


    | 参数 | 符号 | 额定值 | 单位 |
    ||
    | 操作温度范围 | TOPR | -40到+85 | 摄氏度 |
    | 存储温度范围 | TSTG | -40到+85 | 摄氏度 |
    | 引脚焊接温度(2,3) | TSOL-L | 240 | 摄氏度 |
    | 引脚焊接温度(2,3) | TSOL-F | 260 | 摄氏度 |
    | 发射器连续正向电流 | IF | 50 | 毫安 |
    | 反向电压 | VR | 5 | 伏特 |
    | 功耗(1) | PD | 100 | 毫瓦 |
    | 采集器-发射器电压 | VCEO | 30 | 伏特 |
    | 采集器-发射器电压 | VECO | - | 伏特 |
    | 功耗(1) | PD | 100 | 毫瓦 |

    3. 产品特点和优势


    - 光敏电阻输出:提供非接触式表面感应能力,可以有效感知散射表面。
    - 无聚焦设计:适用于广泛的散射表面感知需求。
    - 紧凑封装:尺寸小巧,适合空间受限的应用环境。
    - 日光滤波器:内置滤波器可有效避免外界光线干扰。

    4. 应用案例和使用建议


    示例:Mini-Sumo 3.1线传感器测试程序中,传感器的电源由BASIC Stamp上的Pin 10激活。通过控制传感器的放电时间和读取时间,可以有效地获取表面反射率的数据。在实际应用中,确保传感器安装正确,并将“B”引脚连接到Vss,“R”引脚连接到Pin 9,“W”引脚连接到Pin 10,是确保正常工作的关键步骤。
    建议:使用前务必检查传感器是否正确安装并连接好,以保证准确的测量结果。另外,可以在夜间或使用遮光罩的情况下进行测量,以减少外界光线对测量的影响。

    5. 兼容性和支持


    该QTI线传感器与BASIC Stamp微控制器完全兼容。如果您在使用过程中遇到任何问题,Parallax提供了详细的技术文档、在线支持及客户邮箱服务(support@parallax.com),您可以随时联系他们获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 传感器读数不稳定 | 检查传感器是否正确安装,并确保所有引脚连接正确。 |
    | 传感器没有反应 | 检查电源是否已经接入,确认传感器与微控制器之间的通信线路是否正常。 |
    | 传感器信号过强或过弱 | 调整读取时间和放电时间参数,或者增加一个外部光敏电阻来调整灵敏度。 |

    7. 总结和推荐


    Parallax QTI线传感器凭借其优秀的红外反射检测能力和多种优势特性,在多种应用场景中表现出了极高的可靠性和准确性。对于需要表面反射率检测的应用场景,我们强烈推荐使用这款产品。

555-27401参数

参数
应用等级 工业级
零件状态 在售
包装方式 散装

555-27401厂商介绍

PARALLAX公司是一家高科技企业,专注于研发和生产先进的电子和机电产品。公司主营产品分类包括:

1. 电子产品:涵盖各种电子元件和模块,如传感器、控制器和通信设备,应用于自动化、智能控制等领域。

2. 机电产品:包括精密机械部件和机电一体化系统,服务于工业自动化、机器人技术等行业。

3. 软件解决方案:提供定制化的软件服务,如嵌入式系统开发、数据分析和用户界面设计,以满足特定应用需求。

PARALLAX的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制服务:根据客户需求提供个性化解决方案,增强产品适用性和竞争力。
- 质量控制:严格的质量管理体系,确保产品可靠性和稳定性。
- 客户支持:提供全面的技术支持和售后服务,建立长期合作关系。

PARALLAX致力于通过技术创新和卓越服务,为客户创造价值,推动行业发展。

555-27401数据手册

厂牌 PDF简要描述 下载
PARALLAX 其他传感器 PARALLAX 555-27401 555-27401数据手册

555-27401封装设计

查看详情并下载
Symbol
Footprint
3D Model
