P6SMBJ58A_R1_00001

产品分类: TVS二极管/ESD抑制器
厂牌: PANJIT/台湾强茂
产品描述: 600W 6.4A 93.6V@6.4A 64.4V SMB(DO-214AA) 贴片安装
供应商型号: P6SMBJ58A_R1_00001 SMB
供应商: 国内现货
标准整包数: 800

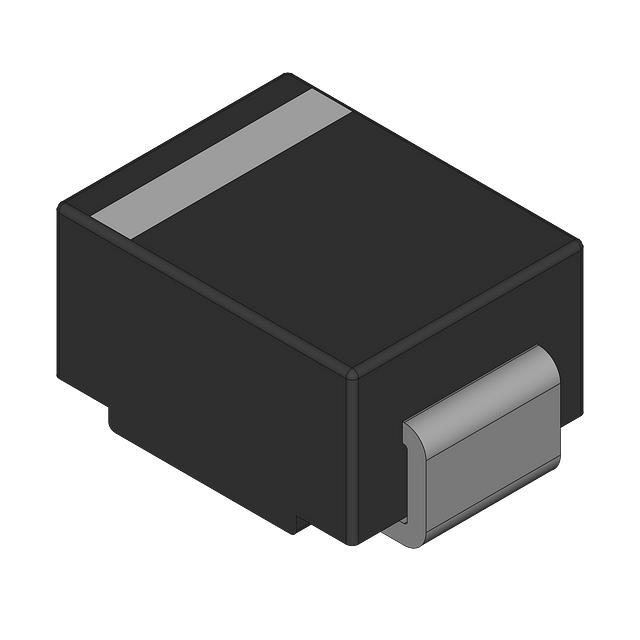

PANJIT/台湾强茂 TVS二极管/ESD抑制器 P6SMBJ58A_R1_00001

P6SMBJ58A_R1_00001概述

    # P6SMBJ系列瞬态电压抑制二极管技术手册解析

    产品简介


    P6SMBJ系列瞬态电压抑制二极管(Transient Voltage Suppressor,TVS)是专为表面贴装应用设计的高性能电子元器件。它通过玻璃钝化结技术实现了低电感和高可靠性,广泛应用于需要瞬态保护的电路中,如通信设备、消费电子和工业控制等领域。这些二极管不仅能够有效防止因静电放电(ESD)和过电压引起的损害,还能在高温和恶劣环境下保持稳定的性能。

    技术参数


    以下是P6SMBJ系列的主要技术参数:
    - 额定功率: 600瓦
    - 稳压电压范围: 5至220伏
    - 峰值脉冲功率: 额定值为600瓦,脉冲宽度为10/1000微秒
    - 正向浪涌电流: 最大可达100安培
    - 峰值脉冲电流: 10/1000微秒波形下的最大值见表1
    - 热阻抗: 典型值为60°C/W
    - 存储温度范围: -55°C至+150°C
    - 环保认证: 符合欧盟RoHS 2.0标准,采用绿色模具化合物

    产品特点和优势


    1. 表面贴装设计: 优化了PCB布局空间,适合现代紧凑型电路设计。
    2. 高可靠性: 塑料封装具有UL 94V-0阻燃等级。
    3. 抗静电能力: 满足IEC-61000-4-2标准的接触放电和空气放电测试。
    4. 环保合规: 符合国际环保标准,材料可回收利用。
    5. 多规格选择: 提供多种稳压电压选项,满足不同应用需求。

    应用案例和使用建议


    P6SMBJ系列适用于多种应用场景,包括但不限于:
    - 通信接口的静电防护
    - 工业设备的电源线路保护
    - 消费电子产品的小型化设计
    使用建议
    - 在选择TVS时,应根据电路的工作电压选择合适的稳压电压(VRWM),确保其不低于电路的最大工作电压。
    - 安装时注意区分二极管的正负极,通常带有色带的一端为阴极端。
    - 考虑到热管理,建议在高功率应用中增加散热片以降低温升。

    兼容性和支持


    P6SMBJ系列二极管与主流PCB制程完全兼容,易于集成到现有设计中。厂商提供详细的技术文档和支持服务,包括样品申请、技术支持热线和技术培训课程。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 静电放电导致器件损坏 | 确保正确接地并使用防静电工具 |
    | 温度过高 | 增加散热措施,检查散热设计 |
    | 功率不足 | 更换更高额定功率的TVS型号 |

    总结和推荐


    综上所述,P6SMBJ系列瞬态电压抑制二极管以其优异的性能、广泛的适用性和强大的市场竞争力成为众多电子设备的理想选择。对于需要高效瞬态保护的应用场合,这款产品无疑是最佳解决方案。强烈推荐给那些寻求稳定可靠且易于集成的保护方案的工程师和技术人员。

P6SMBJ58A_R1_00001参数

参数
极性 -
工作电压 -
箝位电压 93.6V@6.4A
击穿电压 64.4V
峰值脉冲电流 6.4A
峰值脉冲功率 600W
DO-214AA,SMB
通用封装 SMB(DO-214AA)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

P6SMBJ58A_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 TVS二极管/ESD抑制器 PANJIT/台湾强茂 P6SMBJ58A_R1_00001 P6SMBJ58A_R1_00001数据手册

P6SMBJ58A_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 0.3531
1600+ ¥ 0.339
库存: 6400
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 282.48
直接购买
