1.5SMCJ36A_R1_00001

产品分类: TVS二极管/ESD抑制器
厂牌: PANJIT/台湾强茂
产品描述: 1.5KW 25.8A 58.1V@25.8A 40V SMC(DO-214AB) 贴片安装
供应商型号: 1.5SMCJ36A_R1_00001
供应商: 国内现货
标准整包数: 800

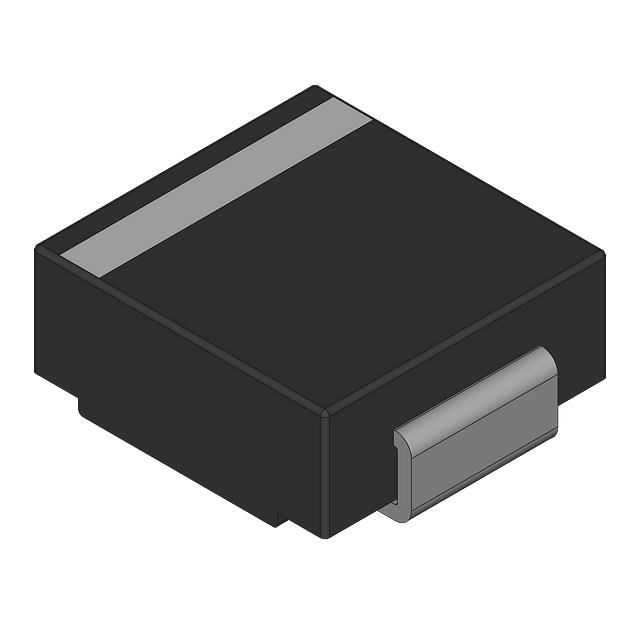

PANJIT/台湾强茂 TVS二极管/ESD抑制器 1.5SMCJ36A_R1_00001

1.5SMCJ36A_R1_00001概述

    1.5SMCJ5.0A至1.5SMCJ220CA系列瞬态电压抑制二极管技术手册

    产品简介


    本系列的瞬态电压抑制二极管(TVS)旨在为表面安装提供优化空间,适用于多种电路保护需求。这些器件采用玻璃钝化结结构,低电感设计,并符合严格的UL94V-O阻燃等级标准。其独特的双向应用能力使其广泛应用于各种需要高可靠性保护的领域,如通信、工业控制和消费电子。

    技术参数


    - 峰值脉冲功率:1500瓦
    - 击穿电压:5V至220V
    - 最大反向电压:见下表
    - 最大漏电流:100微安
    - 钳位电压:见下表
    - 峰值脉冲电流:见下表
    - 热阻:50°C/W
    - 峰值正向浪涌电流:200A
    - ESD保护:±30kV(空气和接触)
    - 工作温度范围:-55°C至+150°C
    - 存储温度范围:-55°C至+150°C

    产品特点和优势


    1. 表面贴装:节省板空间,适合自动化生产。
    2. 玻璃钝化结:提高可靠性和稳定性。
    3. 低电感设计:减少寄生效应,提高响应速度。
    4. 高阻燃等级:塑料封装通过UL94V-O认证,确保安全性。
    5. ESD防护:符合IEC-61000-4-2标准,提供高达±30kV的防护。
    6. 环保材料:铅-free,符合RoHS标准。

    应用案例和使用建议


    这些瞬态电压抑制二极管非常适合于电源线路保护、接口保护及信号线保护等场合。根据手册中的建议,实际使用时应注意以下几点:
    - 确保二极管的反向工作电压(VRWM)不低于所需保护电路的最大连续工作电压。
    - 在安装过程中注意极性标识,避免错误连接导致损坏。
    - 根据不同的应用场景选择合适的型号,以满足特定的峰值电流和钳位电压要求。

    兼容性和支持


    这些瞬态电压抑制二极管适用于大多数现有的PCB设计,可直接替换同类产品。厂商提供了详细的技术支持和文档,包括安装指南、应用笔记和常见问题解答。

    常见问题与解决方案


    1. 问题:安装后无法正常工作。
    - 解决方案:检查极性是否正确连接,确认VRWM设置是否适当。
    2. 问题:焊接过程中出现虚焊。
    - 解决方案:确保焊接温度不超过260°C,并在焊接区域留出足够的散热面积。
    3. 问题:在高湿度环境下工作不稳定。
    - 解决方案:增加适当的防潮措施,如使用密封包装。

    总结和推荐


    综上所述,1.5SMCJ5.0A至1.5SMCJ220CA系列瞬态电压抑制二极管具备出色的性能和广泛应用性,尤其适用于高可靠性要求的电路保护。强烈推荐用于需要严格保护的电子系统中,能够有效提升系统的稳定性和耐用性。

1.5SMCJ36A_R1_00001参数

参数
极性 -
工作电压 -
箝位电压 58.1V@25.8A
击穿电压 40V
峰值脉冲电流 25.8A
峰值脉冲功率 1.5KW
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

1.5SMCJ36A_R1_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 TVS二极管/ESD抑制器 PANJIT/台湾强茂 1.5SMCJ36A_R1_00001 1.5SMCJ36A_R1_00001数据手册

1.5SMCJ36A_R1_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 1.0512
8000+ ¥ 1.0196
库存: 2400
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 840.96
