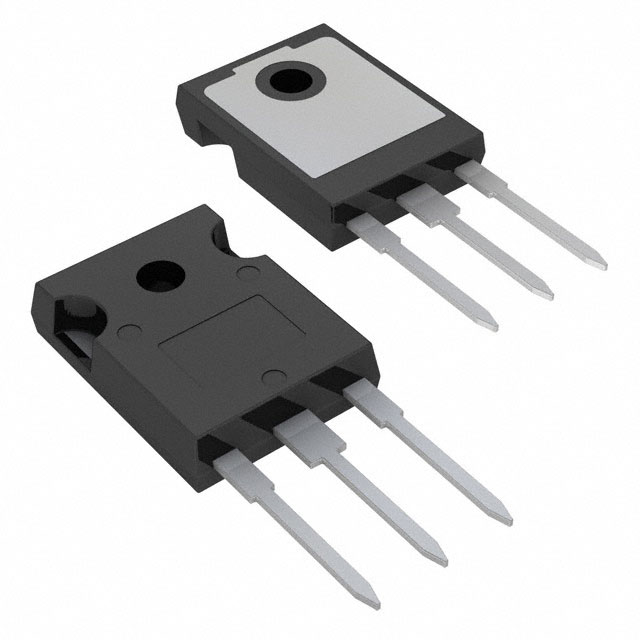

MBR6045PT_T0_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 45V 60A 通孔安装
供应商型号: MBR6045PT_T0_00001 TO-3P
供应商: 国内现货
标准整包数: 1500
PANJIT/台湾强茂 整流二极管/整流桥 MBR6045PT_T0_00001

MBR6045PT_T0_00001概述

    # MBR6040PT 系列肖特基势垒整流器技术手册

    1. 产品简介


    基本信息
    MBR6040PT 系列肖特基势垒整流器是专为低电压、高频率逆变器、自由轮转应用及极性保护设计的高性能半导体器件。它采用塑料封装,符合欧盟RoHS 2011/65/EU指令,确保环保且安全。产品支持多种封装类型,如TO-247AD/TO-3P外壳,具备良好的机械性能和电气特性。
    主要功能
    - 提供高效的电能转换,适用于低电压高频应用;
    - 支持自由轮转电路和极性保护;
    - 高电流承载能力,满足大功率需求;
    - 在极端工作环境下表现出色。
    应用领域
    - 逆变器和开关电源系统;
    - 自由轮转电路(Free-wheeling Circuits);
    - 极性保护电路;
    - 通信设备及消费类电子。

    2. 技术参数


    以下是该系列产品的详细技术规格:
    | 参数 | 符号 | MBR6040PT | MBR6045PT | MBR6050PT | MBR6060PT | MBR6080PT | MBR6090PT | MBR60100PT | MBR60150PT | MBR60200PT |

    | 最大重复峰值反向电压 | VRRM | 40 | 45 | 50 | 60 | 80 | 90 | 100 | 150 | 200 |
    | 最大有效值电压 | VRMS | 28 | 31.5 | 35 | 42 | 56 | 63 | 70 | 105 | 140 |
    | 最大直流阻断电压 | VDC | 40 | 45 | 50 | 60 | 80 | 90 | 100 | 150 | 200 |
    | 最大平均正向电流 | IF(AV) | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
    | 峰值正向浪涌电流 | IFSM | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
    | 正向电压(30A时) | VF | 0.7 | 0.79 | 0.8 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 | 0.9 |
    | 反向漏电流(TJ=25°C) | IR | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
    工作条件
    - 工作温度范围:-55°C 至 +150°C;
    - 存储温度范围:-65°C 至 +175°C;
    - 热阻抗:1.5°C/W。

    3. 产品特点和优势


    特点
    1. 高效率:低功耗、高效率,适合高性能应用;
    2. 安全性强:塑料封装具有UL 94V-0等级的阻燃性能;
    3. 多电压范围选择:支持40V至200V电压范围,满足不同应用场景;
    4. 环保设计:符合RoHS标准,无铅材料。
    优势
    - 广泛适用性:覆盖多种低压高频应用场景;
    - 卓越性能:具备高耐压、高可靠性,适应复杂环境;
    - 经济实惠:性价比高,有助于降低系统成本。

    4. 应用案例和使用建议


    应用场景
    1. 逆变器系统:适用于太阳能逆变器、UPS等设备;
    2. 自由轮转电路:保护电机免受反电动势影响;
    3. 极性保护:避免反向电压损坏电路。
    使用建议
    - 配合散热片使用,以降低结温并提高寿命;
    - 在高温环境下运行时,建议根据图5中的温度降额曲线调整负载;
    - 避免长时间超过最大额定电流使用,以防热击穿。

    5. 兼容性和支持


    兼容性
    该系列产品可直接替换市场上其他品牌类似封装的产品,例如TO-247AD/TO-3P封装的同类器件。
    厂商支持
    Panjit International Inc. 提供全面的技术支持和售后服务,用户可通过官方网站获取最新文档和技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 整流器发热严重 | 安装散热器或增大散热面积; |
    | 输出电流不足 | 检查连接线路是否正常,检查负载是否过重; |
    | 正向电压过高 | 检查封装版本是否符合要求,尝试更换更高电流版本。 |

    7. 总结和推荐


    综合评估
    MBR6040PT 系列肖特基势垒整流器以其高效能、低成本、高可靠性和宽电压范围的优势,在低压高频应用场景中表现优异。其高电流承载能力和优良的散热设计使其成为众多系统的理想选择。
    推荐意见
    对于需要高效率和低功耗的低压高频应用场合,MBR6040PT 系列产品是理想之选。我们强烈推荐此系列器件用于逆变器、自由轮转电路和极性保护电路的设计中。

    版权说明:本文基于Panjit International Inc.的技术手册编写,未经许可不得转载或修改。对于产品的具体应用,请参考完整技术手册以确保正确使用。

MBR6045PT_T0_00001参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 60A
Ir - 反向电流 -
Vr-反向电压 45V
反向恢复时间 -
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装,管装

MBR6045PT_T0_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 MBR6045PT_T0_00001 MBR6045PT_T0_00001数据手册

MBR6045PT_T0_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
