首页  >  产品百科  >  MBR20100FCT_T0_00001

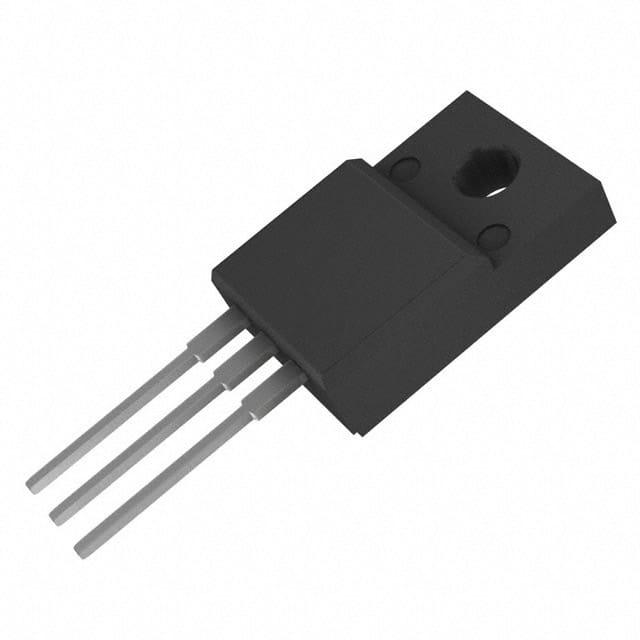

MBR20100FCT_T0_00001

产品分类: 整流二极管/整流桥
厂牌: PANJIT/台湾强茂
产品描述: 200A 50μA 20A ITO-220AB 通孔安装
供应商型号: MBR20100FCT_T0_00001 ITO-220AB
供应商: 云汉优选
标准整包数: 2000
PANJIT/台湾强茂 整流二极管/整流桥 MBR20100FCT_T0_00001

MBR20100FCT_T0_00001概述

    # MBR2040FCT系列肖特基二极管技术手册解读

    产品简介


    MBR2040FCT系列肖特基二极管是一款专为低电压、高频率逆变器、续流电路及极性保护设计的高性能整流器件。此系列产品具有塑料封装,达到UL 94V-0级阻燃等级,并采用阻燃环氧树脂模制材料制成。主要适用于工业电源、通信设备、太阳能逆变器、电动车充电系统等领域,提供高效的电能转换和可靠的保护功能。

    技术参数


    以下是MBR2040FCT系列的核心技术参数:
    - 最大反复峰值反向电压 (VRRM):40V至200V
    - 最大有效值电压 (VRMS):28V至140V
    - 最大直流阻断电压 (VDCT):40V至200V
    - 最大平均正向电流 (IFAV):20A
    - 正向电压(在10A下) (VF):0.7V至0.9V
    - 最大直流反向电流 (IR):0.05µA @ 25℃,20mA @ 125℃
    - 热阻 (RθJC):2℃/W
    - 操作和存储结温范围:-55℃至+150℃(标准),-65℃至+175℃(扩展)

    产品特点和优势


    特点
    - 高效率与低功耗:典型正向电压较低,能够显著降低能耗并提高系统效率。
    - 高电流能力:单个芯片可承载高达20A的电流。
    - 环保合规:符合欧盟RoHS 2011/65/EU指令,采用无卤素绿色封装材料。
    - 卓越的热管理:热阻仅为2℃/W,保证长期稳定运行。
    - 多种封装选择:提供T/R、B/P、T/P等多种包装方式,适应不同应用场景。
    优势
    - 在高频应用中表现出色,特别适合现代电源管理需求。
    - 兼具耐用性和可靠性,能够在恶劣环境下保持优异性能。
    - 符合国际环保标准,符合绿色制造趋势。

    应用案例和使用建议


    应用案例
    MBR2040FCT系列广泛应用于光伏逆变器、LED驱动电源、汽车电子及工业控制设备中。例如,在光伏逆变器中,它用于保护电路免受反向电流冲击,并确保高效的能量传输。
    使用建议
    1. 优化散热设计:由于热阻较低,建议采用良好的散热机制以避免温度过高影响寿命。
    2. 注意负载特性:对于电容性负载,需按手册要求降低20%额定电流使用。
    3. 定期检测反向漏电流:定期检查以确保长期稳定性。

    兼容性和支持


    MBR2040FCT系列与其他主流电子元器件高度兼容,且提供了详尽的技术文档和支持服务。Panjit International Inc. 提供在线技术支持和定期更新的产品信息,帮助客户解决各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 正向电压异常升高 | 检查焊接质量和连接是否正确 |
    | 温度过高 | 改善散热设计或增加外部风扇 |
    | 反向漏电流过大 | 更换新批次产品或联系客服处理 |

    总结和推荐


    MBR2040FCT系列肖特基二极管凭借其高效率、低成本以及出色的性能表现,在众多应用场景中展现出强大的竞争力。特别是其卓越的热管理和环保特性使其成为现代电源设计的理想选择。强烈推荐给需要高效能和可靠性的项目团队使用。

MBR20100FCT_T0_00001参数

参数
反向恢复时间 -
正向浪涌电流 200A
配置 -
If - 正向电流 20A
Ir - 反向电流 50μA
Vr-反向电压 -
通用封装 ITO-220AB
安装方式 通孔安装
零件状态 在售
包装方式 管装

MBR20100FCT_T0_00001数据手册

厂牌 PDF简要描述 下载
PANJIT/台湾强茂 整流二极管/整流桥 PANJIT/台湾强茂 MBR20100FCT_T0_00001 MBR20100FCT_T0_00001数据手册

MBR20100FCT_T0_00001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.9613
4000+ ¥ 0.9324
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1922.6
